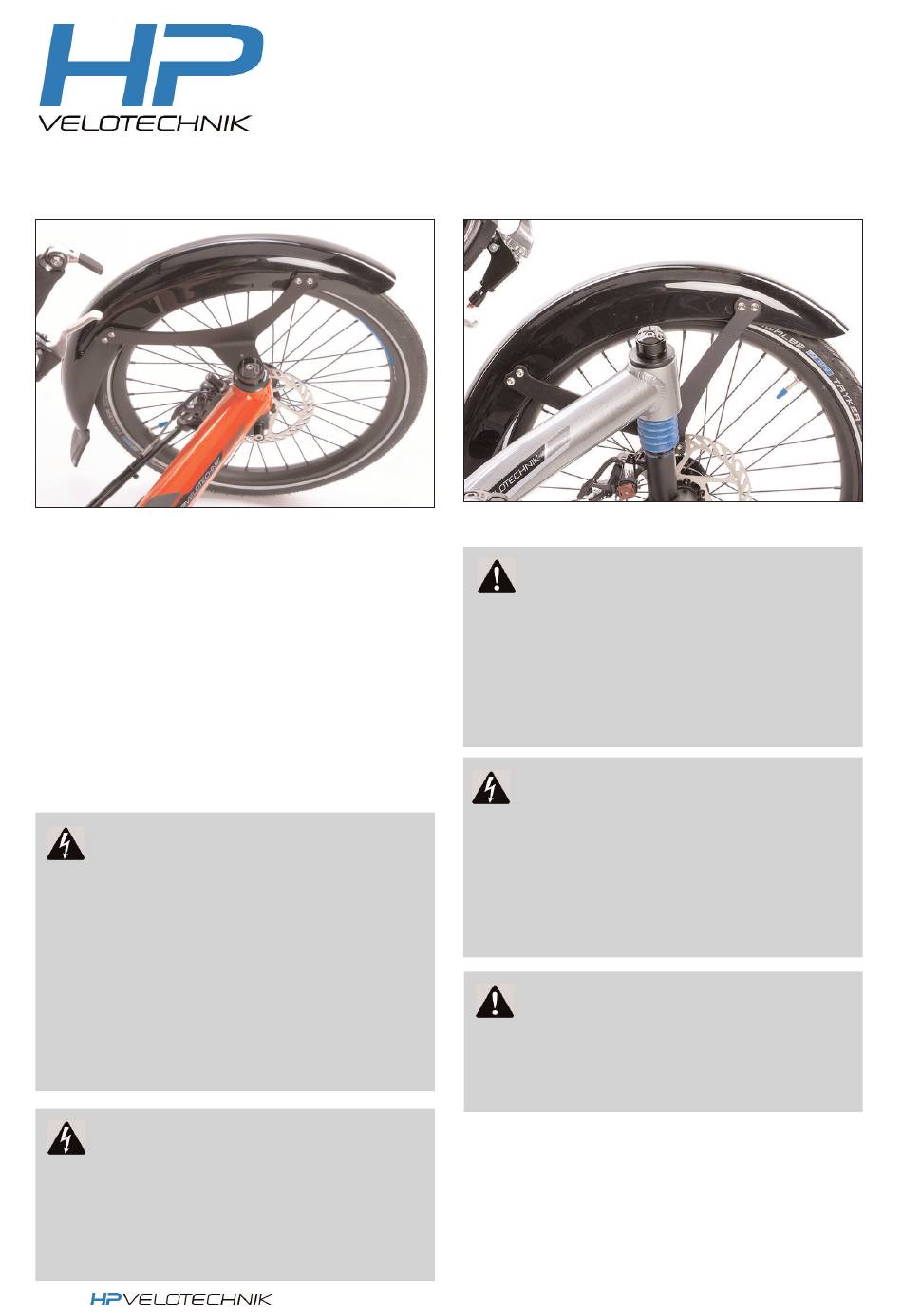

Montage- und Bedienungsanleitung für Trikefender
Trikefender an vorn ungefederten HP Velotechnik Dreirädern

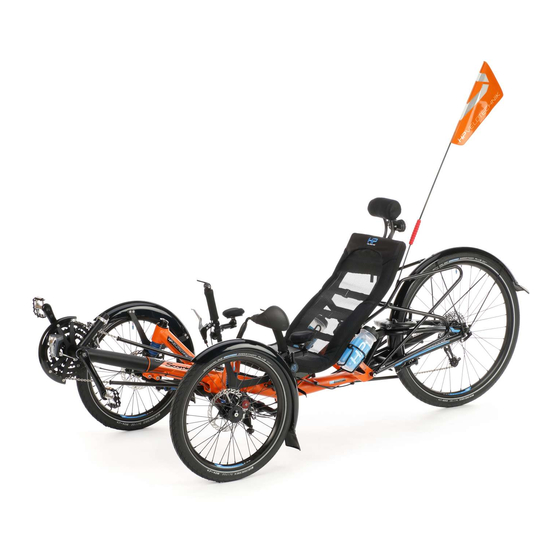

Beschreibung
Trikefender sind einseitig befestigte
Schutzbleche für die beiden Vorderräder
eines HP V
ELOTECHNIK
Sicherheitshinweise
Lesen Sie diese Montage- und Betriebs-
anleitung sorgfältig durch und bewahren Sie
sie auf. Beachten Sie auch die Fahrradanlei-
tung für Ihr Dreirad.
Gefahr! Lösen sich die Schutzbleche,
kann es zu einem Unfall und zu Verle-
tzungen kommen. Achten Sie darauf, dass
die Schutzblechhalter nach Montage der
Vorderradschutzbleche mit dem richtigen
Drehmoment (7–9 Nm) angezogen sind.
Prüfen Sie regelmäßig den festen Sitz.
Sichern Sie bei der Erstmontage und nach
jedem Lösen die Schrauben mit mittelfe-
stem Schraubenkleber (z.B. Loctite 243).
Gefahr! Verfangen sich Äste o.ä. zwi-
schen Laufrad und Schutzblech, kann
es zum Blockieren des Rades und in Folge
zu einem Unfall kommen. Halten Sie bei
ungewohnten Laufgeräuschen sofort an
und beseitigen Sie die Ursache.
1
Dreirades.
Trikefender an vorn gefederten HP Velotechnik Dreirädern
Achtung! Zusätzliche Bauteile wie
Rücklichter oder Reflektoren auf
dem Schutzblech können durch erhöhte
Schwingbelastung zum Bruch der Bleche
oder Halter führen. Bauen Sie keine zu-
sätzlichen Bauteile an die Schutzbleche
Ihres Fahrrades.
Gefahr! Schutzbleche sind einer
Schwingbeanspruchung ausgesetzt und
können dadurch brechen. Überprüfen Sie
regelmäßig den festen Sitz der
Schutzblechhalter und die Bleche auf
Rissfreiheit oder Verformungen.Tauschen
Sie beschädigten Bleche umgehend aus.
Achtung! Das Schutzblech kann
beschädigt werden, wenn das Fahrad
bei ausgebautem Vorderrad auf dem
Schutzblech abgestellt wird.Verwenden Sie
einen Montageständer.
Inhalt
2 Schutzbleche, 2 Haltebleche,
Befestigungsmaterial
Bei Gekko fx /fx26 /fxs /26:
zusätzlich 2x Kantenschutzband
HP VELOTECHNIK GmbH & Co. KG
Kapellenstrasse 49
65830 Kriftel
Germany
●
Phone +49 61 92 - 97 99 2-0
Fax +49 61 92 - 97 99 22 99
E-mail mail@hpvelotechnik.com
Internet www.hpvelotechnik.com
