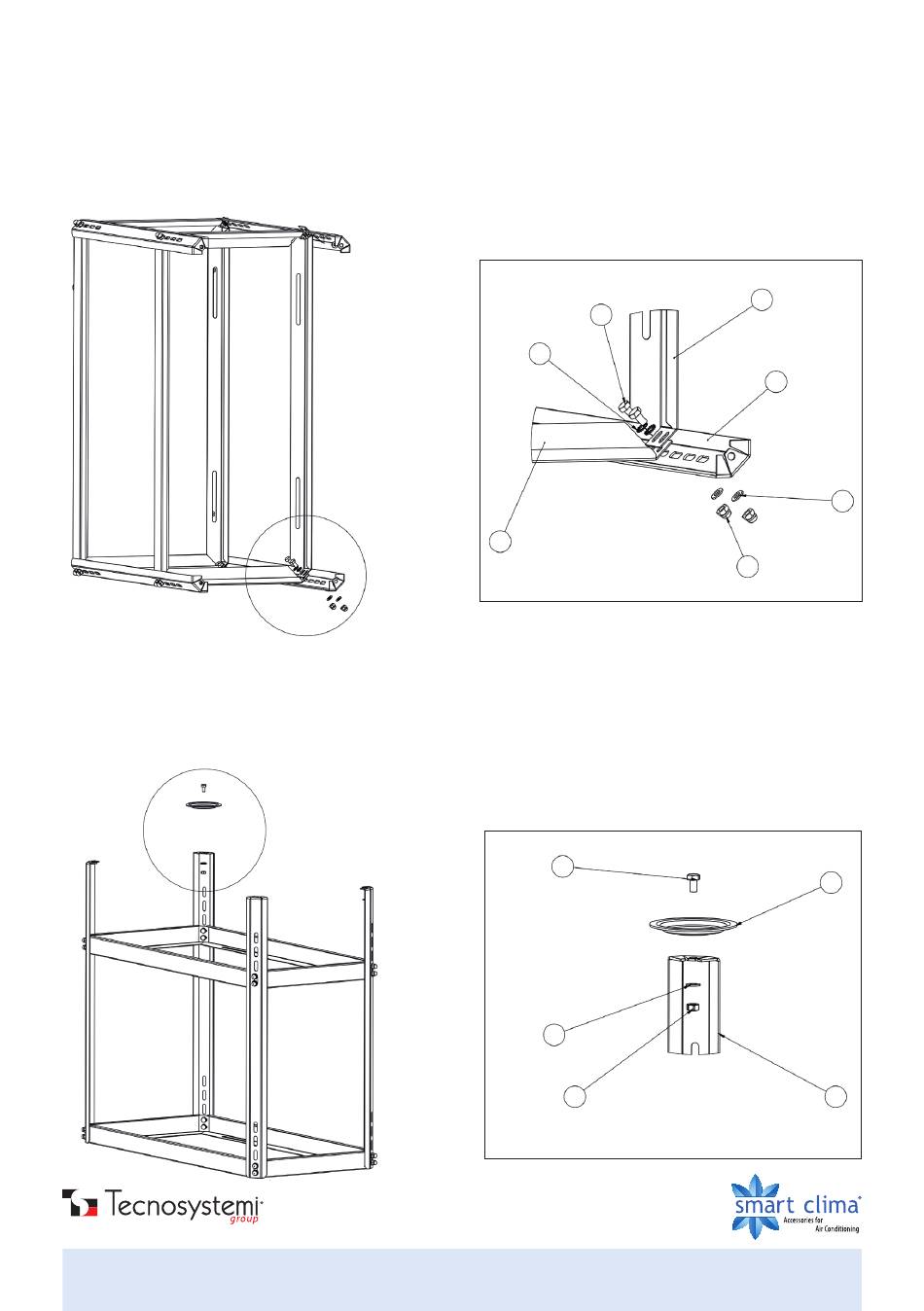

STEP 3

Allineare la cornice inferiore (particolari 1, 2) con le asole della gamba (particolare 3) e fissarle tramite apposita viteria
(particolari 6, 7, 8, 9) come raffigurato nel dettaglio AE.
Line up the lower frame (1, 2) with eyelets of the legs (detail 3) and secure them with bolts (6, 7, 8, 9) as shown in detail AE.
1
6
8
3
7
AE
2
9
Zoom Dettaglio / Close-up Detail AE

STEP 4

Allineare il foro del piedino (particolare 4) con quello della gamba (particolare 3) e fissarlo tramite apposita viteria
(particolari 6, 7, 12) come raffigurato nel dettaglio AF.
Line up the hole of the foot (detail 4) with the hole of leg (3) and secure them with bolts (6, 7, 12) as shown in detail AF.
AF
6
4
7
12 3
Zoom Dettaglio / Close-up Detail AF
