MANUALE D'USO / USER MANUAL

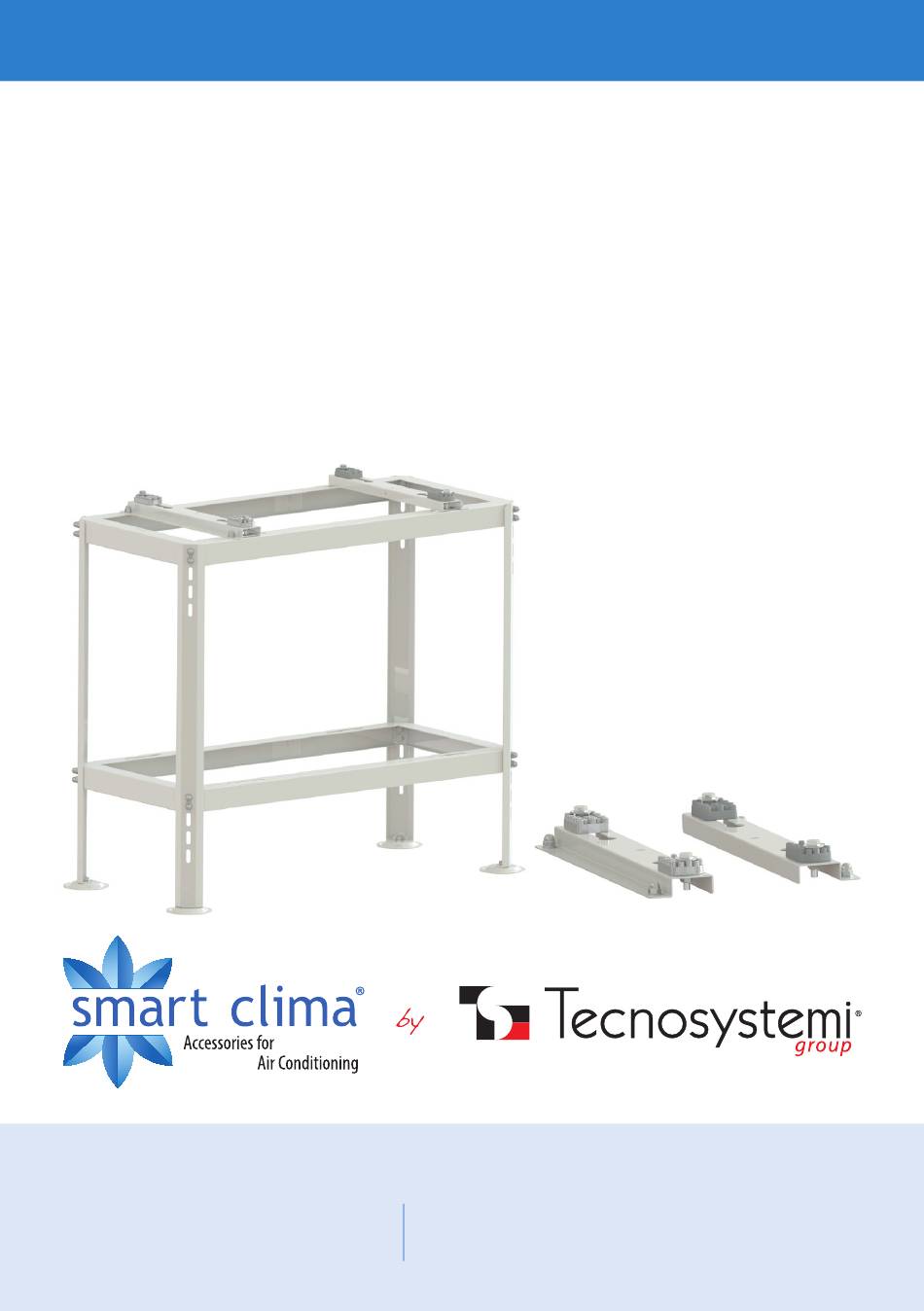

STAFFA A PAVIMENTO "FREEDOM EVO"
FLOOR STAND "FREEDOM EVO"
• cod. SCD500005 • cod. SCD500006 • cod. SCD500007
KIT TRAVERSA PER STAFFA A PAVIMENTO FREEDOM EVO
SET OF CROSSBARS FOR FLOOR SUPPORT FREEDOM EVO"
• cod. SCD500028 • cod. SCD500029 • cod. SCD500030
Tecnosystemi S.p.A. - Società Benefit
www.tecnosystemi.com
via dell'Industria, 2/4 - Z.I. San Giacomo di Veglia
31029 Vittorio Veneto (Treviso) - Italy
Phone +39 0438.500044 Fax +39 0438.501516
Numero Verde 800 904474
email: info@tecnosystemi.com
C.F. - P. IVA - R.I.TV IT02535780247 | Cap. Soc. € 5.000.000,00 i.v.
COD. CLI00003
REV. 03 / 22-07-2022
(only for Italy)
Advertisement
Table of Contents
Related Manuals for Tecnosystemi smart clima SCD500005
Summary of Contents for Tecnosystemi smart clima SCD500005
- Page 1 KIT TRAVERSA PER STAFFA A PAVIMENTO FREEDOM EVO SET OF CROSSBARS FOR FLOOR SUPPORT FREEDOM EVO” • cod. SCD500028 • cod. SCD500029 • cod. SCD500030 Tecnosystemi S.p.A. - Società Benefit www.tecnosystemi.com Numero Verde 800 904474 via dell’Industria, 2/4 - Z.I. San Giacomo di Veglia...
- Page 2 ELENCO COMPONENTI / LIST OF COMPONENTS DIMENSIONI / DIMENSIONS PORTATA CODICE [kg] DESCRIZIONE / DESCRIPTION [mm] [mm] [mm] [mm] [mm] [mm] / CODE / WEIGHT CAPACITY STAFFA A PAVIMENTO SCD500005 FREEDOM EVO 440 324/715 220/360 450/590 / FLOOR STAND FREEDOM EVO 440 STAFFA A PAVIMENTO SCD500006 FREEDOM EVO 480...
- Page 3 NUM. ART. COMPONENTE DESCRIZIONE QUANTITÀ / NUM. ITEM / COMPONENT / DESCRIPTION / QUANTITY CORNICE FRONTALE LUNGHEZZA 850 / FRONT FRAME LENGTH 850 CORNICE LATERALE LUNGHEZZA 440 / LATERAL FRAME LENGTH 440 GAMBA LUNGHEZZA 440 / LEG LENGTH 440 PIEDINO BUGNATO Ø 100 / EMBOSSED FOOT Ø...
- Page 4 ASSEMBLAGGIO MESSA IN OPERA / ASSEMBLY AND SET UP STEP 1 Posizionarsi su un piano di lavoro ed allineare i fori della cornice frontale (particolare 1) con le asole della cornice laterale (particolare 2) come raffigurato nel dettaglio AB in modo che le superfici superiori siano planari come raffigurato nel dettaglio AC.
- Page 5 STEP 3 Allineare la cornice inferiore (particolari 1, 2) con le asole della gamba (particolare 3) e fissarle tramite apposita viteria (particolari 6, 7, 8, 9) come raffigurato nel dettaglio AE. Line up the lower frame (1, 2) with eyelets of the legs (detail 3) and secure them with bolts (6, 7, 8, 9) as shown in detail AE. Zoom Dettaglio / Close-up Detail AE STEP 4...
- Page 6 STEP 5 Allineare l’asola laterale della traversa (particolare 5) con l’asola della cornice (particolare 1). Regolare la larghezza delle due traverse tramite le asole e fissarle tramite apposita viteria (particolari 6, 7, 8, 12) come raffigurato nel dettaglio ag. Line up the lateral eyelet of the crossbar (detail 5) with the slot on the frame (1). Adjust the length of the two crossbars using the slots and secure them with suitable bolts (6, 7, 8, 12) as shown in detail AG.
- Page 7 KIT TRAVERSE SECONDA UNITÀ ESTERNA PER STAFFA A PAVIMENTO FREEDOM EVO / SET OF CROSSBARS TO INSTALL A SECOND UNIT ON THE FLOOR SUPPORT “FREEDOM EVO” CODICE / CODE DESCRIZIONE / DESCRIPTION SCD500028 SET OF CROSSBARS FOR FLOOR SUPPORT “ FREEDOM EVO 440” SCD500029 SET OF CROSSBARS FOR FLOOR SUPPORT “...
- Page 8 To highlight the requirement to dispose of household electrical items separately, there is a crossed-out waste paper basket symbol on the product. Tecnosystemi S.p.A. Società Benefit 800 904474 www.tecnosystemi.com via dell’Industria, 2/4 - Z.I.
