Summary of Contents for Kohler K-77686-NA

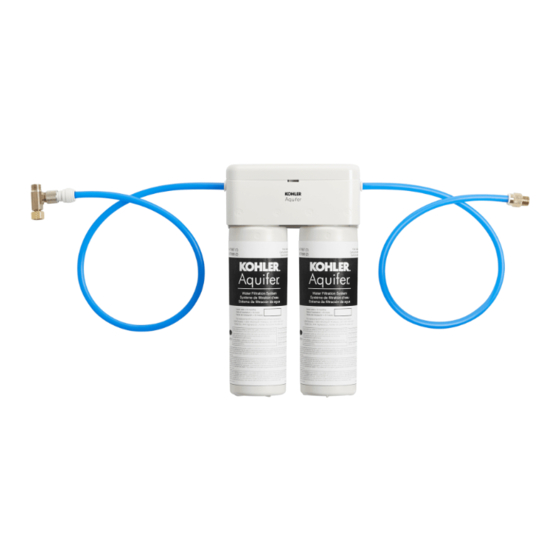

- Page 1 Installation and Care Guide Water Filtration System Français, page ″Français-1” Español, página ″Español-1” 1285422-2-C...
-
Page 2: Tools And Materials
(approximately 4 weeks or more). Store the filter cartridge in a sealed bag in the refrigerator to maximize the remaining filter capacity. NOTE: Make sure that the mounting location and fastening hardware will support the system when installed and full of water. 1285422-2-C Kohler Co. - Page 3 filter head and filter cartridges. Model number: ____________ Replacement date: _____________ Keep this manual for future reference. To learn more about other KOHLER water filtration systems, replacement cartridges, subscription services, and recycling program visit kohler.com.
-
Page 4: Prepare The Site
If both filtered and unfiltered water will be supplied, install the tee (provided) to the cold water supply valve. Connect the water supply adapter to the cold water supply valve or the tee. 1285422-2-C Kohler Co. - Page 5 Predrill the mounting holes, if necessary, based upon the fasteners selected. Partially thread the fasteners into the cabinet wall, and slide the filter head over the fasteners. Secure the filter head in position by tightening the fasteners. Kohler Co. 1285422-2-C...
-
Page 6: Connect The Tubing
Connect the filtered water faucet inlet to the filtered water faucet adapter. If used, connect the unfiltered water faucet inlet to the tee. Press the cover onto the filter head. If desired, secure the tubing to a cabinet wall using appropriate clamps and hardware (not provided). 1285422-2-C Kohler Co. -
Page 7: Install The Filter Cartridge
5. Installation Checkout Turn on the cold water supply and check all connections for leaks. Repair as needed. Run water through the faucet for at least 5 minutes to remove any air and carbon particles in the system. Kohler Co. 1285422-2-C... -
Page 8: Maintenance
filter cartridge. Troubleshooting This troubleshooting guide is for general aid only. For warranty service, contact your dealer or wholesale distributor. For service parts and replacement filter cartridges, visit your product page at kohler.com. Symptoms Probable Causes Recommended Action Water leaks A. - Page 9 Disconnect the fitting, and inspect the seal for damage or debris. Remove any debris or replace the damaged fitting. Securely reconnect the fitting, but do not overtighten. Turn on the water supply and check for leakage. Kohler Co. 1285422-2-C...
-
Page 10: Specifications
filterable cysts. Operating Pressure: 40 psi (276 kPa) - 120 psi (827 kPa) Operating Temperature: 33°F (0.5°C) - 100° (37.8°C) Service parts and replacement cartridges are available from your local distributor, or directly from Kohler Co.: 1285422-2-C Kohler Co. -
Page 11: Warranty
If a defect is found in normal residential usage in the United States or Canada, Kohler Co. will, at its election, repair or replace the unit, or make appropriate adjustment. Damage caused by accident, misuse, or abuse is not covered by this warranty. - Page 12 This limited warranty provides specific legal rights as they apply within the USA. Other rights may be available, but may vary from country to country. This is Kohler Co.’s exclusive written warranty. 1285422-2-C Kohler Co.
-
Page 13: Outils Et Matériel
Suivre leurs directives lors de l’installation de ce système de filtration d’eau. AVIS: Ce produit a une durée de vie utile limitée. Conserver un dossier indiquant la date d’installation et tout autre entretien Kohler Co. Français-1 1285422-2-C... - Page 14 Laisser l’eau s’écouler pendant 5 ou 6 minutes avant utilisation. Ce système se connecte à un connecteur de compression de 3/8 po (9/16 po-24 UNEF-2A). Il sera peut-être nécessaire d’acheter des raccords spéciaux pour s’adapter à d’autres connexions. 1285422-2-C Français-2 Kohler Co.
- Page 15 filtre. Numéro du modèle : ____________ Date de remplacement : _____________ Conserver ce manuel pour référence future. Pour en apprendre davantage sur les système de filtration d’eau, les cartouches de rechange, les services d’abonnement, et le programme de recyclage, visiter le site kohler.com. Kohler Co. Français-3 1285422-2-C...
-
Page 16: Préparer Le Site
Si de l’eau filtrée et de l’eau non filtrée sont fournies, installer Ie té (fourni) sur la vanne d’alimentation en eau froide. Connecter l’adaptateur d’alimentation en eau à la vanne ou au té d’alimentation en eau froide. 1285422-2-C Français-4 Kohler Co. - Page 17 fixation choisis. Enfiler partiellement les dispositifs de fixation dans la paroi du meuble et faire glisser la tête du filtre par-dessus les dispositifs d’attache. Sécuriser la tête du filtre en position en serrant les dispositifs de fixation. Kohler Co. Français-5 1285422-2-C...
- Page 18 filtre. Enfoncer l’extrémité restante dans l’adaptateur du robinet d’eau filtrée. Connecter l’orifice d’entrée du robinet d’eau filtrée à l’adaptateur du robinet d’eau filtrée. S’il est utilisé, connecter l’orifice d’entrée du robinet d’eau non filtrée au té. 1285422-2-C Français-6 Kohler Co.
- Page 19 Connecter la tubulure (cont.) Enfoncer le couvercle sur la tête du filtre. Si souhaité, sécuriser la tubulure sur une paroi du meuble en utilisant les brides et la visserie appropriées (non fournies). Kohler Co. Français-7 1285422-2-C...
-
Page 20: Vérification De L'installation
filtre. 5. Vérification de l’installation Ouvrir l’alimentation en eau froide et vérifier toutes les connexions pour y rechercher des fuites éventuelles. Effectuer les réparations nécessaires. 1285422-2-C Français-8 Kohler Co. -
Page 21: Entretien
Pour une réparation sous garantie, s’adresser au concessionnaire ou au distributeur en gros. Pour tout renseignement sur les pièces de rechange et les cartouches de filtres de rechange, visiter la page du produit sur le site kohler.com. Kohler Co. Français-9... - Page 22 Utiliser un couteau tout usage tranchant pour couper 1/2 po (13 mm) de l’extrémité de la tubulure. Réinsérer la tubulure dans le raccord. Ouvrir l’alimentation en eau et rechercher des fuites éventuelles. 1285422-2-C Français-10 Kohler Co.
- Page 23 Retirer tous les débris ou remplacer le raccord endommagé. Reconnecter le raccord en toute sécurité, mais ne pas serrer excessivement. Ouvrir l’alimentation en eau et rechercher des fuites éventuelles. Kohler Co. Français-11 1285422-2-C...
-
Page 24: Spécifications
Système de filtration Kohler Aquifer® Cartouches de remplacement: K-77687 (1 par paquet) et K-77688 (2 par paquet) Série de modèles: K-77685 Système à collecteur unique Débit: 0,85 gpm (3,21 lpm) Capacité: 389 gal (1472 L) Série de modèles: K-77686 Système de collecteur double Débit: 1,70 gpm (6,43 lpm) -
Page 25: Garantie
Co.n’est pas responsable des frais de main-d’œuvre, d’enlèvement, d’installation ou de tout autre frais particulier, accessoire ou indirect. La responsabilité de Kohler Co. ne dépassera en aucun cas le prix d’achat du produit. Ces systèmes de filtre d’eau n’ont pas été testés ou certifiés pour être conformes aux standards hors des États-Unis et... - Page 26 également avoir d’autres droits qui varient d’un état ou d’une province à l’autre. Cette garantie donne des droits juridiques particuliers applicables aux É.-U. D’autres droits pourraient être disponibles mais différer de pays en pays. Ceci constitue la garantie écrite exclusive de Kohler Co. 1285422-2-C Français-14 Kohler Co.
-
Page 27: Herramientas Y Materiales
Siga las pautas a medida que instale este sistema de filtración de agua. AVISO: Este producto tiene una vida de servicio limitada. Guarde un registro de la fecha de instalación y de todo el mantenimiento Kohler Co. Español-1 1285422-2-C... - Page 28 Antes de usarlo, deje que fluya agua durante 5 o 6 minutos. Este sistema se conecta a una conexión por compresión de 3/8″ (9/16″-24 UNEF-2A). Es posible que sea necesario comprar conectores especiales para adaptar a otras conexiones. 1285422-2-C Español-2 Kohler Co.
- Page 29 Fecha de cambio: _____________ Guarde este manual para referencia futura. Para obtener más información acerca de otros sistemas de filtración de agua de KOHLER, de cartuchos de repuesto, de servicios de suscripción, y de programas de reciclado, visite kohler.com. Kohler Co.
-
Page 30: Prepare El Sitio
Si se va a suministrar tanto agua filtrada como sin filtrar, instale la T (que se incluye) a la válvula del suministro de agua fría. Conecte el adaptador del suministro de agua a la válvula del suministro de agua fría o a la T. 1285422-2-C Español-4 Kohler Co. - Page 31 De ser necesario, taladre orificios de montaje adecuados a los sujetadores seleccionados. Enrosque parcialmente los sujetadores en la pared del gabinete, y deslice la cabeza del filtro sobre los sujetadores. Apriete los sujetadores para fijar la cabeza del filtro en su lugar. Kohler Co. Español-5 1285422-2-C...
- Page 32 Conecte la entrada de la grifería de agua filtrada al adaptador de la grifería de agua filtrada. Si se usa, conecte la entrada de la grifería de agua sin filtrar en la Oprima la cubierta sobre la cabeza del filtro. 1285422-2-C Español-6 Kohler Co.
- Page 33 Conecte las mangueras (cont.) Si lo desea, fije la manguera a una pared del gabinete con sujetadores y herrajes apropiados (no se incluyen). Kohler Co. Español-7 1285422-2-C...
-
Page 34: Verificación De La Instalación
fijo en la cabeza del filtro. 5. Verificación de la instalación Abra el suministro de agua fría y verifique que no haya fugas en ninguna conexión. Haga las reparaciones necesarias. 1285422-2-C Español-8 Kohler Co. -
Page 35: Mantenimiento
Para obtener servicio de garantía, comuníquese con el vendedor o con el distribuidor mayorista. Para consultar información sobre piezas de repuesto y cartuchos de filtro de repuesto, visite la página de su producto en kohler.com. Kohler Co. Español-9... - Page 36 Con una navaja con buen filo corte 1/2″ (13 mm) del extremo de la manguera. Vuelva a introducir la manguera en el conector. Abra el suministro de agua y verifique que no haya fugas. 1285422-2-C Español-10 Kohler Co.
- Page 37 Retire los desperdicios o cambie el conector dañado. Vuelva a conectar con firmeza el conector, pero no apriete demasiado. Abra el suministro de agua y verifique que no haya fugas. Kohler Co. Español-11 1285422-2-C...
-
Page 38: Especificaciones
Sistema de filtración Aquifer® de Kohler Cartuchos de repuesto: K-77687 (1 paquete) y K-77688 (2 paquetes) Serie de modelo: Sistema de múltiple sencillo K-77685 Tasa de flujo: 0,85 g/min (3,21 L/min) Capacidad: 389 gal (1472 L) Serie de modelo: Sistema de múltiple doble K-77686... - Page 39 ® GARANTÍA LIMITADA DE CINCO AÑOS Se garantiza que los sistemas de filtración de agua KOHLER (excepto los cartuchos de repuesto desechables) que se utilizan en Estados Unidos y Canadá están libres de defectos de material y mano de obra durante cinco (5) años a partir de la fecha de compra en uso...
- Page 40 Esta garantía limitada otorga derechos legales específicos que se aplican dentro de los EE.UU. Pueden existir otros derechos, pero estos pueden variar de un país a otro. Esta es la garantía exclusiva por escrito de Kohler Co. 1285422-2-C Español-14...
- Page 41 1285422-2-...
- Page 42 1285422-2-...
- Page 43 1285422-2-...
- Page 44 USA/Canada: 1-800-4KOHLER México: 001-800-456-4537 kohler.com ©2018 Kohler Co. 1285422-2-C...
