7.1.1

Kundenseitige Vorkehrungen

HINWEIS:
• Lassen Sie nur fach-/ und sachkundiges Personal die Montage und Installation des
• Nutzen Sie geeignete Hebe-/ und Tragehilfsmittel;
• Tragen Sie Ihre persönliche Schutzausrüstung -/kleidung;
• Montieren Sie den Conel Flow Regen-Meister in einem Raum mit Bodenablauf;
• Die Installation des Conel Flow Regen-Meisters erfordert einen Anschluss an das
• Für den störungsfreien und materialschonenden Betrieb empfehlen in der Druck-
• Fehlerstromschutzschalter mit einem Auslösestrom in Höhe von ≤ 30 mA (Milli-
• geeigneten Leitungsschutzschalter gebäudeseitig vorsehen;
• geeigneten Überspannungsschutz gebäudeseitig vorsehen;
• geeignete dimensionsgerechte Rohrleitungsdurchmesser gebäudeseitig vorsehen;
• max. 4 bar Vordruck der Trinkwasserversorgungsleitung gebäudeseitig bereitstel-
7.2

AUFSTELLUNGPLAN

7.3

AUFSTELLBEDINGUNGEN

• Den Conel Flow Regen-Meister in einem trockenen frostfreien Raum fern von Wärmequellen mon-
tieren;
• Vor Schmutz / Staub und Vibrationen schützen;
• Keiner direkten Sonneneinstrahlung aussetzen;
• In diesem Raum muss ein Bodenablauf mit Verbindung zum öffentliche Kanalnetz oder einer Hebe-
anlage vorhanden sein (Überschwemmungsschutz);
• In diesem Raum muss ein Abfluss (mindestens DN70) zum Anschluss des im Conel Flow Regen-Meis-
ter befindlichen Notüberlaufes vorhanden sein;
• Achten Sie darauf, dass das DN 70 Rohr eine senkrechte Fallstrecke von mindestens 50 cm einhält
bevor ein Bogen gesetzt wird - hierdurch kann bei einem eventuellen Notüberlauf das Wasser stö-
rungsfrei ablaufen;
• Als Geruchsverschluss empfehlen wir optional ein zusätzliches Siphon einzusetzen;
Conel Flow Regen-Meisters vornehmen;
öffentliche Kanalnetz oder an eine Hebeanlage (Notüberlauf);
leitung des Conel Flow Regen-Meisters den Einbau eines dimensionsgerechten
MAGs;
ampere) vorsehen;
len (ggf. Druckminderer einsetzen);
X: Montage oberhalb:
-des maximalen Wasserstands im Speicher
-der Rückstauebene des überlasteten Kanalnetzes
x

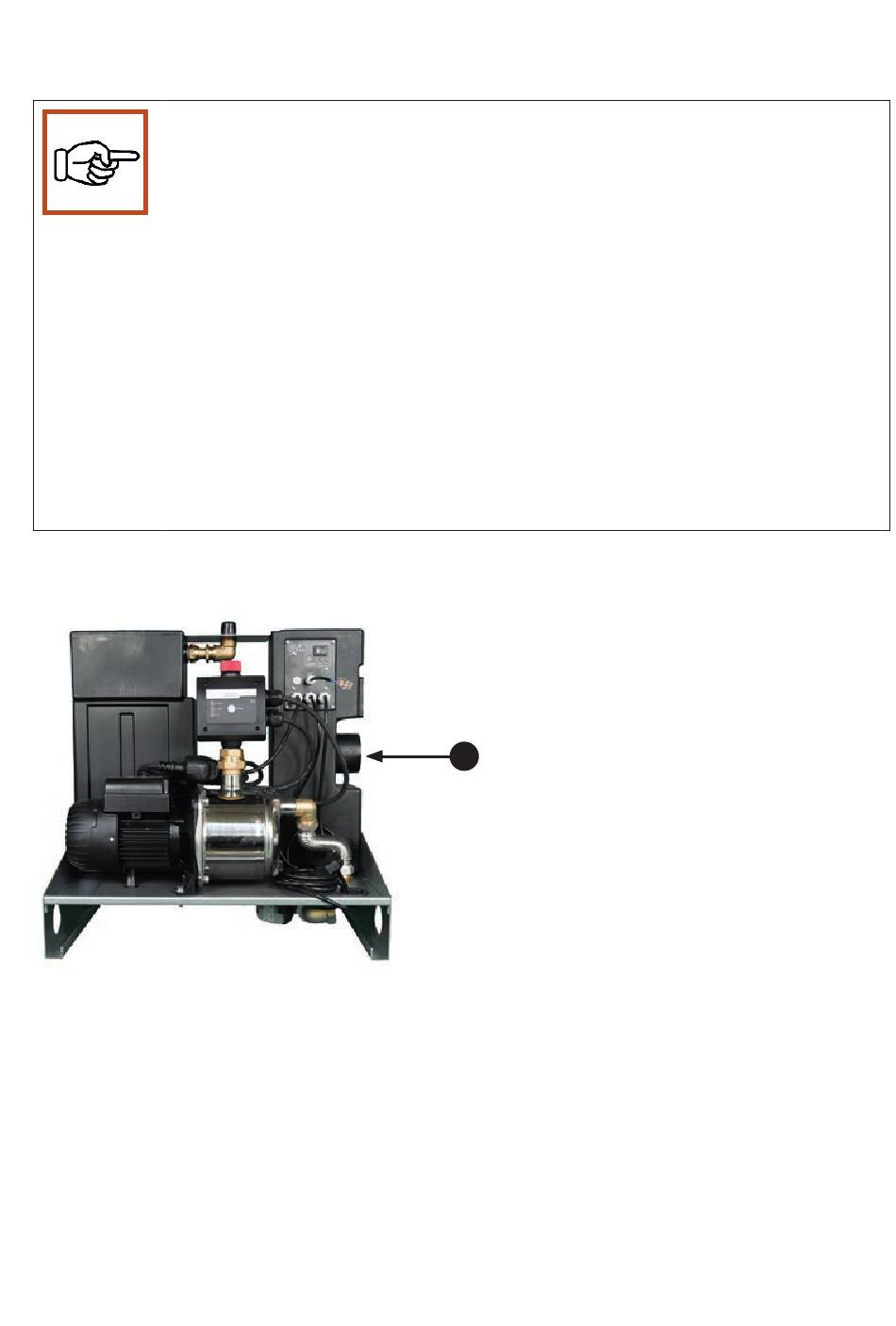

Abb. 7.2.1 Aufstellungsplan
25
