Wypakowywanie/pakowanie mechanizmu druku bezpośredniego
PRZESTROGA!
Niebezpieczeństwo obrażeń na skutek nieostrożnego obchodzenia się z urządzeniem podczas jego
podnoszenia lub opuszczania.

Nie wolno lekceważyć masy mechanizmu druku bezpośredniego (6 kg).

Nie podnosić mechanizmu druku bezpośredniego za osłonę.

Zabezpieczyć mechanizm druku bezpośredniego przed niekontrolowanymi ruchami podczas
transportu.

Wyciągnąć moduł z kartonu.

Sprawdzić moduł pod kątem ewentualnych szkód powstałych w czasie transportu.

Z obszaru głowicy drukującej usunąć zabezpieczenia transportowe z pianki.

Sprawdzić, czy zestaw jest kompletny.

Zakres dostawy

•
Mechanizm drukujący.
•
Elektronika sterująca.
•
Kabel sieciowy.
•
Kabel połączeniowy.
•
Miniregulator.
NOTYFIKACJA!
Zachować oryginalne opakowanie do transportu w przyszłości.

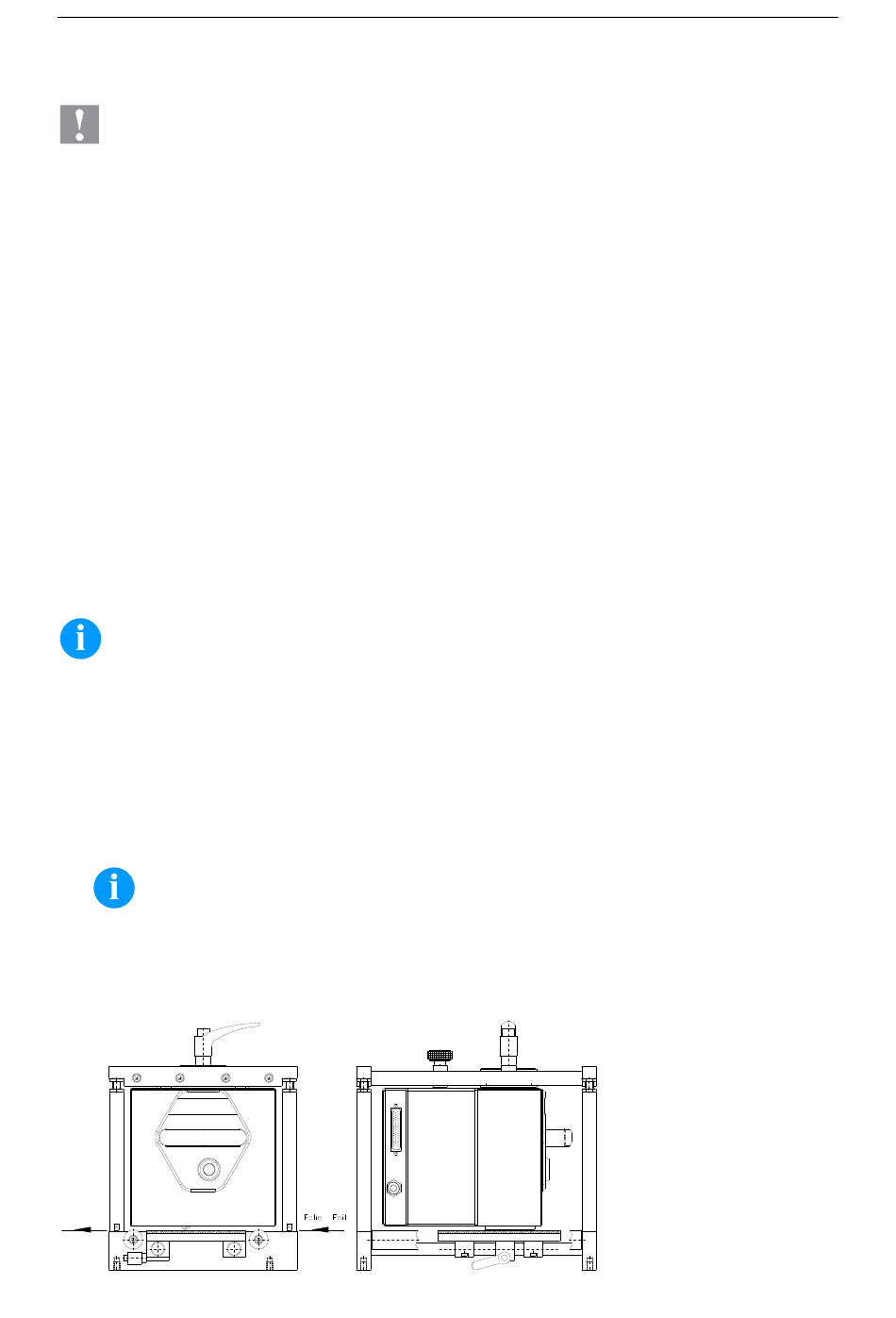

Podłączenie mechanizmu drukującego do maszyn (montaż z ramą)
W dolnej części podstawy znajdują się po dwa gwinty M8, które można wykorzystać do zamocowania mechanizmu drukującego.
Należy przestrzegać przy tym następujących wytycznych:
•
Maksymalna głębokość wkręcania w gwinty M8 wynosi 10 mm.
•
Mechanizm drukujący musi zostać zamontowany tak, aby odległość głowicy drukującej od płytki dociskowej wynosiła
1 ... 2,5 mm.
NOTYFIKACJA!
Zaleca się odstęp 2 mm.
•
Najlepsze efekty druku osiąga się, jeśli elastomer, z którego jest wykonana płytka dociskowa, posiada twardość ok. 60 ± 5
w skali Shore'a (miara chropowatości Ra ≥ 3,2 mm).
•
Płytka dociskowa musi być zamontowana równolegle do liniowego ruchu zadrukowywanej folii i do linii wypalania głowicy
drukującej. Odchyłki równoległości od linii wypalania i zagłębienia w płytce skutkują gorszym obrazem wydruku w tych
miejscach.
•
Manometr.
•
Wąż pneumatyczny.
•
Gwintowe połączenie wtykowe.
•
WE/WY osprzęt (przeciwwtyczka dla
WE/ WYs, WE/WY 24 kabel).
•
1 rolka taśmy transferowej.
