A nyomtatószerkezet rászerelése a gépekre (beszerelés keretek nélkül)
Ha a készüléket a beszerelőkeret nélkül használja, akkor a nyomtatóegységet a felső feléről négy M6 csavarral rögzítheti.
Az M6 csavarokat legfeljebb 6 mm-nyire tekerje be.
Sűrítettlevegő-ellátás csatlakoztatása
A nyomásszabályozó felől a nyomtatófej szerkezetéhez érkező sűrítettlevegő-ellátás nyomása legalább 4 ... 6 bar legyen. A
nyomásszabályozó előtti legnagyobb érték 7 bar, az az utáni érték 4 bar.
FIGYELEM!
Javaslatunk szerint a sűrített levegős ellátás nyomása 4 bar legyen.

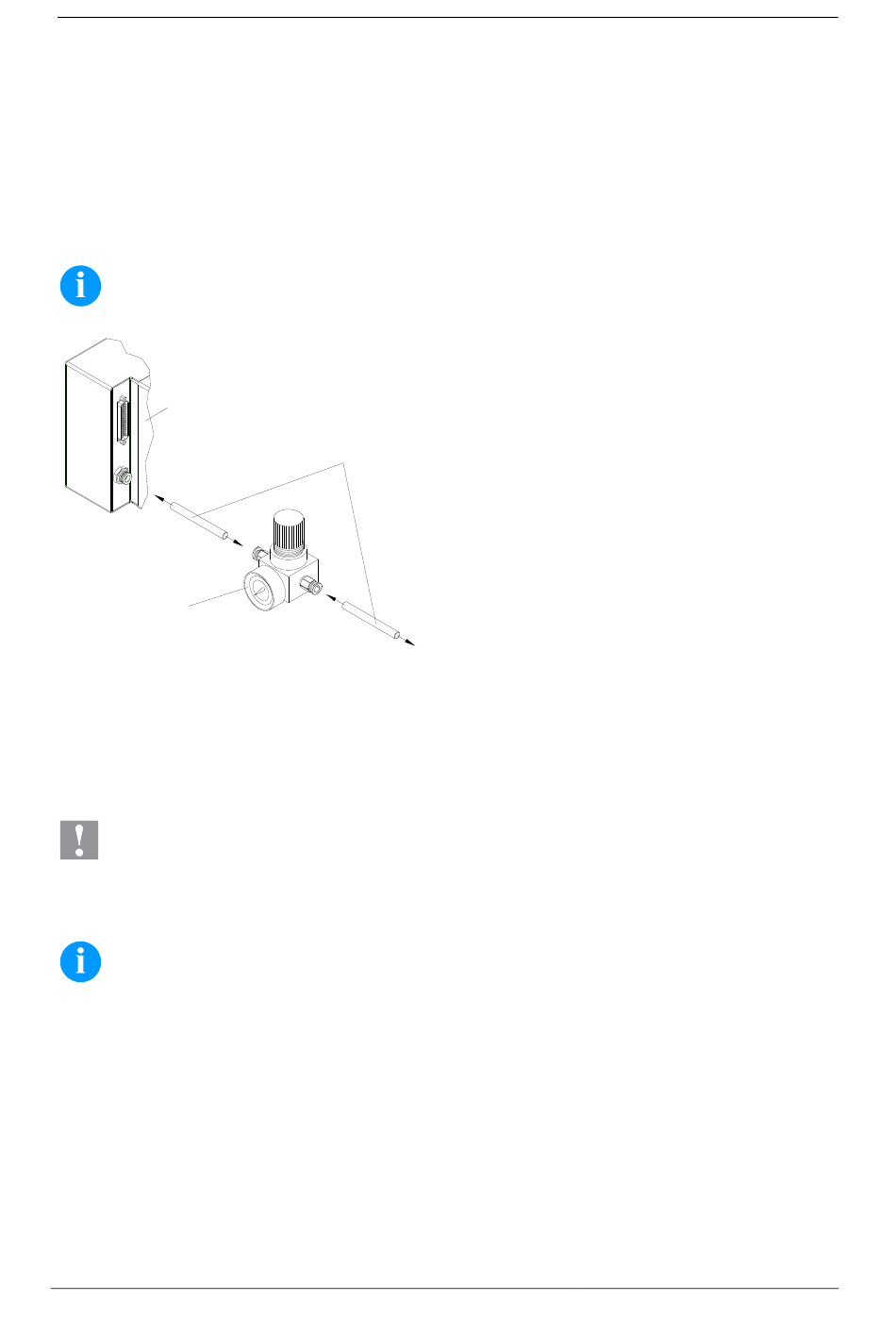

Druckmechanik
Print mechanics
Druckregler mit Manometer
Pressure regulator with manometer
A közvetlen nyomtatógép csatlakoztatása
A közvetlen nyomtatómű standard módon 200-240 V AC, 50/60 Hz hálózati feszültséghez előkészített. Opcionálisan
100-120 V AC, 50/60 Hz hálózati feszültség is használható. A beállított hálózati feszültségérték a típustáblán látható.
VIGYÁZAT!
A készüléket a nem meghatározható bekapcsolási áramok károsíthatják.

A hálózatra való rákapcsolás előtt a hálózati kapcsolót „O" állásba kell kapcsolni.

A hálózati kábel csatlakozódugóját be kell dugni a hálózati csatlakozóaljzatba.

A hálózati kábel dugaszát földelt csatlakozóaljzatba szabad bedugni.
FIGYELEM!
Az elégtelen vagy hiányos földelés miatt üzem közben zavarok léphetnek fel.
Gondoskodjon róla, hogy a közvetlen nyomtatóműre csatlakoztatott számítógép és az összekötőkábel földelve
legyen.

A közvetlen nyomtatórendszert alkalmas kábel segítségével kell a számítógéppel vagy a hálózattal összekapcsolni.
Az üzembe helyezés előkészületei

A nyomtatószerkezetet szerelje fel.

A nyomtatószerkezet és a vezérlőelektronika közötti összekötő kábelt dugja be, és biztosítsa, hogy akaratlanul ne
lehessen kihúzni.

Csatlakoztassa a sűrített levegő vezetékét.

Hozza létre a vezérlőelektronika és a számítógép nyomtatóportja közötti összeköttetést.

Hozza létre a vezérlőelektronika és a csomagológép vezérlő be- és kimenete közötti összeköttetést.

Csatlakoztassa a vezérlőelektronika hálózati kábelét.
150
Pneumatikschlauch
Pneumatic tube 8x1
Druckluftversorgung
Pneumatic power supply
min. 4 bar, max. 7 bar
Magyar
Az alábbi irányelveket tartsa be:
•
A sűrített levegő száraz és olajmentes legyen.
•
A nyomásmérővel felszerelt tartozék
nyomásszabályozót egy csavaros dugóval és egy Ø 8
mm-es pneumatikatömlőn keresztül csatlakoztassa a
sűrített levegős ellátáshoz. A nyomásszabályozó és a
nyomtatószerkezet közötti összeköttetést ugyanígy
egy Ø 8 mm-es pneumatikatömlővel hozza létre.
•
A nyomásszabályozót a lehető legközelebb helyezze a
nyomtatómechanikához.
•
A nyomásszabályozót csak (az alsó felére
rányomtatott) nyíl irányába szabad működtetni. A nyíl
az áramló levegő irányát mutatja.
•
A pneumatikatömlőt semmiképpen se törje meg.
•
A pneumatikatömlőt egy tiszta, derékszögű vágással,
a cső becsípése nélkül vágja le. Szükség esetén
használjon különleges szerszámot (pneumatikus
igényhez kapható a szaküzletben).
•
Ügyeljen arra, hogy a 8 mm-es pneumatikatömlő a
lehető legrövidebb legyen.
