Flexicode
Монтаж на печатащата механика към машините (вграждане без рамка)
Ако уредът се използва без рамката за вграждане, печатащият модул може от горната страна да се закрепи с
4 винта М6. Максималната дълбочина на завинтване на винтовете М6 е 6 мм.

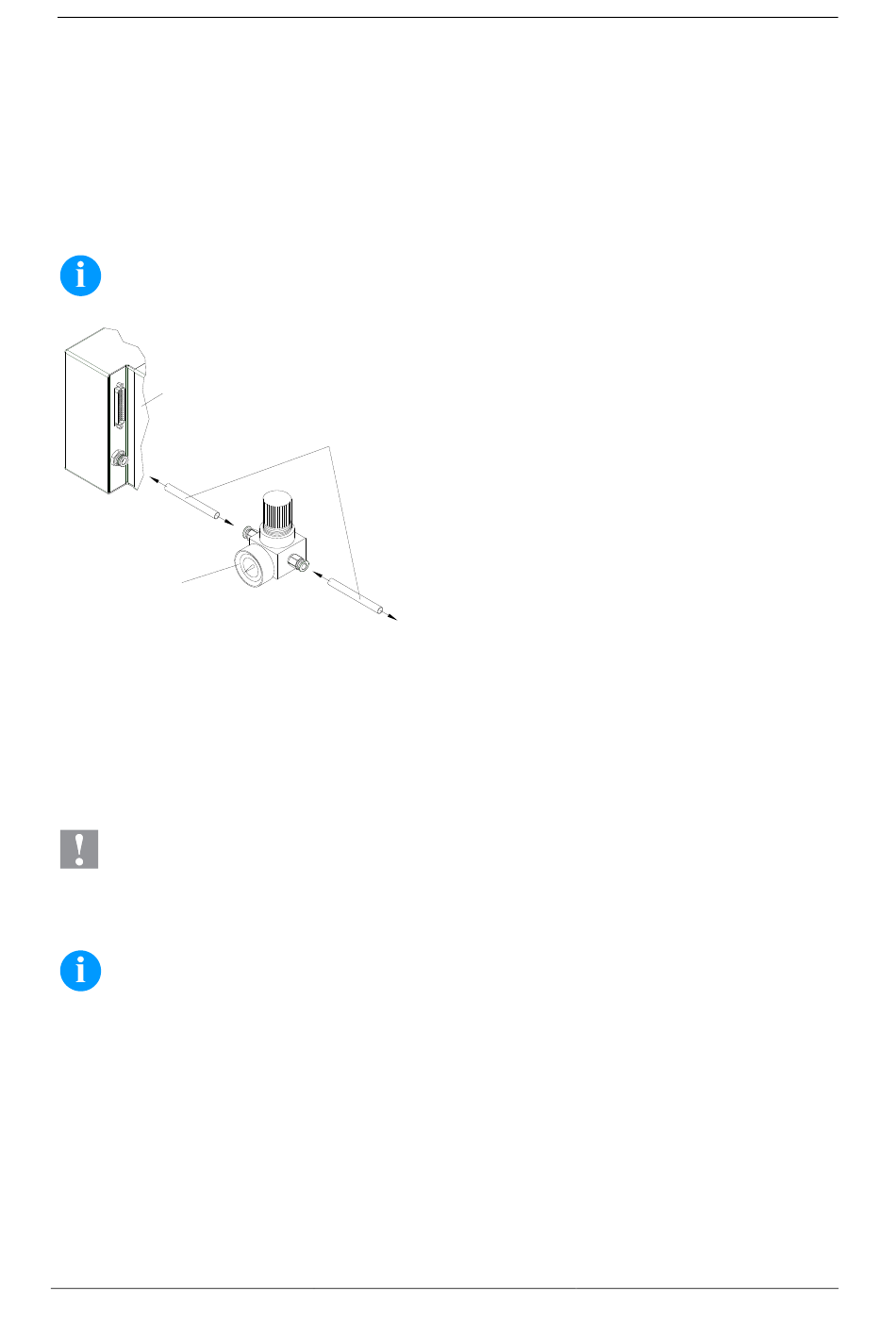

Свързване на захранването със сгъстен въздух
Захранването със сгъстен въздух за механиката на печатащата глава пред регулатора на налягането трябва да
осигурява минимално постоянно налягане от 4 ... 6 bar. Максималното налягане пред регулатора на налягането е 7 bar
и 4 bar след регулатора на налягането.
УКАЗАНИЕ!
Препоръчва се захранване със сгъстен въздух от 4 bar.
Druckmechanik
Print mechanics
Druckregler mit Manometer
Pressure regulator with manometer
Свързване на директния печатащ механизъм
Директният печатащ механизъм е стандартно подготвен за мрежово напрежение от 200-240 V AC, 50/60 Hz. По избор
може да бъде избрано мрежово напрежение от 100-120 V AC, 50/60 Hz. Настроеното мрежово напрежение е показано
на фирмената табела.
БЛАГОРАЗУМ!
Повреда на устройството поради недефинирани токове на включване.

Преди включване към електрическата мрежа поставете мрежовия ключ на положение "O"

Включете захранващия кабел в гнездото за включване към електрическата мрежа.

Включвайте щепсела на захранващия кабел в заземен електрически контакт.
УКАЗАНИЕ!
При неправилно заземяване или липса на заземяване могат да се появят смущения в работата.
Обърнете внимание на това, че всички свързани с директния печатащ механизъм компютри, както и
свързващите кабели трябва да са заземени.

Свържете директния печатащ механизъм с компютър или мрежа посредством подходящ кабел.
Подготовка за пускане в експлоатация

Монтирайте печатащата механика.

Пъхнете свързващия кабел между печатащата механика и го осигурете срещу неволно откачане.

Свържете инсталацията за въздух под налягане.

Свържете управляващата електроника и компютъра през портовете на модула.

Свържете управляващата електроника и опаковъчната машина през управляващите входове и управляващите
изходи.

Свържете мрежовия кабел на управляващата електроника.
14
Pneumatikschlauch
Pneumatic tube 8x1
Druckluftversorgung
Pneumatic power supply
min. 4 bar, max. 7 bar
Български
•
Трябва да се спазват следните предписания:
•
Сгъстеният въздух трябва да е сух и в него да няма
масло.
•
Включеният в доставката регулатор на налягане с
манометър се свързва към захранването със сгъстен
въздух с пневматичен маркуч Ø 8 мм чрез щекерно
свързване. По същия начин се изпълнява и връзката
между регулатора на налягането и печатащата
механика, чрез пневматичен маркуч Ø 8 мм.
•
Разположете регулатора на налягането колкото е
възможно по-близо до печатащата механика.
•
Регулаторът на налягането може да се експлоатира
само по посока на стрелката (отпечатана върху
долната страна). Посоката на стрелката показва пътя
на протичащия въздух.
•
В никакъв случай не прегъвайте пневматичния
маркуч.
•
Скъсяването на пневматичния маркуч трябва да се
извърши с чист, правоъгълен срез, без притискане на
тръбата. При нужда използвайте специални
инструменти (могат да се закупят в специализираните
магазини за пневматични инструменти).
•
Обърнете внимание на възможно най-късата дължина
на 8 мм-вите пневматични маркучи.
