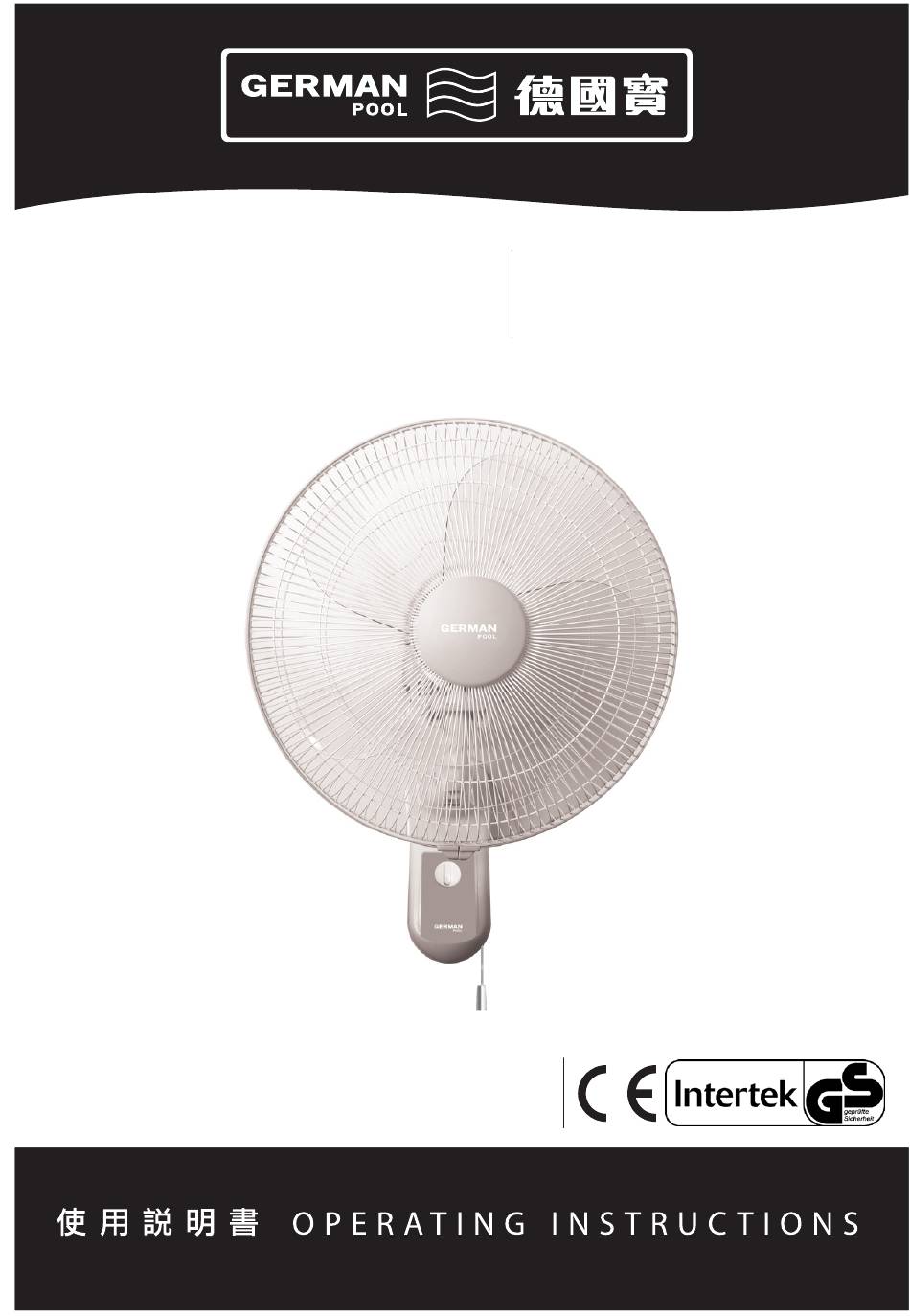

- Page 1 EF-116W 多 向 環迴電風 扇– 掛 牆式 Multi-Oscillation Electric Fan - Wall-Mount Type 在使用之前請詳細閱讀 「使用說明書」 及 「保用條例」 ， 並妥為保存。 Please read these instructions and warranty information carefully before use and keep them handy for future reference.
-
Page 2: Table Of Contents
Table of Contents Notice Before Use Product Structure Assembly Instructions Operating Instructions - Basic Operation - Tilt Angle Adjustment - Oscillation Settings Care & Maintenance Technical Specifications Warranty Terms & Conditions... -
Page 3: Notice Before Use
16. Children should be supervised to ensure that they do not play with the appliance. 17. If the supply cord is damaged, it must be replaced by a German Pool technician or a licensed electrician in order to avoid a hazard. -
Page 4: Product Structure
Product Structure Blades & Grille (2) Front Grille (3) Grille Ring (8) Rear Grille (4) Grille Lock (1) Name Plate (5) Blade Cap (6) Fan Blades (7) Grille Connector Motor & Arm (11) Oscillation Knob (10) Oscillation Knob (Left-Right) (Up-Down) (9) Motor Housing (12) Motor Shaft (13) Fan Arm... -
Page 5: Assembly Instructions
Assembly Instructions Installing Grille & Blades 1. Loosen the Grille Connector (7) from the Motor Housing (9) (refer to arrows inscribed on the Grille Connector). 2. Place the Rear Grille (8) onto the Motor Shaft (12). Note Align the grille openings with the 3 molded pegs on the faceplate of the Motor Housing (9). 3. -
Page 6: Operating Instructions
Operating Instructions Basic Operation 1. Ensure the Power Switch is in the “0” position. 2. Plug the power plug into a socket. 3. Speed & Timer Control: - 0 - Power off. - 1, 2, 3 - Power on & speed options (High/Medium/Low). - Timer - Adjustable timer up to 120 min. -
Page 7: Care & Maintenance
Care & Maintenance Attention If the supply cord is damaged, it must be replaced by a German Pool technician or licensed electrician in order to avoid a hazard. - Always unplug the product from the electrical outlet prior to cleaning it. - Page 8 目錄 注意事項 產品結構 組裝說明 操作說明 - 基本操作 - 角度調校 - 風向設定 清潔與保養 技術規格 保用條款...
-
Page 9: 注意事項
注意事項 重要說明 - 為安全起見，初次使用產品前請先細閱本說明書，並保存說明書，以便作參考之用。 - 本產品只供家居使用。請必須依照本說明書內的指示操作。 去除扇網前請確認是否關閉電源。 請不要把產品放於窗邊以防淋濕觸電。 請將產品安裝於平坦且穩固的牆壁上。 請將產品放於乾燥的地方使用，切勿懸空。 不使用本產品時請關閉電源。 請將手擦乾拔除電源線。 風扇通電時千萬不能將手指或其他異物放於扇網內。 若電源線短路、破損請勿使用。 勿將本產品放入或浸入水中或其他液體中。 若使用延長線，請確保切勿超過負載。 若電源破損勿使用本產品。 本產品僅限於室內使用，非工業及戶外使用。 確認完全組裝後才可插電使用。 自行拆解將使本產品損壞或導致個人受傷。 本產品不適合小孩或心智不全或缺乏經驗及常識的人使用。 切勿讓兒童操作本產品。 若本產品電源線損壞，可聯絡本公司或合資格技術人員更換，以免觸電。 為避免引致火警或觸電危險，請勿在本產品加裝任何非認可之風速控制裝置。 環境保護 請勿任意丟棄，產品須回收處理。 任意丟棄本產品將可能造成環境傷害，可依本地指定回收站加收。... -
Page 10: 產品結構
產品結構 扇葉及外罩 後外罩 外罩扣 外罩圈 前外罩 名牌 扇葉固定扣 扇葉 外罩接駁圈 摩打及扇臂 (11) (10) 風向鈕(左右) 風向鈕(上下) 摩打主體 (12) 摩打軸 (13) 扇臂 (14) 風速指示 (13) 扇座 (16) 風度控制(拉繩型) (17) 掛鉤片 (18) 螺絲 P.10... -
Page 11: 組裝說明
組裝說明 安裝外罩及扇葉 1. 沿著外罩接駁圈(7)上的方向指示，將接駁圈小心地從摩打主體(9)旋出。 2. 將後外罩(8)套上摩打軸(12)。 註 後外罩的開口應與摩打主體(9)上凸出的部份對準 3. 在摩打軸(15)上重新套上外罩接駁圈(7)，固定後旋緊。 4. 摩打軸(15)裝上扇葉(6)，再放上扇葉固定扣(5)，旋緊。 註 摩打軸(15)與扇葉(6)上的紋應互相銜接。 5. 前外罩(2)與後外罩(8)對齊，扣上外罩扣(4)。 注意 啟動風扇前，必須先確保前後外罩(2 & 8)穩固地互相扣好。 裝掛扇座 1. 用三顆螺絲(18)將掛鉤片(17)裝於牆壁上。 2. 請確保掛鉤片(17)穩固和緊貼牆壁。 3. 在掛鉤片(17)上裝上扇座(15)。 P.11... -
Page 12: 操作說明
操作說明 基本操作 1. 先將風扇開關設為“0”。 2. 接上電源插頭。 3. 速度及定時控制: - 0 – 關閉電源。 - 1,2,3 – 開啟電源及設定風速 (高/中/低)。 - 定時器 – 0-120 分鐘。 註 當風扇運轉時，會發出輕微震蕩、聲音或移動，此乃正常現象。 角度調校 1. 關閉電源。 2. 一隻手按住扇臂(13)，一隻手調校摩打主體(09)至理想角度。 3. 開啟電源。 風向設定 風向鈕 1 風向鈕 2 左 - 右 上 - 下 靜止模式 左右搖擺模式 上下搖擺模式 多向環迴搖擺 模式 靜止 左右搖擺 上下搖擺 多向環迴搖擺 送風方式 指向一個固定 風扇向左右搖擺 風扇向上下搖擺 風扇向上下及左右環 方向送風 迴... -
Page 13: 清潔與保養
若電源線損壞，必須由本公司或合資格技術人員更換，以免觸電。 - 清洗時請務必拔掉電源。 - 請勿試圖打開摩打後殼，以免觸電。 - 本產品已使用高級油脂，以後都不用上油或另加油脂。 - 切勿額外加油於摩打中，否則易生起火危險。 - 請用溫肥皂水擦式，確認各部件乾燥後依說明書指示裝回。 - 有部份料件不可拆除以防危險，並需完全乾燥方可組裝使用。 - 請勿使用清潔劑清洗。 - 請儲藏於乾燥陰涼位置存放。 技術規格 EF-116W 型號 220~240 V / 50 Hz 電壓 60 W 功率 16 inch (450 mm) 扇葉直徑 (H) 600 mm x (W) 450 mm x (D) 450 mm 機身尺寸 3.5 kg 淨重... - Page 14 如欲獲取更多有關本產品最新資訊，歡迎瀏覽本公司網站 。 For additional product information, please visit our website. w w w . g e r m a n p o o l . c o m...
-
Page 15: Warranty Terms & Conditions
Notice for Operation EF-116W P.15... - Page 16 EF_116W-M-09(1)
