5. D
ESCRIPCIÓN GENERAL DE LA UNIDAD
INTERIOR

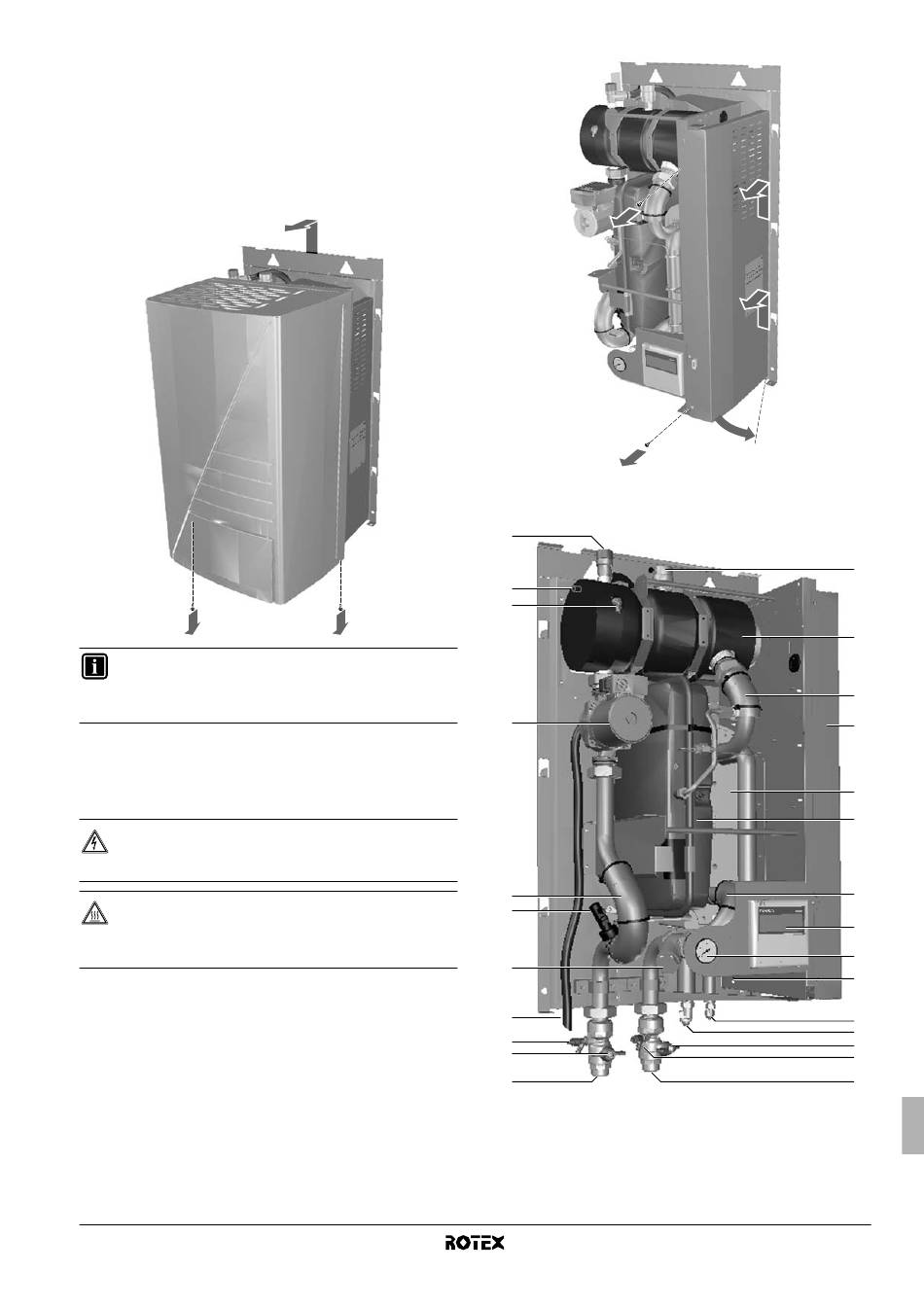

5.1. Cómo abrir la unidad interior
■
La aleta delantera de la tapa de la unidad interior permite el
acceso al manómetro y a la interfaz del usuario.
■
La tapa de la unidad interior puede extraerse desenroscando los
2 tornillos inferiores y desenganchando la tapa.
INFORMACIÓN
Asegúrese de fijar la tapa mediante los tornillos cuando
instale la tapa (los tornillos vienen suministrados como
accesorios).
■
Para acceder a los componentes de la caja de conexiones (p.ej.,
para conectar el cableado de campo), es posible retirar el panel
de servicio de la caja de conexiones. Para ello afloje los tornillos
delanteros y desenganche el panel de servicio de la caja de
conexiones.
PELIGRO: ELECTROCUCIÓN
Consulte "2. Precauciones generales de seguridad" en la
página 2.
PELIGRO: NO TOCAR LAS TUBERÍAS Y PIEZAS
INTERNAS
Consulte "2. Precauciones generales de seguridad" en la
página 2.
RKHBH/X008BB
Unidad interior para sistema de bomba de calor de aire-agua
4PW62574-2 – 10.2010
1 1
1

5.2. Componentes principales

20
19
18
17
3
16
14
21
10
13
12
3 3
3
3
2
1
2
3
4
5
6
3
7
15
3
8
9
13
10
11
Manual de instalación
