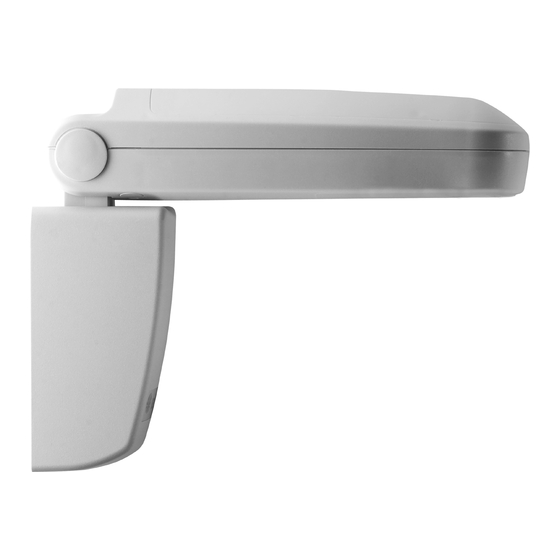

Centronic SensorControl SC561 Montage- und Betriebsanleitung Sonnen-Sensor Funk Diese Anleitung ist vom Benutzer aufzubewahren. Assembly and Operating Instructions Sun sensor radio controlled These instructions must be kept for future reference. Notice de montage et d’utilisation Capteur soleil radio Cette notice doit être conservée par l’utilisateur. Montage- en gebruiksaanwijzing Zonsensor draadloos...
Sicherheitshinweise Vorsicht Bitte bewahren Sie die Anleitung auf! • Verwenden Sie nur unveränderte Becker Originalteile. • Halten Sie Personen aus dem Fahrbereich der Anlagen fern. • Halten Sie Kinder von Steuerungen fern. • Beachten Sie Ihre landesspezifischen Bestimmungen. • Wird die Anlage durch einen oder mehrere Sender gesteuert, muss der Fahrbereich der Anlage während des Betriebes einsehbar sein. • Beachten Sie die Spezifikationen der Sonnenschutzanlage. Bestimmungsgemäße Verwendung Der. SC561. ist. ausschließlich. für. den. Betrieb. von. Sonnenschutzanlagen. be- stimmt..Eine.andere.oder.eine.darüber.hinausgehende.Benutzung.gilt.nicht.als. bestimmungsgemäß. •. Bitte.beachten.Sie,.dass.Funkanlagen.nicht.in.Bereichen.mit.erhöhtem.Stö- rungsrisiko.betrieben.werden.dürfen.(z.B..Krankenhäuser,.Flughäfen). •. Die.Fernsteuerung.ist.nur.für.Geräte.und.Anlagen.zulässig,.bei.denen.eine. Funktionsstörung.im.Handsender.oder.Empfänger.keine.Gefahr.für.Perso- nen,.Tiere.oder.Sachen.ergibt.oder.dieses.Risiko.durch.andere.Sicherheits- einrichtungen.abgedeckt.ist.. •. Der.Betreiber.genießt.keinerlei.Schutz.vor.Störungen.durch.andere.Fernmel- deanlagen. und. Endeinrichtungen. (z.B.. auch. durch. Funkanlagen,. die. ord- nungsgemäß.im.gleichen.Frequenzbereich.betrieben.werden).
Einlernen des Funks Hinweis Bevor der SC561 eingelernt wird, muss ein Mastersender (z.B. SWC441) im Funkempfänger für Sonnenschutzanlagen eingelernt und die Endla- gen programmiert sein. Es können bis zu 3 Sensoriken in die Funkempfänger für Sonnenschutz- anlagen eingelernt werden. Der SC561 wird von Becker-Rohrantrieben der Typen PSF(+) und PSEF ab der Serien-Nr. 0723... unterstützt. Vorsicht Achten Sie darauf das beim Einlernen des Funks der Fahrbereich der Sonnenschutzanlage frei ist, da diese unmittelbar ausfahren kann. SC561 einlernen Der.SC561.hat.einen.Funksender.integriert.. a).Drücken. Sie. die. Einlerntaste. des. Mastersenders,. bis. der. Empfänger. quit- tiert. b).Drücken.Sie.nun.die.Einlerntaste.des.SC561,.bis.der.Empfänger.quittiert. c).Jetzt.drücken.Sie.die.Einlerntaste.des.neu.einzulernenden.SC561.noch.ein- mal. Der.Empfänger.quittiert.das.erfolgreiche.Einlernen. Die.maximale.Funkreichweite.beträgt.am.und.im.Gebäude.bis.zu.5.m.und.im.
Assembly and Operating Instructions General The. SC561. can. be. used. to. control. one. or. more. sun. protection. systems.. The. threshold.value.for.sun.protection.control.can.be.set.with.the.following.transmit- ters:.Centronic.SunWindControl.SWC441,.SWC411.and.SWC545. This.device.is.excellent.because.it.is.so.easy.to.operate. Note The SC561 is equiped with a solar cell for power supply Warranty Structural.modifications.and.incorrect.installation.which.are.not.in.accordance. with.these.and.our.other.instructions.can.result.in.serious.injuries,.e.g..crushing. of.limbs..Therefore,.structural.modifications.should.only.be.carried.out.with.our. prior.approval.and.in.accordance.with.our.instructions,.particularly.the.informa- tion.contained.in.these.Assembly.and.Operating.Instructions. Any.further.processing.of.the.products.which.does.not.comply.with.their.intend- ed.use.is.not.permitted. The.end.product.manufacturer.and.fitter.have.to.ensure.that.all.the.current.stat- utory,.official.regulations.and,.in.particular,.EMC.regulations.are.adhered.to.dur- ing.utilisation.of.our.products,.especially.with.regard.to.end.product.assembly,. installation.and.customer.advice.
Safety Information Caution Please keep the instructions in a safe place! • Use unmodified Becker original parts only. • Keep persons away from the system guide track. • Keep children away from controls. • Please comply with national stipulations. • If the system is controlled using one or several transmitters, the sys- tem guide track must be visible during operation. • Please refer to the specifications given in the operating instructions for the sun protection system Intended use The.SC561.is.intended.exclusively.for.the.operation.of.sun.protection.systems.. If.the.SC561.is.used.for.any.purpose.other.than.that.stated.above,.this.shall.be. regarded.as.non-designated.use. •. Please.note.that.radio.sets.cannot.be.operated.in.areas.with.increased.risk.of. interference.(e.g..hospitals,.airports). •. The.remote.control.is.only.permitted.for.equipment.and.systems.with.which.a. malfunction.in.the.hand-held.transmitter.or.receiver.does.not.present.a.risk.to. persons,.animals.or.objects,.or.this.risk.is.covered.by.other.safety.devices.. •. The.operator.does.not.enjoy.any.protection.from.disturbances.by.other.re- mote. signalling. equipment. and. terminal. equipment. (for. example,. also. by.
Programming the remote control Note Before the SC561 can be programmed, a master transmitter (e.g. SWC441) has to be programmed into the radio receiver for sun protec- tion systems, and the limit stops have to be programmed. It is possible to program up to 3 sensors into the radio receiver for sun protection installations. The SC561 is supported by Becker tubular drives types PSF(+) and PSEF from series no. 0723... onwards. Caution Before programming the master transmitter, always ensure that there are no obstructions in the immediate operating area of the sun protec- tion system, as the system may extend unexpectedly. Programming the SC561 The.SC561.features.an.integrated.radio.transmitter. a).Press.the.programming.pushbutton.of.the.master.transmitter.until.acknowl- edgement.is.given.by.the.receiver. b).Press.the.programming.pushbutton.on.the.SC561.until.the.receiver.confirms. the.signal.setting. c).Now. press. the. programming. pushbutton. on. the. new. SC561. to. be. pro- grammed.once.more.
Instructions de sécurité Prudence Prière de conserver cette notice d’utilisation! • Utilisez uniquement des pièces originales de Becker qui n’ont subi aucune modification. • Veillez à ce que personne ne se tienne dans la zone de déploiement des installations. • Tenez les enfants à l’écart des commandes. • Observez les directives spécifiques des pays. • Lorsque l’installation est pilotée par un ou plusieurs émetteurs, la zone de fonctionnement de l’installation doit être visible pendant l’utilisation. • Tenir compte des spécifications de la protection solaire Utilisation prévue Le.SC561.est.destiné.uniquement.à.l’exploitation.d’installations.de.protection. solaire..Une.utilisation.autre.ou.plus.large.n’est.pas.considérée.comme.confor- me.aux.prescriptions.
Notice de montage et d’utilisation Explication de l’affichage et des touches Capteur.soleil Touche.de.contrôle. d’émission Inverseur.à. utiliser Touche.de. Cellule.solaire programmation Explication des fonctions Témoin de contrôle d’émission A.chaque.envoi.d‘un.signal.radio.la.LED.s‘allume Inverseur à utiliser Les.commandes.du.poussoir.sont.séquentielles.MONTEE.-.STOP.-.DESCENTE. -.STOP.etc.
Programmation de la radio Remarque Avant de programmer le SC561, un émetteur maître (par ex. SWC441) doit avoir été mémorisé dans le récepteur radio pour protections solai- res et les positions finales doivent également avoir été programmées. Il est possible de programmer 3 capteurs radio par installation de sto- res. Le SC561 est compatible avec les moteurs tubulaires Becker des types PSF(+) et PSEF à partir du n° de série 0723..Prudence Veillez à ce que la zone de déploiement du store soit libre lors de la pro- grammation radio car celle-ci peut descendre directement. Programmation du SC561 Le.SC561.possède.un.émetteur.sans.fil.intégré. a).Appuyez.sur.la.touche.de.programmation.de.l’émetteur.maître.jusqu’à.ce.que. le.récepteur.ait.acquitté. b).Appuyez.maintenant.sur.la.touche.de.programmation.du.SC561.jusqu’à.ce. que.le.récepteur.acquitte. c).Appuyez. maintenant. une. nouvelle. fois. sur. la. touche. de. programmation. du. SC561.qui.doit.être.reprogrammé. Le.récepteur.acquitte.la.programmation. La.portée.maximum.de.la.radio.est.de.5.m.dehors.et.dans.les.bâtiments..Elle. peut.atteindre.350.m.à.l’extérieur.
Montage- en gebruiksaanwijzing Algemeen Met.de.SC561.is.het.mogelijk.één.of.meer.zonweringinstallaties.aan.te.sturen.. De.drempelwaarde.voor.zonwering.kan.met.de.volgende.zenders.worden.inge- steld:.Centronic.SunWindControl.SWC441,.SWC411.en.SWC545. Een.eenvoudige.bediening.kenmerkt.dit.toestel. Aanwijzing De SC561 is voorzien van een solarcel voor het leveren van de span- ning. Garantieverlening Constructieve.wijzigingen.en.ondeskundige.installatie.die.in.strijd.zijn.met.deze. gebruiksaanwijzing.en.andere.instructies.onzerzijds,.kunnen.leiden.tot.ernstig. lichamelijk. letsel. van. de. gebruiker. en. kunnen. een. ernstig. risico. vormen. voor. diens. gezondheid,. zoals. kneuzingen.. Constructieve. wijzigingen. mogen. der- halve.
Veiligheidsrichtlijnen Voorzichtig Bewaar deze gebruiksaanwijzing goed! • Maakt u uitsluitend gebruik van ongewijzigde Becker originele de- len. • Houd personen buiten het bereik van de installaties. • Laat kinderen niet met de installatie spelen. • Houdt u rekening met de landspecifieke bepalingen. • Wordt de installatie door één of meerdere zenders bestuurt, moet het bereik van de installatie gedurende het bedrijf kunnen worden overzien.
Montage- en gebruiksaanwijzing Verklaring van display en toetsen Zonnesensor Zendcontrolelampje Bedieningsdruk- knop Programmerings- Solarcel toets Verklaring van de functies Zendcontrolelampje Het.zenden.van.een.signaal,.door.het.bedienen.van.de.drukknop,.wordt.weer- gegeven.door.het.oplichten.van.het.LED. Bedieningsdrukknop De. drukknopcommando’s. worden. na. elkaar. in. de. commandovolgorde. OP. -. STOP.-.NEER.-.STOP.enz..uitgevoerd.
Programmeren van de zender Aanwijzing Voordat de SC561 wordt geprogrammeerd, moet een masterzender (bijv. SWC441) in de draadloze ontvanger voor zonweringinstallaties zijn geprogrammeerd en moeten ook de eindposities zijn vastgelegd. Tot 3 sensoren kunnen in de ontvanger van de zonwering ingeleerd worden. De buismotoren van Becker, typen PSF(+) en PSEF vanaf serienummer 0723... ondersteunen de SC561. Voorzichtig Let erop dat bij het programmeren van de zender het werkgebied van de zonweringinstallatie vrij is, omdat deze onmiddellijk naar buiten kan lopen. De SC561 programmeren. De.SC561.heeft.een.geïntegreerde.draadloze.zender. a).Drukt.u.de.programmeertoets.van.de.masterzender.in.tot.de.ontvanger.be- vestigt.
Montage- en gebruiksaanwijzing Montage •. Controleer. voorafgaand. aan. de. montage.of.op.de.gewenste.positie. de.zender.en.ontvanger.probleem- loos.werken. •. Bevestig. de. SC561. met. de. drie. meegeleverfde. schroeven. aan. de. muur. Reinigt. u. het. toestel. uitsluitend. met. een. vochte. doek.. Maakt. u. geen. ge- bruik. van. reinigingsmiddelen,. omdat. deze.de.kunststof.kunnen.aantasten.
