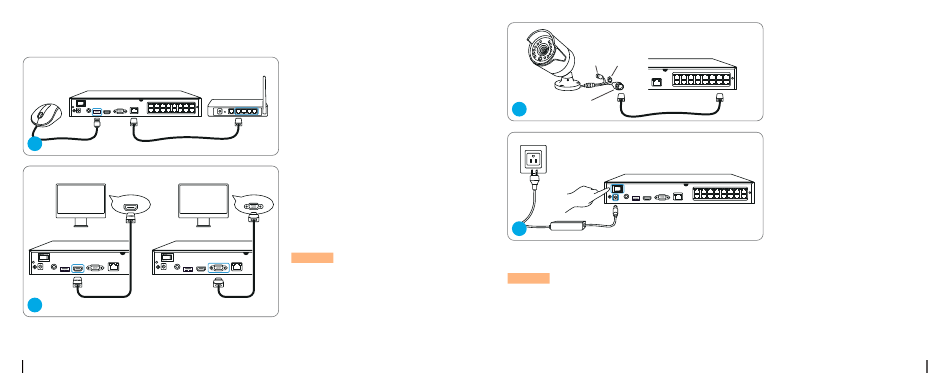

Diagramm für Anschluss
1
HMDI
2
13
Deutsch
Schließen Sie den NVR (LAN-Port)
mittels eines Ethernet-Kabels an
den Router an. Danach verbinden
Sie die Maus mit dem USB-Port des
NVRs.
VGA
Schließen Sie den NVR mittels
eines VGA-oder HDMI-Kabels an
den Bildschirm an.
HINWEIS: VGA-Kabel ist nicht im
Lieferumfang enthalten.
DC Power
Reset Button
Network (LAN)
3
4
HINWEIS: Einige Reolink WLAN Kameras können auch mit Reolink PoE NVR zusammen
funktionieren. Weitere Informationen finden Sie unter
Sie Make Reolink WiFi Cameras Work with Reolink PoE-NVRs ein.
Schließen Sie die Kameras an die
PoE-Ports des NVRs an.
Schließen Sie den NVR an eine
Steckdose an und schalten Sie
den Stromschalter ein.
https://support.reolink.com
und geben
Deutsch
14
Hide quick links:
Advertisement
Need help?
Do you have a question about the RLN8-410 and is the answer not in the manual?
Questions and answers
please state function of all rear panel electrical connections.
The rear panel electrical connections of the Reolink RLN8-410 include:
- HDMI Port: Connects to a monitor or TV for video output.
- VGA Port: Provides an alternative video output option for older displays.
- RJ45 (Network) Port: Connects the NVR to a network for remote access and management.
- USB Port: Used for connecting a mouse or external storage devices for backup.
- eSATA Port: Allows connection of external storage devices for additional recording capacity.
- Audio Out: Outputs audio to external speakers or a monitoring device.
- Power Input: Supplies power to the NVR.
- Power Switch: Turns the NVR on or off.
These connections enable video output, network communication, storage expansion, and power supply for the NVR system.
