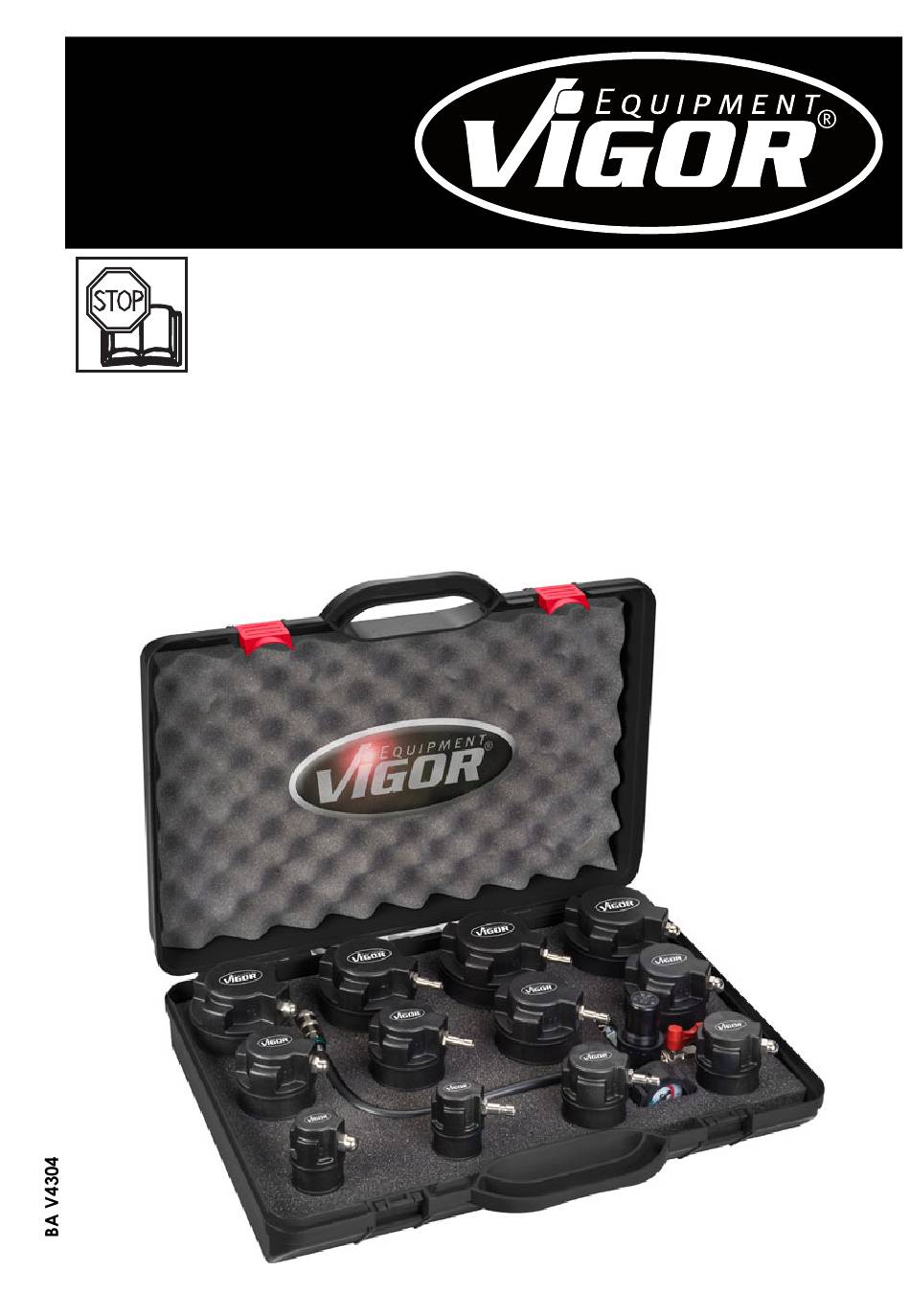

- Page 1 Betriebsanleitung V4304 Turbosystem- Abdrücker-Satz Operating Instructions Turbo system pressure tester kit...
- Page 2 ......8 ....9 ... 14 Ursprungsprache deutsch – original language: German ViGOR GmbH • Am Langen Siepen 13 - 15 • 42857 Remscheid • GERMANY +49 (0) 21 91 / 97 95 • +49 (0) 21 91 / 97 96 00 vigor-equipment.com •...
-
Page 3: Zu Ihrer Information
1 Zu Ihrer Information 1. Allgemeine Informationen • Zum bestimmungsgemäßen Gebrauch des Druck-Testers gehört die vollständige Beachtung aller Sicherheitshinweise und Informationen in dieser Betriebs anleitung. • Bewahren Sie deshalb diese Betriebs anleitung immer bei Ihrem Druck-Tester auf. • Dieser Druck-Tester wurde für bestimmte An wendungen entwickelt. ViGOR weist ausdrück- lich darauf hin, dass dieser Druck-Tester nicht verändert und/oder in einer Weise eingesetzt werden darf, die nicht seinem vorgesehenen Verwendungs zweck entspricht. -
Page 4: Zu Ihrer Sicherheit
2 Zu Ihrer Sicherheit 1. Verantwortung des Betreibers • Das Gerät ist zum Zeitpunkt seiner Ent wick lung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können vom Gerät jedoch Gefah- ren ausgehen, wenn es von nicht fachgerecht ausgebildetem Per sonal, unsachgemäß oder nicht bestimmungsgemäß, verwendet wird. -
Page 5: Aufbau Und Funktion
3 Aufbau und Funktion 1. Technische Daten / Geräteelemente Absperrkugelhahn offen Überdruckventil Schnellkupplung 1,7 bar (25 psi) maximum Drucktester Hauptluft Stecknippel Schnellkupplung Absperrkugelhahn Überdruckventil Druckbegrenzungsventil und Druckregelventil Sechs Paar abgestufte Adapter Adapter Größen 85 / 90 mm 75 / 80 mm 65 / 70 mm 55 / 60 mm 46 / 51 mm... -
Page 6: Vor Inbetriebnahme
3 Aufbau und Funktion 3. Vor Inbetriebnahme 1. Die Anweisung gibt lediglich Hinweise. Stellen Sie immer sicher, dass Sie die geeigneten Service-Anweisungen des Fahrzeugherstellers oder ein entsprechendes Handbuch besitzen, aus dem Sie die korrekten Daten für die vorschriftsmäßige Durchführung der Arbeit entneh- men können. - Page 7 3 Aufbau und Funktion Das Beispiel zeigt das Werkzeug beim Testen einer Ladeluftkühler Windung eines Turbo Systems Turbo Ladeluft- kühler Motor System-Schaltplan 5. Öffnen Sie das Ventil vollständig (Betätigungshebel in Richtung der Schlauchachse) um auf Lecks zu prüfen und zur Druckerzeugung bis zur Vorgabe 0,3 bar (5 psi). Das Fallen des Zeigers oder Geräusche zeigen an, dass das System ein Leck hat, welches einen Druckverlust verursacht.
-
Page 8: Wartung Und Pflege
3 Aufbau und Funktion 7. Ist kein Leck erkennbar, erhöhen Sie den Druck auf maximal 1 bar (15 psi) oder auf den vom Hersteller angegebenen Maximaldruck und prüfen Sie erneut. Das Fallen des Zeigers oder Geräusche zeigen an, dass das System ein Leck hat, welches einen Druckverlust ver- ursacht. -
Page 9: For Your Information
1 For Your Information 1. General information • For appropriate use of the pressure tester, it is essential that all safety and other information in these operating instructions is adhered to. • For this reason, always keep these operating instructions together with your pressure tester. •... -
Page 10: For Your Safety
2 For Your Safety 1. Owner’s Liability • This device was developed and manufactured according to the technical norms and standards valid at the time and is considered to be operationally reliable. Nevertheless, the device set can present a danger when it is not used as intended or in an inappropriate way by non-qualified personnel. -
Page 11: Design And Function
3 Design and Function 1. Technical Data / Tool Parts Shut-off ball valve open Pressure control valve Quick coupler connection 1.7 bar (25 psi) maximum Pressure tester Main air male quick coupler connection Shut-off ball valve Pressure control valve Pressure relief valve and pressure regulating valve Six pairs of stepped adapters... -
Page 12: Before Starting The Operation
3 Design and Function 3. Before starting the operation 1. These instructions are provided as a guide only. Always make sure that you have a copy of the appropriate vehicle manufacturer's service instructions or another appropriate manual that provides the correct information needed to correctly execute the work. Caution! The system that is to be checked may be hot. - Page 13 3 Design and Function Example shows the tool testing a turbo system intercooler coil for integrity System schematic 5. Open valve fully (operating lever in line with hose axis) to check for leaks and or pressurisa- tion up to specified 0.3 bar (5 psi). If a leak is found, by listening or if the pointer falls, it indi- cates that the system has a leak resulting in loss of pressure.
-
Page 14: Maintenance And Cleaning
3 Design and Function 7. If no leaks are evident, regulate pressure to a maximum of 1 bar (15 psi) or to the manu- facturer‘s maximum pressure and retest. If a leak is found, by listening or if the pointer falls, it indicates that the system has a leak resulting in loss of pressure. -
Page 15: Notizen / Notes
Notizen / Notes... - Page 16 ViGOR GmbH • ; Am Langen Siepen 13 - 15 • 42857 Remscheid • GERMANY [ +49 (0) 21 91 / 97 95 • \ +49 (0) 21 91 / 97 96 00 ^ vigor-equipment.com • ] info@vigor-equipment.com...
