ABSCO SHEDS Premier Shed 30152GK-PTX Assembly Instruction Manual

ABSCO SHEDS Premier Shed 30152GK-PTX Assembly Instruction Manual

Hide thumbs Also See for Premier Shed 30152GK-PTX:

Advertisement

Quick Links

ASSEMBLY APP AVAILABLE ON
We highly recommend downloading the Absco Sheds
Assembly App to assist with your build.
STEP BY STEP ASSEMBLY VIDEOS • PARTS CHECKLISTS • FAQ • 7 DAY
CUSTOMER SERVICE • WARRANTY INFORMATION • COUNCIL FORMS

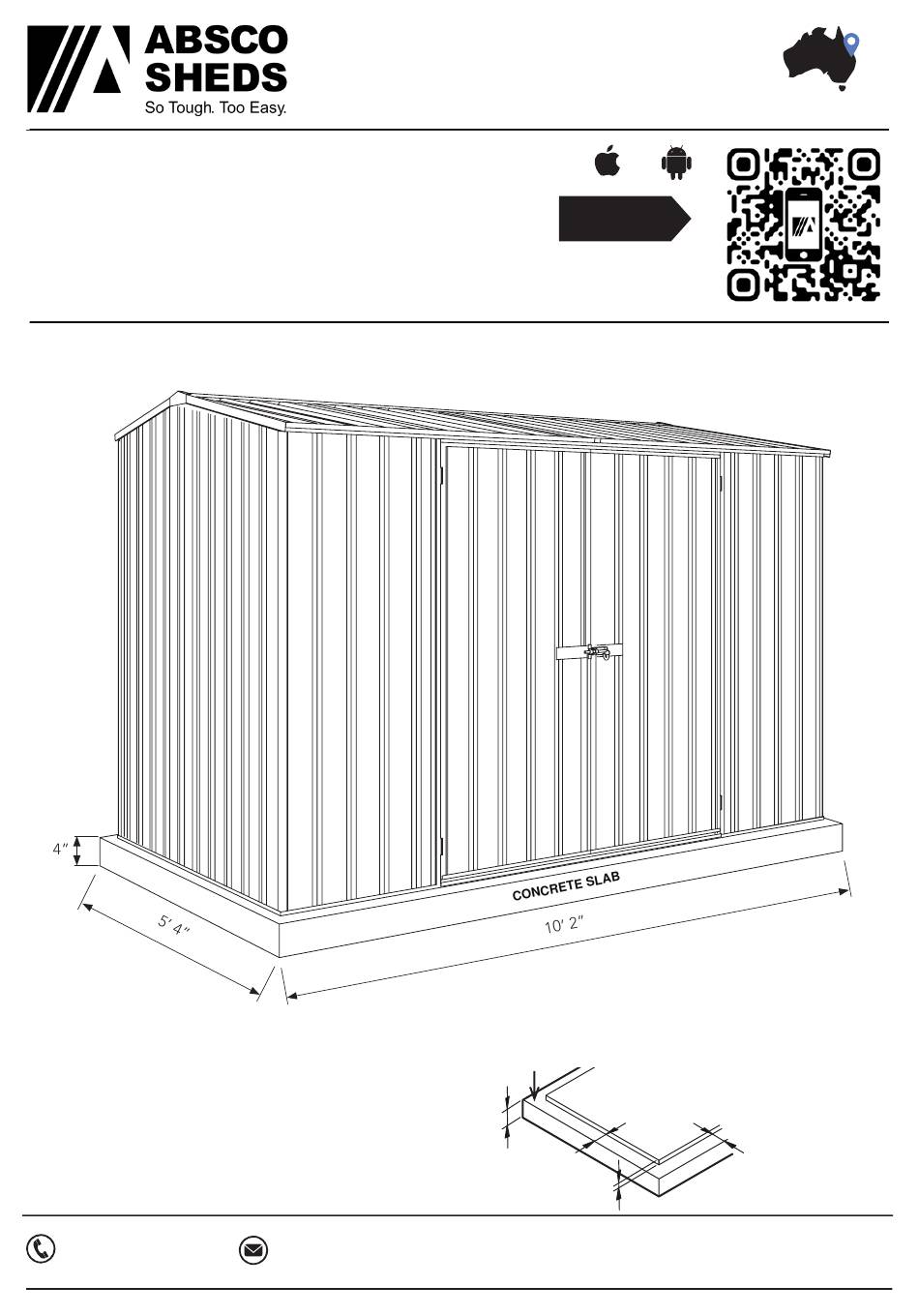

When laying a concrete slab for your shed, it is
best practise to have a rebated edge to prevent
water ingress.
Rebated section is 1" high and inset 3" on all sides
from the overall slab base dimensions
AU: 1800 029 701
+1 (866) 788 3046
+1 (866) 788 3046
N Z: 0800 466 444
ABSCO INDUSTRIES
ABSCO PREMIER SHED
MODEL: 30152GK-PTX
10' W x 5' D x 6.5' H
admin@absco.com.au
admin@absco.com.au
www.abscogardensheds.com
www.abscosheds.com.au
ASSEMBLY INSTRUCTION - MODEL: 30152GK-PTX
+
Scan to
download
WALLS SIT
ON THIS LEVEL
RAISED FLOOR
INSIDE SHED
4"
3"
1"
PLEASE LEAVE A REVIEW
www.abscosheds.com.au/review
Australian Made
Overall slab base
dimensions for this
model are as shown
above.
3"
Illustration not to
scale.
27/07/22
PAGE
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Premier Shed 30152GK-PTX and is the answer not in the manual?

Questions and answers
