Bellman & Symfon BE1411 Manual

Visit door transmitter
Hide thumbs Also See for BE1411:
Table of Contents
  • Lees Dit Eerst
  • Algemene Waarschuwingen
  • Service en Ondersteuning
  • Problemen Oplossen
  • Technische Specificaties
  • Testing the Signal

Advertisement

Available languages

Available languages

Quick Links

Download this manual

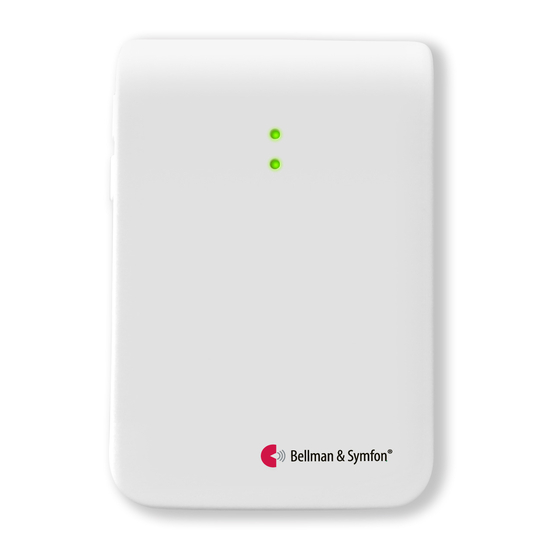

BE1411 Visit door transmitter

Advertisement

Table of Contents
loading

Related Manuals for Bellman & Symfon BE1411

Summary of Contents for Bellman & Symfon BE1411

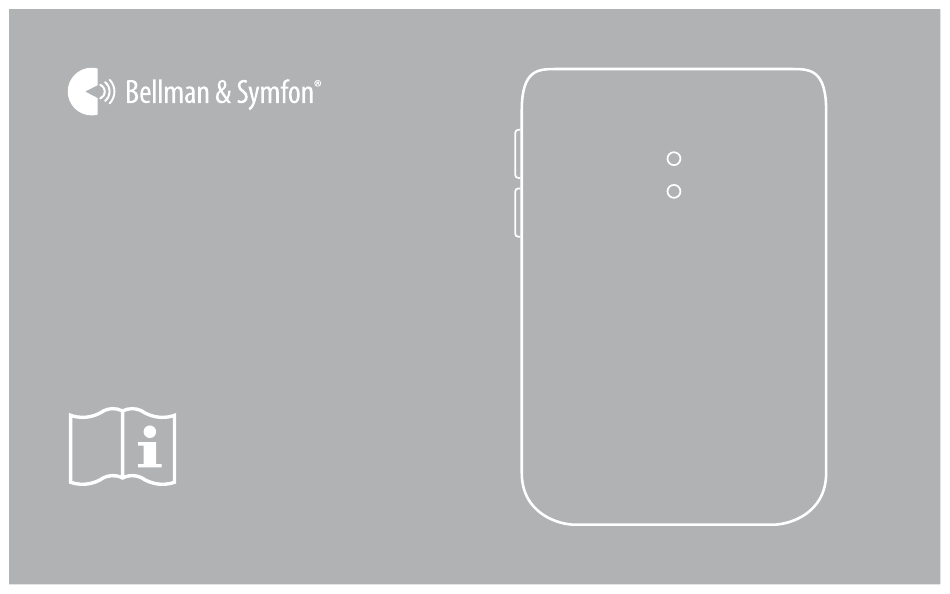

  • Page 1 BE1411 Visit door transmitter...
  • Page 2 Bedienungsanleitung Brugervejledning User manual Manual de usuario Käyttöopas Mode d’emploi Gebruiksaanwijzing Brukermanual Bruksanvisning Appendix (EN)

  • Page 3: Lees Dit Eerst

    Lees dit eerst Overzicht Externe microfoon BE9199 / BE9200 Dit boekje bevat informatie over het gebruik en onderhoud van uw nieuwe deurbelzender. Test / programmeren led-lichten 3,5mm Interne microfoon Externe microfoon Zorg dat u dit aandachtig doorleest, inclusief het onderdeel Waarschuwingen. Zo haalt u het meeste uit uw product.
  • Page 4 Basisinstallatie – enkele geluidsbron Installatie – intercom en elektrische deurbel Trek aan het batterijlipje om de zender te starten. Reinig de wand met het vochtige Sluit de externe microfoon aan op de deurbelzender. Verwijder het bescherm- doekje en verwijder het beschermlaagje van de velcostrip. laagje van de microfoon en bevestig deze aan de luidspreker van de intercom.
  • Page 5 Installatie – intercom en mechanische deurbel De detectie van de deurbel optimaliseren Als u een intercom en een mechanische deurbel hebt, hebt u misschien twee De volgende stap is om de zender te leren uw deurbel te herkennen. deurbelzenders nodig, dus één voor elke geluidsbron. Ga als volgt te werk: Houd knop 1 ingedrukt totdat het bovenste indicatielampje gaat knipperen.

  • Page 6: Algemene Waarschuwingen

    Het signaal testen Algemene waarschuwingen Laat de bel of de intercom klinken. Dit gedeelte bevat belangrijke informatie over veiligheid, gebruik en operationele voorwaarden. Bewaar dit boekje voor toekomstig gebruik. Als u het apparaat Het indicatielampje op de Visit-ontvanger brandt groen en de ontvanger maakt slechts installeert, moet u dit boekje aan de hoofdbewoner geven.
  • Page 7 gebruikershandleiding, schadelijke interferentie van radiocommunicatie veroorzaken. Het apparaat mag alleen worden gerepareerd door een erkend servicecentrum.  Gebruik of bewaar dit apparaat niet in de buurt van warmtebronnen zoals open Als er zich een ernstig incident voordoet met betrekking tot dit apparaat, neem ...

  • Page 8: Service En Ondersteuning

    Reiniging garantie geeft u specifieke wettelijke rechten en mogelijk heeft u ook andere rechten die van staat tot staat kunnen verschillen. In sommige staten of rechtsgebieden is de Koppel alle kabels los voordat u uw apparaat reinigt. Gebruik een zachte, pluisvrije doek. beperking of uitsluiting van incidentele schade of gevolgschade, of beperkingen op Voorkom dat er vocht in de openingen komt.
  • Page 9 Nalevingsinformatie Wettelijke symbolen Hierbij verklaart Bellman & Symfon dat dit product in Europa voldoet aan de Met dit symbool bevestigt Bellman & Symfon dat het product voldoet aan essentiële vereisten van de Verordening medische hulpmiddelen EU 2017/745 en de Verordening medische hulpmiddelen EU 2017/745. aan de richtlijnen en regelgeving die hieronder worden vermeld.
  • Page 10 Met dit CE-symbool, bevestigt Bellman & Symfon dat het product voldoet Dit symbool geeft aan dat het belangrijk is dat de gebruiker aandacht aan de EU-normen voor de gezondheid, veiligheid, en bescherming van besteedt aan de relevante waarschuwingen in de gebruikershandleidingen. het milieu, evenals aan de richtlijn inzake radioapparatuur 2014/53 / EU.

  • Page 11: Problemen Oplossen

    Problemen oplossen Indien Probeer dit Er gaat geen lampje  Zorg ervoor dat u de zender links van de geluidsbron van de Indien Probeer dit branden op de deurbel heeft gemonteerd, op maximaal 3 cm van elkaar. De indicatielampjes  Vervang de batterijen.

  • Page 12: Technische Specificaties

    868,30MHz Maximale uitgangsstroom 4,7 dBm Dekking Tot 250 m, afhankelijk van de kenmerken van het gebouw. Aantal radiotoetsen 64 standaard. Maximaal 256 met optionele software. In de doos BE1411 Visit deurbelzender  1,5V AA alkalinebatterijen  Klittenband, schroeven en pluggen ...
  • Page 13 Appendix (EN) Installation using the External microphone Hardwiring your doorbell Testing the signal Default signal pattern Changing the signal pattern Using electromagnetic detection Changing the radio key...
  • Page 14 Alternative installation – single sound source Installation – hardwiring your doorbell Using the external microphone accessory Pull the battery tab to start the transmitter. Within 2 min, press the lower button 10 times to turn off the internal mic. The LEDs will blink 3 times to confirm. Connect the external microphone (sold separately) to the transmitter.

  • Page 15: Testing The Signal

    Testing the signal Testing the signal Using the test buttons Using the doorbell or intercom Press both test buttons Press the button on the doorbell simultaneously on the transmitter. or intercom. The LED on the The top LED lights up in green to transmitter lights up in green to show that a radio signal is being show that the sound is detected.
  • Page 16 Default signal pattern Transmitter Receiver signal pattern When the transmitter or a connected accessory is activated, the following happens: Switch Source Sound Vibration Flash The LED on the transmitter lights up in green to show that it is signalling the Int.
  • Page 17 Using electromagnetic detection Transmitter Receiver signal pattern The door transmitter can be set to detect electromagnetic fields emitted by Switch Source Sound Vibration Flash electromechanical doorbells. Here is how it’s done: Int. mic. / learned signal 1 / test Green light 1 x door chime, low Slow ...
  • Page 18 Changing the radio key If your Visit system is activated for no reason, there is probably a nearby system that triggers yours. In order to avoid radio interference, you need to change the radio key on all units. The radio key switches are located under the transmitter cover. Here is how you change the radio key: Carefully open the front cover on the transmitter.
  • Page 19 Manufacturer Bellman & Symfon Group AB Södra Långebergsgatan 30 436 32 Askim Sweden Revision: BE1411_209MAN1.0 Phone +46 31 68 28 20 Date of issue: 2022-08-31 E-mail info@bellman.com TM and © 2022 Bellman & Symfon AB. bellman.com All rights reserved.
