Summary of Contents for Logitech G G502 X PLUS

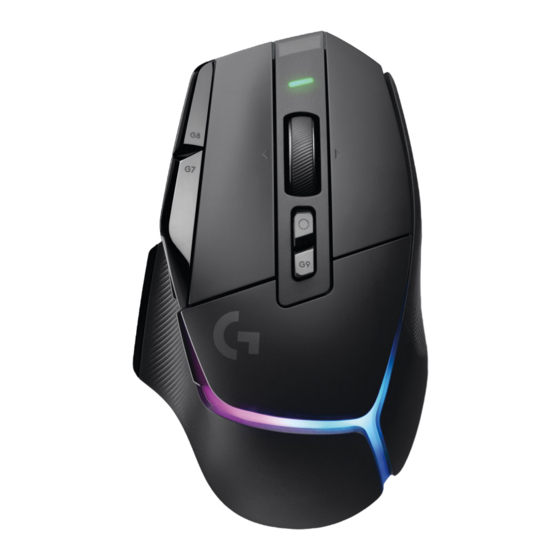

- Page 1 G502 X PLUS | G502 X LIGHTSPEED Wireless Gaming Mouse 无线游戏鼠标 SETUP GUIDE 设置指南...
- Page 2 ENGLISH 简体中文 繁體中文 한국어...
-
Page 3: Setup Instructions
SETUP INSTRUCTIONS Orientate the DPI Shift to fit your preference or replace it by the button cover to extend the grip surface. The receiver can be stored in the mouse behind the door when on the go. 3 ENGLISH... - Page 4 Slide the power button up to turn on your mouse. Download Logitech G HUB gaming software to personalize your G502 X mouse. Fine tune to suit your playstyle, personality and each of your games, assign commands to any of the 13 controls, and more.
- Page 5 To charge your mouse, disconnect the cable from the adapter and plug it into the USB-C port located at the front of the mouse. Your mouse will operate in data-over-cable mode whenever it is plugged in directly to a PC. Charging from 0% to 100% takes around 2 hours when plugged into a USB port.
- Page 6 2.4 GHz wireless devices to minimize environmental noise. – G502 X PLUS and G502 X LIGHTSPEED have a wireless range of up to 10 meters. To ensure optimal performance in noisy wireless environments, and to keep the charging cable easily accessible, it is recommended to keep the receiver within...
-
Page 7: Mouse Features
MOUSE FEATURES Left click (Button G1) Right click (Button G2) DPI up (Button G8) Scroll up Scroll left (Wheel tilt left) Scroll right (Wheel tilt right) Middle click (Button G3) Scroll down DPI Shift (Button G6) Wheel mode toggle button (not programmable) DPI down (Button G7) Profile cycling (Button G9) - Page 8 ONBOARD PROFILES BY DEFAULT – Up to 5 Onboard memory profiles can be unlocked and customized in G HUB. SECONDARY PROFILE G-SHIFTED SETTINGS MAIN PROFILE GAMING SECONDARY PROFILE PRODUCTIVITY (G-SHIFT on DPI Shift button) Report Rate 1 ms 2 ms no changes 800, 1200, 1600, 2400, 3200 800, 1200, 1600, 2400, 3200...
-
Page 9: Frequently Asked Questions
PROFILE, DPI SELECTION AND DPI SHIFT DPI 1 / Profile 1 DPI 2 / Profile 2 DPI 3 / Profile 3 DPI 4 / Profile 4 DPI 5 / Profile 5 When the DPI Shift button is pressed: the mouse displays the color associated with the DPI shift speed, when released the mouse displays the DPI setting color that was used prior to this action. - Page 10 G502 X PLUS and G502 X LIGHTSPEED have a rechargeable 500 mAh LiPol battery which provides up to 140 h of continous motion for G502 X and up to 120 h for G502 X PLUS. Charging Status: When the charging cable is plugged in the device:: –...
- Page 11 设置说明 调节 DPI 切换的方向以适合您的使用偏好， 或将其更换为按键盖以 延长握持面。 出行携带时， 接收器可以收纳于后盖内。 11 简体中文...
- Page 12 LIGHTSPEED 无线 USB-A 接收器位于产品包装内鼠标下方。 将 USB-A 线缆接头插入 PC， 将 USB-C 接头插入接收器扩展适配 器。 将 USB-A 接收器插入适配器。 – LIGHTSPEED 无线接收器也可以直接插入 PC， 但使用线缆和 扩展适配器可获得更好的连接， 并在需要为鼠标充电时轻松触 及线缆。 向上滑动电源按钮可启动鼠标。 下载罗技 G HUB 游戏软件可以个性化设置您的 G502 X 鼠标。 进行微调， 以适合您的游戏风格、 个性和每一款游戏， 以及为 13 个控 件分配指令等等。 logitechG.com/ghub 12 简体中文...
- Page 13 要为鼠标充电， 请从适配器上拔出电源线， 然后将其插入鼠标 正面的 USB-C 端口。 只要将鼠标直接插入 PC， 鼠标就会在线缆传 输数据模式下运作。 插入 USB 端口时， 从 0% 充电至 100% 大约 需要 2 小时。 兼容 Powerplay 无线充电系统。 13 简体中文...
- Page 14 提示： –请将鼠标和接收器与无线路由器或其他 2 4 GHz 无线设备保持至少 2 米的距离， 以尽量降低环境干扰。 –G502 X PLUS 和 G502 X LIGHTSPEED 的无线连接范围可达 10 米。 若要在嘈杂的无线环境中确保鼠标的优良性能， 并使充电连接线易 于使用， 建议将接收器和鼠标之间的距离保持在 20 厘米之内。 >2 米 14 简体中文...
- Page 15 鼠标特性 左键 （按键 G1） 右键 （按键 G2） DPI 升高 （按键 G8） 向上滚动 向左滚动 （滚轮向左倾斜） 向右滚动 （滚轮向右倾斜） 中键 （按键 G3） 向下滚动 DPI 切换 （按键 G6） 滚轮模式切换按钮 （不可编程） DPI 降低 （按键 G7） 配置文件循环切换 （按键 G9） 前进 （按键 G5） 后退 （按键 G4） 开关 (鼠标底部，...
- Page 16 默认板载配置文件 – 在 G HUB 中可以解锁和自定义多达 5 个板载内存配置文件。 第二配置文件 G 切换后 （通过 DPI 切换按键 主配置文件 游戏 第二配置文件 生产力 设置 进行 G 切换） 报告速率 约 1 毫秒 约 2 毫秒 不变 800、 1200、 1600、 2400、 3200 800、 1200、 1600、 2400、 3200 不变 1： 白色 2： 橙色 3： 青色 1：...
- Page 17 配置文件、 DPI 选择和 DPI 切换 DPI 1/配置文件 1 DPI 2/配置文件 2 DPI 3/配置文件 3 DPI 4/配置文件 4 DPI 5/配置文件 5 按下 DPI 切换按钮时： 鼠标显示与 DPI 切换速度相关联的颜色， 松开鼠标时显示此 操作之前使用的 DPI 设置颜色。 DPI 和配置文件选择通过鼠标顶部和后部的灯光表示。 DPI 变化用不同的常亮颜色 表示， 而配置文件变化用不同的闪烁颜色表示。 常见问题解答 www logitechG com/support/G502X-PLUS 17 简体中文...
- Page 18 电池使用时长 G502 X PLUS 和 G502 X LIGHTSPEED 配备 500 mAh 锂聚合物可充 电电池， 可为 G502 X 提供长达 140 小时的连续运动， 为 G502 X PLUS 提供长达 120 小时的连续运动。 充电状态： 当充电线插入设备时： ： = 充电完成 (100%) （ 设备开启或关闭状态） –常亮绿色 = 正在充电 (0 - 99%) –闪烁绿色...
- Page 19 設定說明 請依照您的喜好調整 DPI Shift 的方向 ， 或將其更換為按鈕蓋以擴展 握持面 。 外出時 ， 接收器可以存放在外蓋之後的滑鼠內部 。 19 繁體中文...
- Page 20 LIGHTSPEED 無線 USB-A 接收器位於產品托盤中之滑鼠的下方 。 將 USB-A 連接線接頭插入到您 PC 上 ， 將 USB-C 接頭插入到接收器 延長轉接器 。將 USB-A 接收器插入到轉接器 。 – LIGHTSPEED 無線接收器也可以直接插入到 PC ， 但使用連接線與 延長轉接器可確保更好的連線 ， 且在需要為滑鼠充電時可以輕鬆使 用連接線 。 將電源按鈕向上撥動可開啟滑鼠電源 。 下載羅技 G HUB 遊戲軟體可自訂您的 G502 X 滑鼠 。 可對滑鼠進行微 調以配合您的遊戲風格...
- Page 21 若要為滑鼠充電 ， 請中斷連接線與轉接器的連接 ， 將連接線插入到滑 鼠前方的 USB-C 連接埠 。 只要將滑鼠直接插入到 PC 上 ， 滑鼠就會使 用資料傳輸線模式運作 。 插入到 USB 連接埠時 ， 從 0% 電量充電到 100% 電量約需 2 小時時間 。 相容於 Powerplay 無線充電系統。 21 繁體中文...
- Page 22 提示 ： – 請在滑鼠和接收器與無線路由器或其他 2.4GHz 無線裝置之間 ， 至少 保持 2 公尺以上的距離 ， 以將環境干擾降至最低 。 – G502 X PLUS 和 G502 X LIGHTSPEED 擁有最遠可達 10 公尺的無 線操作範圍 。 若要確保在雜亂的無線環境下擁有最佳效能 ， 且保持充 電連接線處於方便使用狀態 ， 建議將接收器保持在距離滑鼠 20 公分 範圍內 。 >2 公尺 (6.5 英尺) 22 繁體中文...
- Page 23 滑鼠功能 按下左鍵 (按鈕 G1) 按下右鍵 (按鈕 G2) DPI 增加 （按鈕 G8） 向上捲動 向左捲動 (向左傾斜滾輪) 向右捲動 (向右傾斜滾輪) 按下中鍵 (按鈕 G3) 向下捲動 DPI 切換 (按鈕 G6) 滾輪模式切換按鈕 (不可自訂) DPI 降低 （按鈕 G7） 設定檔循環切換 (按鈕 G9) 前進 (G5 按鈕) 後退 (G4 按鈕) 電源開啟 / 關閉開關 (位於滑鼠底部...
- Page 24 預設內建設定檔 – 最多可解鎖 5 個內建記憶體設定檔 ， 並在 G HUB 中進行自訂 。 次要設定檔 G-SHIFT 設定 主要設定檔 遊戲 次要設定檔 生產力 (G-SHIFT 位於 DPI 切換按鈕) 1 毫秒 2 毫秒 不變 回報速率 800, 1200, 1600, 2400, 3200 800, 1200, 1600, 2400, 3200 不變 1 ： 白燈 2 ： 橙燈 3 ： 褐燈 1 ：...
- Page 25 設定檔 、 DPI 選擇與 DPI 切換 DPI 1 / 設定檔 1 DPI 2 / 設定檔 2 DPI 3 / 設定檔 3 DPI 4 / 設定檔 4 DPI 5 / 設定檔 5 按下 DPI 切換按鈕時 ， 滑鼠會顯示與 DPI 切換速度關連的顏色 ， 放開按鈕時 ， 滑鼠會顯 示此動作之前使用的...
- Page 26 電池壽命 G502 X PLUS 和 G502 X LIGHTSPEED 具有 500 mAh 的可充電鋰電池 ， 可為 G502 X 提供連續使用 140 小時的電力 ， 為 G502 X PLUS 提供連續 使用 120 小時的電力 。 充電狀態 ： 充電連接線插入到裝置時 ： – = 充電已完成 (100%) ， 裝置開啟或關閉電源 穩定綠燈...
- Page 27 설치 지침 DPI 시프트를 원하는 대로 맞추거나 버튼 커버로 교체하여 그립면을 확장할 수 있습니다 이동할 때는 수신기를 도어 뒤에 넣어 마우스에 보관할 수 있습니다 27 한국어...
- Page 28 LIGHTSPEED 무선 USB-A 수신기는 제품 트레이 마우스 아래에 있습니다 USB-A 케이블 커넥터를 PC에, USB-C 커넥터를 수신기 확장 어댑터에 연결합니다 USB-A 수신기를 어댑터에 연결합니다 – LIGHTSPEED 무선 수신기를 PC에 직접 연결해도 됩니다 다만 케이블 및 확장 어댑터를 이용해야 연결이 더욱 강력하며 마우스를 충분해야...
- Page 29 마우스를 충전하려면 어댑터에서 케이블을 분리해서 마우스의 전면에 있는 USB-C 포트에 연결합니다 PC에 직접 연결할 때는 마우스가 케이블을 통한 데이터 전송 모드에서 작동합니다 0%에서 100%까지 충전하려면 USB 포트 연결 시 약 2시간이 소요됩니다 로지텍 G PowerPlay 무선 충전 시스템과 호환됩니다 29 한국어...
- Page 30 팁: – 환경 잡음을 최소화하려면 마우스와 수신기를 무선 라우터 또는 다른 2.4 GHz 무선 장치로부터 최소 2m 이상 떨어뜨려 두십시오. – G502 X PLUS 및 G502 X LIGHTSPEED의 무선 범위는 최대 10m 입니다 잡음이 있는 무선 환경에서 최적의 성능을 구현하고 충전 케이블에 쉽게 접근하기 위해서는 수신기를 마우스에서 20cm 범위 내에 두는 것이 권장됩니다 >2m (6.5피트) 30 한국어...
- Page 31 마우스 특징 왼쪽 클릭(버튼 G1) 오른쪽 클릭(버튼 G2) DPI 높임(버튼 G8) 위로 스크롤 왼쪽 스크롤(왼쪽으로 휠 기울이기) 오른쪽 스크롤(오른쪽으로 휠 기울이기) 가운데 클릭(버튼 G3) 아래로 스크롤 DPI 전환(버튼 G6) 휠 모드 토글 버튼 (프로그래밍 불가) DPI 낮춤(버튼 G7) 프로필 순환(버튼 G9) 앞으로(버튼...
- Page 32 기본 내장 프로필 – G HUB에서 최대 5개 온보드 메모리 프로필을 잠금 해제 및 커스텀할 수 있습니다 보조 프로필 G-시프트(DPI 시프트 버튼의 설정 메인 프로필 게이밍 보조 프로필 생산성 G-시프트) 변경 사항 없음 보고율 800, 1200, 1600, 2400, 3200 800, 1200, 1600, 2400, 3200 변경...
- Page 33 프로필, DPI 선택 및 DPI 시프트 DPI 1 / 프로필1 DPI 2 / 프로필 2 DPI 3 / 프로필 3 DPI 4 / 프로필 4 DPI 5 / 프로필 5 DPI 시프트 버튼을 누르면 마우스가 DPI 시프트 속도와 연관된 컬러를 표시합니다 마우스를...
- Page 34 배터리 수명 G502 X PLUS 및 G502 X LIGHTSPEED에는 충전식 500 mAh LiPol 배터리가 들어있습니다 연속 동작 시 G502 X는 140시간, G502 X PLUS 는 120시간 동안 사용할 수 있습니다 충전 상태: 충전 케이블이 장치에 연결된 경우:: – 깜박이지 않는...
- Page 35 ©2022 Logitech. Logitech, Logitech G, Logi and their respective logos are trademarks or registered trademarks of Logitech Europe S.A. and/or its affiliates in the U.S. and other countries. All other trademarks are the property of their respective owners. Logitech assumes no responsibility for any errors that may appear in this manual.
