S+S Regeltechnik THERMASREG RTR-B Series Operating Instructions, Mounting & Installation

Hide thumbs Also See for THERMASREG RTR-B Series:
Table of Contents
  • Technische Daten
  • Wichtige Hinweise
  • Technical Data
  • Caractéristiques Techniques
  • Thermostat D'ambiance
  • Технические Данные

Advertisement

Available languages

Available languages

  • ENGLISH, page 6

Quick Links

Download this manual
D G F r

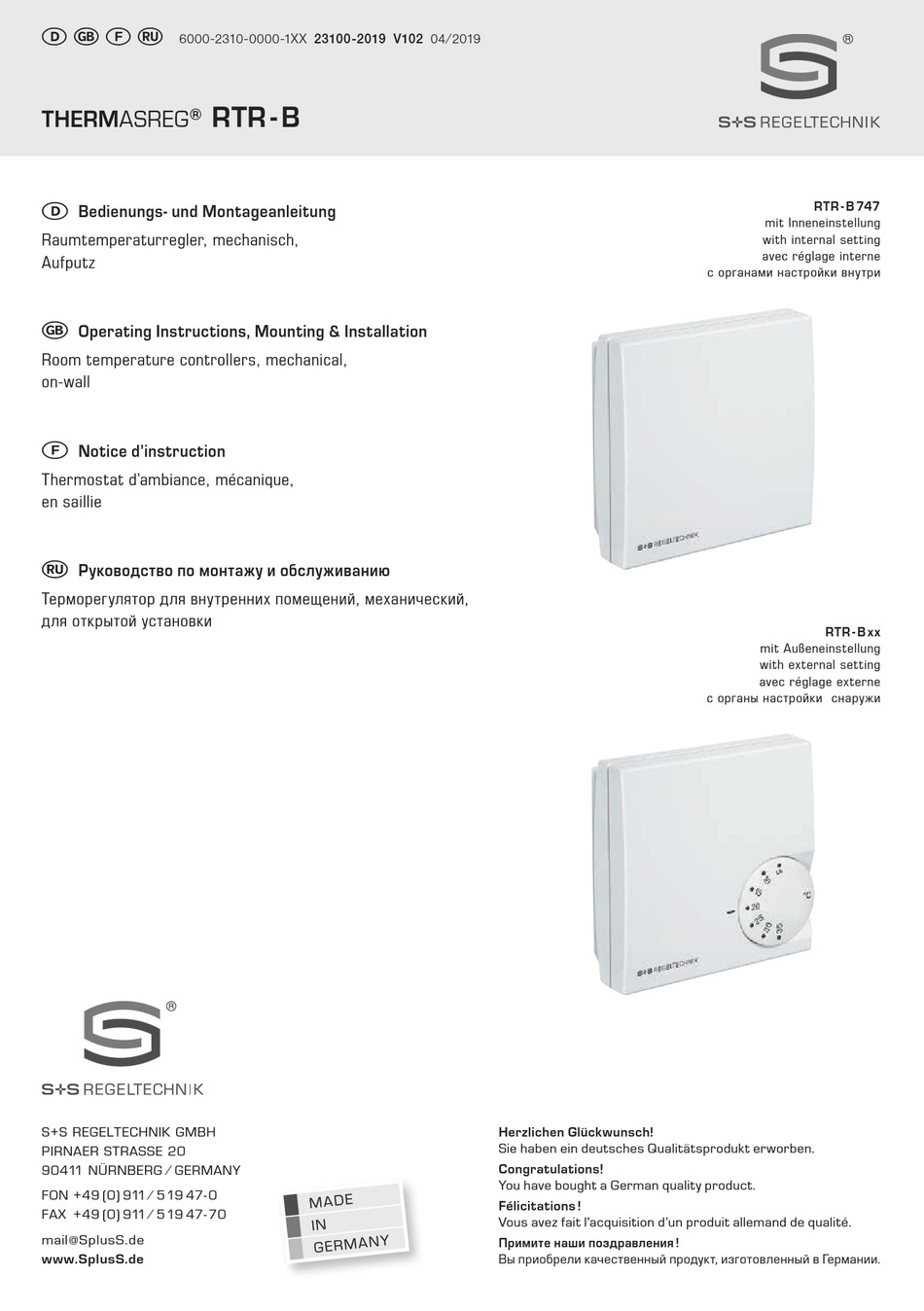

6000-2310-0000-1XX 23100-2019 V102 04 ⁄ 2019
RTR - B
THERMASREG
® 
D
Bedienungs- und Montageanleitung
Raumtemperaturregler, mechanisch,
Aufputz
G
Operating Instructions, Mounting & Installation
Room temperature controllers, mechanical,
on-wall
F
Notice d'instruction
Thermostat d'ambiance, mécanique,
en saillie
r
Руководство по монтажу и обслуживанию
Терморегулятор для внутренних помещений, механический,
для открытой установки
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
RTR - B 747
mit Inneneinstellung
with internal setting
avec réglage interne
с органами настройки внутри
RTR - B xx
mit Außeneinstellung
with external setting
avec réglage externe
c органы настройки снаружи

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the THERMASREG RTR-B Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for S+S Regeltechnik THERMASREG RTR-B Series

Summary of Contents for S+S Regeltechnik THERMASREG RTR-B Series

  • Page 1 для открытой установки RTR - B xx mit Außeneinstellung with external setting avec réglage externe c органы настройки снаружи S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
  • Page 2 D G F r RTR - B THERMASREG ®  Gehäuse E 1 (Abb. ähnlich) Maßzeichnung Housing E 1 (Picture similar) Dimensional drawing boîtier E 1 (Fig. similaire) Plan coté Габаритный чертеж Корпус E 1 (похожое изображ) Gehäuse E 1 mit Poti (Abb. ähnlich) Maßzeichnung Housing E 1 with one potentiometer (Picture similar) Dimensional drawing...

  • Page 3: Technische Daten

    ® THERMASREG RTR -B Rev. 2019 - V22 Einstufiger, mechanischer Einzelraumregler, Bi-Metalltechnik, THERMASREG ® RTR - B mit thermischer Rückführung, geeignet zur Temperaturüber- wachung oder -regelung in trockenen Räumen bzw. zur Ansteuerung von Heizungen aller Art, als Raumthermostat. Bei stromlos offenen Heizkörper- ventilen ist der Kühlausgang vom Wechsler (Schließer) anzuschließen.
  • Page 4 ® THERMASREG RTR -B Rev. 2019 - V22 Anschlussbild RTR - B 121 Anschlussbild RTR - B 721 Anschlussbild RTR - B 124 Anschlussbild RTR - B 747 24 V...

  • Page 5: Wichtige Hinweise

    Wichtige Hinweise Als AGB gelten ausschließlich unsere sowie die gültigen „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektro industrie“ (ZVEI Bedingungen) zuzüglich der Ergänzungsklausel „Erweiterter Eigentumsvorbehalt“. Außerdem sind folgende Punkte zu beachten: – Vor der Installation und Inbetriebnahme ist diese Anleitung zu lesen und die alle darin gemachten Hinweise sind zu beachten! –...

  • Page 6: Technical Data

    ® THERMASREG RTR -B Rev. 2019 - V22 One-step mechanical single room controller THERMASREG ® RTR - B in bi-metal technology with thermal feedback for monitoring or controlling temperatures in dry rooms, or for activating any kind of heating system as room thermostat. For currentless open radiator valves, the cooling output from the changeover contact (normally open contact) must be connected.
  • Page 7 ® THERMASREG RTR -B Rev. 2019 - V22 Connecting diagram RTR - B 121 Connecting diagram RTR - B 721 Connecting diagram RTR - B 124 Connecting diagram RTR - B 747 24 V...
  • Page 8 General notes Our “General Terms and Conditions for Business“ together with the “General Conditions for the Supply of Products and Services of the Electrical and Electronics Industry“ (ZVEI conditions) including supplementary clause “Extended Retention of Title“ apply as the exclusive terms and conditions. In additionIn addition, the following points are to be observed: –...

  • Page 9: Caractéristiques Techniques

    ® THERMASREG RTR -B Rev. 2019 - V22 Le thermostat d’ambiance THERMASREG ® RTR - B, régulateur individuel par pièce mécanique à un étage, technique du bimétal, avec optimisation thermique, est conçu pour la surveillance ou la régulation de température dans des locaux secs ou le pilotage de chauffages de toutes sortes, comme thermostat d'ambiance.
  • Page 10 ® THERMASREG RTR -B Rev. 2019 - V22 Schéma de raccordement RTR - B 121 Schéma de raccordement RTR - B 721 Schéma de raccordement RTR - B 124 Schéma de raccordement RTR - B 747 24 V...
  • Page 11 Généralités Seules les CGV de la société S+S, les « Conditions générales de livraison du ZVEI pour produits et prestations de l’industrie électronique » ainsi que la clause complémentaire « Réserve de propriété étendue » s’appliquent à toutes les relations commerciales entre la société S+S et ses clients. Il convient en outre de respecter les points suivants : –...

  • Page 12: Технические Данные

    ® THERMASREG RTR -B Rev. 2019 - V22 Одноступенчатый механический регулятор для отдельных помещений, биметаллический, THERMASREG ® RTR - B, с обратной связью по темпе- ратуре, может применяться в качестве термостата для контроля или регулирования температуры в сухих помещениях, а также для управления отопительным...
  • Page 13 ® THERMASREG RTR -B Rev. 2019 - V22 Схема соединения RTR - B 121 Схема соединения RTR - B 721 Схема соединения RTR - B 124 Схема соединения RTR - B 747 24 V...
  • Page 14 Указания к продуктам В качестве Общих Коммерческих Условий имеют силу исключительно наши Условия, а также действительные «Общие условия поставки продукции и услуг для электрической промышленности» (ZVEI) включая дополнительную статью «Расширенное сохранение прав собственности». Помимо этого, следует учитывать следующие положения: – Перед установкой и вводом в эксплуатацию следует прочитать данное руководство; должны быть учтены все приведенные в нем указания! –...
  • Page 15 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
  • Page 16 D G F r RTR - B THERMASREG ® ...
