HARTING 20 99 000 1035 Instruction Sheet

Bedienungsanleitung

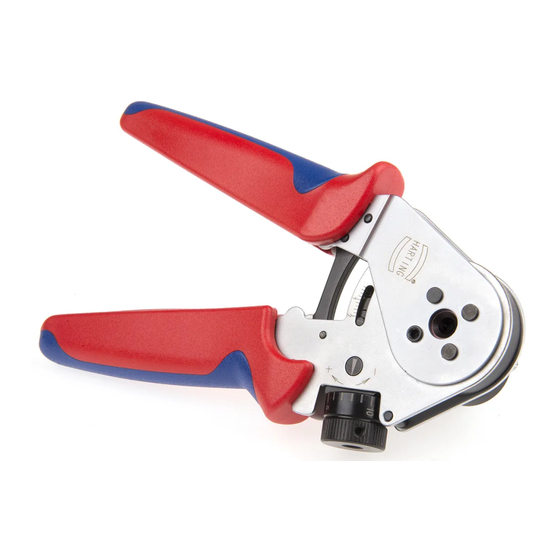

HARTING Vierdorncrimpzange
Art.-Nr. 20 99 000 1035
Allgemeines
Die HARTING LWL Vierdorncrimpzange ist eine Handcrimpzange, gefertigt nach dem neuesten Stand
der Technik und den anerkannten sicherheitstechnischen Regeln. Die Handcrimpzange darf nur in
technisch einwandfreiem Zustand benutzt werden.
Die Crimpzange wird zum Vercrimpen von gedrehten LWL-Kontakten eingesetzt.
Die Zange ist nur für den in der Bedienungsanleitung beschriebenen Zweck zu verwenden. Eine
eigenmächtige Veränderung oder eine nicht bestimmungsgemäße Verwendung der Handcrimpzange
schließt eine Haftung des Herstellers für daraus resultierende Schäden aus.

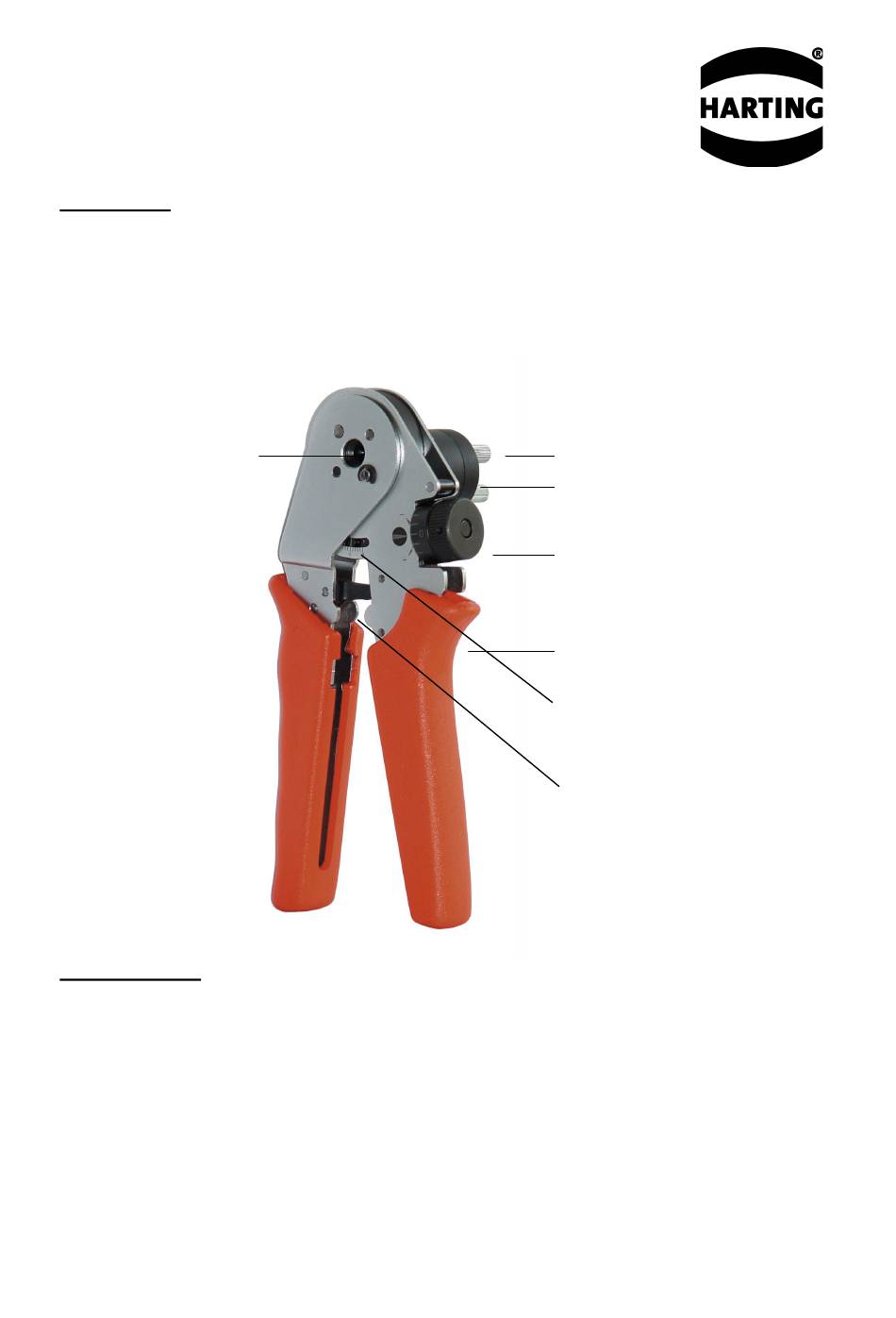

Crimpstelle
Funktionsweise
- Crimpmaß- und Locatoreinstellung für den zu vercrimpenden Verbinder aus der beiliegenden
Matrix entnehmen.
- Die Crimpmaßeinstellung (Crimptiefe der Crimpdorne) über Stelleinrichtung vornehmen.
- Locator durch seitliches Anheben in die laut Matrix festgelegte Stellung bringen.
Bitte zu b e ach ten , d a s s h ierb ei d ie Ko n takta u fn ah m en n ich t ein g ed rü ckt u n d ve rrieg elt s in d .
- Kontaktaufnahme in den Locator eindrücken und durch eine 90° Drehung verriegeln.
- LWL-Kontakte in die Crimpstelle bis zum Anschlag einlegen und Zange bis zur ersten Raststufe
schließen.
- Das vorbereitete Kabel in den in der Zange befindlichen LWL Kontakt bis zum Anschlag einführen,
mit leichtem Druck Kabel und Verbinder gegen den Anschlag drücken und Zange schließen.
- Den vercrimpten LWL Kontakt aus der Zange entnehmen.
- Bei Auswahl einer neuen Locatorstellung ist zuerst die Kontaktaufnahme zu entriegeln und in die
Ausgangsposition zu bringen, bevor die neue Einstellung vorgenommen wird.
Kontaktaufnahme
Locator
Stellrad und Verstellspindel
zur Crimpmaßeinstellung mit
0,01 mm Teilung für Feineinstellung
Öffnung zur Betätigung des
Notlösehebels
metrische Skala mit 0,2 mm Teilung
für Grobeinstellung
Endanschlag
20 99 000 1035 9900
