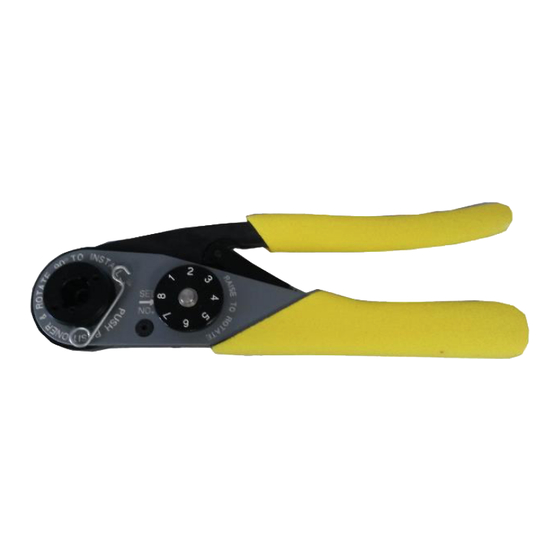

HARTING 09 99 000 0501 Instruction Manual

Anleitung für HARTING Crimp Zange für Gedrehte D-Sub Inn.Coax/Signal Kontakte
Manual for HARTING Crimp tool for Turned D-Sub Inn,Coac/Signal Contacts
Anleitung für
Crimp Zange 09 99 000 0501
Information
Das Werkzeug verfügt über eine Sicherheits-
verriegelung, die das Crimpwerkzeug erst
nach einem vollständigen Crimp freigibt

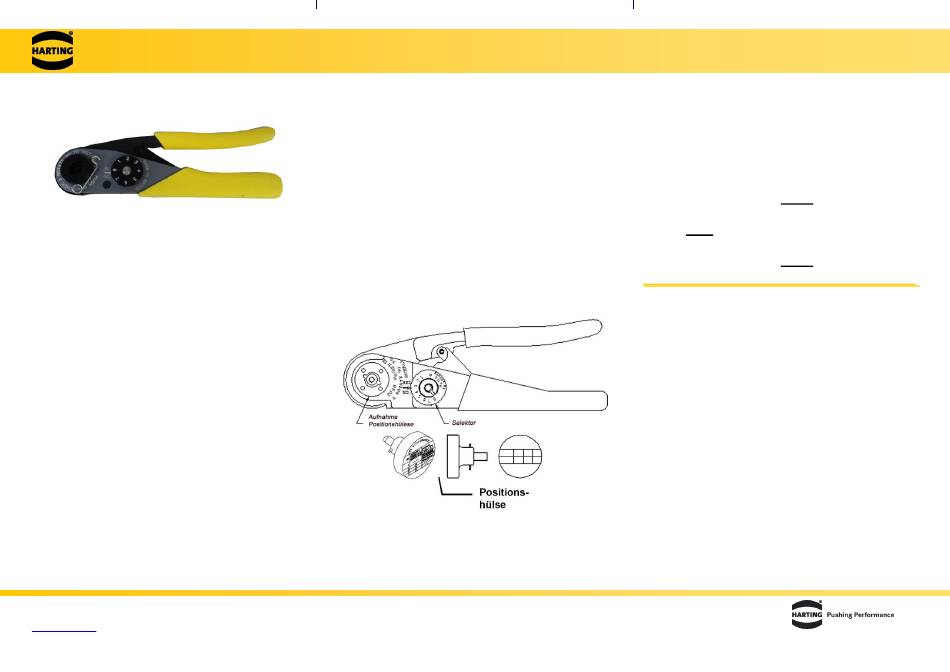

Vorbereitung
1. Das Werkzeug muss entriegelt und
vollständig geöffnet sein.
2. Den Sicherheitsclip aus der Öse der
Positionierhülsenaufnahme ziehen.
3. Die für den Kontakt notwendige
Positionshülse auswählen.
4. Die Positionshülse aufsetzen und um
90° drehen, bis der Bajonettverschluss
einrastet.
5. Die Positionshülse mit dem Sicher-
heitsclip sichern (optional).
6. Auf der Positionshülse können die
Einstelldaten für den Selektor ab-
gelesen werden.
7. Bei vollständig geöffnetem Werkzeug
den Selektor-Knopf anheben und in
die entsprechende Stellung drehen
HARTING Electronics GmbH
D – 32339 Espelkamp
electronics@HARTING.com
www.HARTING.com
(Pfeil zeigt auf die gewählte Ein-
stellung).
8. Zum Austausch der Positionshülse
den Sicherheitsclip entfernen und den
Punkt 4 in umgekehrter Reihenfolge
befolgen.
Crimpen
1. Den Kontakt und den vorbereiteten
Draht in die Öffnung gegenüber der
Positionshülse stecken.
2. Die Handhebel zusammendrücken.
Die Handhebel werden erst frei-
gegeben, wenn die Crimpung erfolgt
ist Draht und Kontakt entnehmen.
09990000501_De_En_2517.docx 09 99 000 0501 DE EN Version 2.01
Art.Nr.
09 99 000 0501.01
Part no.
Wartung
Das Werkzeug ist wartungsfrei. Es ist drauf
zu achten, dass die Crimpöffnung frei von
Rückständen und Schmutz ist.
Es ist darauf zu achten, dass
• das Werkzeug nicht in Reinigungs-
bäder getaucht wird
• kein Öl zur Schmierung benutzt
wird
• das Werkzeug nicht zerlegt wird
Werkzeug nur zum Crimpen nutzen!
Nur HARTING Crimpkontakte können mit dem
Werkzeug verarbeitet werden!
Das Werkzeug vor Staub und Feuchtigkeit
schützen!
Das Werkzeug nicht mit Gewalt öffnen!
Überprüfungsset kann gesondert bestellt
werden.
