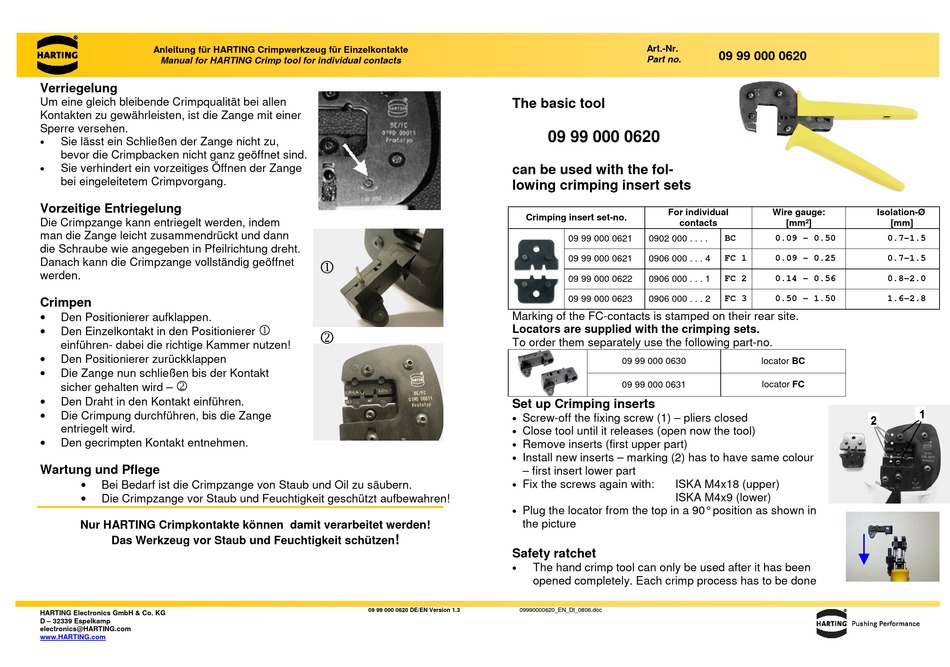

Anleitung für HARTING Crimpwerkzeug für Einzelkontakte
Manual for HARTING Crimp tool for individual contacts
Verriegelung
Um eine gleich bleibende Crimpqualität bei allen
Kontakten zu gewährleisten, ist die Zange mit einer
Sperre versehen.
Sie lässt ein Schließen der Zange nicht zu,
•
bevor die Crimpbacken nicht ganz geöffnet sind.
Sie verhindert ein vorzeitiges Öffnen der Zange
•
bei eingeleitetem Crimpvorgang.
Vorzeitige Entriegelung
Die Crimpzange kann entriegelt werden, indem
man die Zange leicht zusammendrückt und dann
die Schraube wie angegeben in Pfeilrichtung dreht.
Danach kann die Crimpzange vollständig geöffnet
werden.
Crimpen
Den Positionierer aufklappen.
•
Den Einzelkontakt in den Positionierer
•
einführen- dabei die richtige Kammer nutzen!
Den Positionierer zurückklappen
•
Die Zange nun schließen bis der Kontakt
•
sicher gehalten wird –
2
Den Draht in den Kontakt einführen.
•
Die Crimpung durchführen, bis die Zange
•
entriegelt wird.
Den gecrimpten Kontakt entnehmen.
•
Wartung und Pflege
Bei Bedarf ist die Crimpzange von Staub und Oil zu säubern.
•
Die Crimpzange vor Staub und Feuchtigkeit geschützt aufbewahren!
•
Nur HARTING Crimpkontakte können damit verarbeitet werden!
Das Werkzeug vor Staub und Feuchtigkeit schützen
HARTING Electronics GmbH & Co. KG
D – 32339 Espelkamp
electronics@HARTING.com
www.HARTING.com
1
1
2
!
09 99 000 0620 DE/EN Version 1.3
Art.-Nr.
Part no.

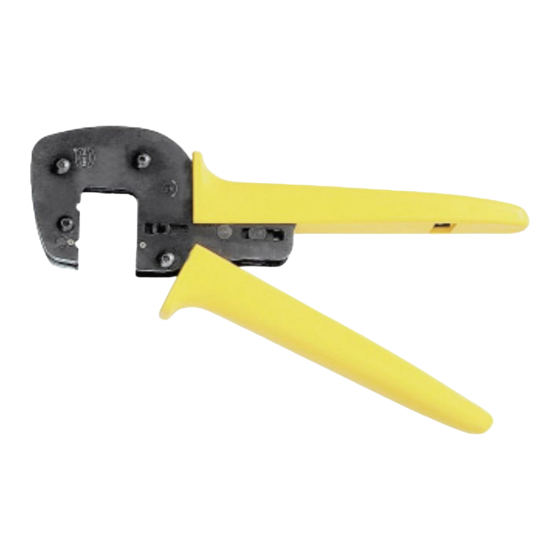

The basic tool
09 99 000 0620
can be used with the fol-
lowing crimping insert sets
For individual
Crimping insert set-no.
contacts
09 99 000 0621 0902 000 . . . .
09 99 000 0621 0906 000 . . . 4
09 99 000 0622 0906 000 . . . 1
09 99 000 0623 0906 000 . . . 2
Marking of the FC-contacts is stamped on their rear site.
Locators are supplied with the crimping sets.
To order them separately use the following part-no.
09 99 000 0630
09 99 000 0631
Set up Crimping inserts
Screw-off the fixing screw (1) – pliers closed
•
Close tool until it releases (open now the tool)
•
Remove inserts (first upper part)
•
Install new inserts – marking (2) has to have same colour
•
– first insert lower part
Fix the screws again with: ISKA M4x18 (upper)
•
ISKA M4x9 (lower)
Plug the locator from the top in a 90° position as shown in
•
the picture
Safety ratchet
The hand crimp tool can only be used after it has been
•
opened completely. Each crimp process has to be done
09990000620_EN_Dt_0806.doc
09 99 000 0620
Wire gauge: Isolation-Ø
[mm²] [mm]
BC 0.09 – 0.50 0.7-1.5
FC 1 0.09 – 0.25 0.7-1.5
FC 2 0.14 – 0.56 0.8-2.0
FC 3 0.50 – 1.50 1.6-2.8
locator BC
locator FC
