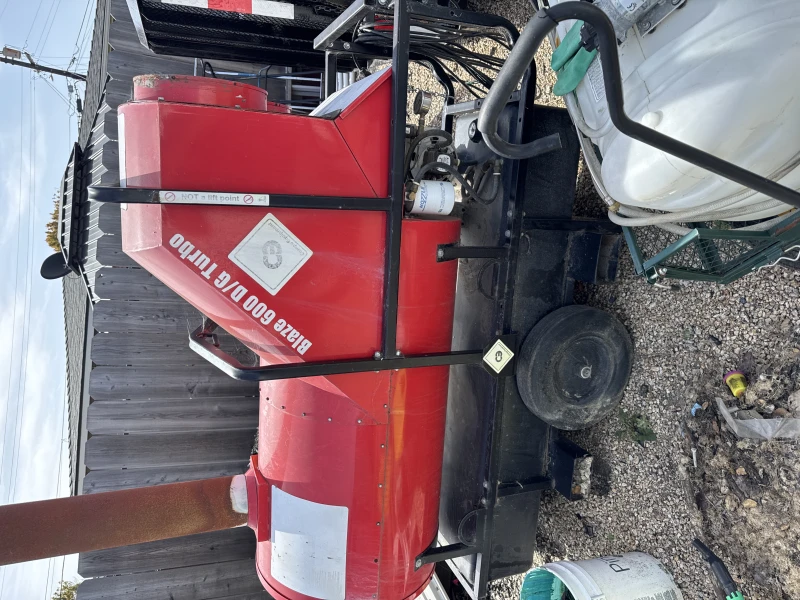

OIL FIRED SPACE HEATER: BLAZE 600 D TURBO
Installation Instructions-Manual-Maintenance-Parts List
CAUTION: DO NOT TAMPER WITH HEATER OR ITS CONTROLS. CALL A QUALIFIED SERVICE TECHNICIAN
Retain manual for future reference June 25/14 REV 1
CERTIFIED FOR USE IN CANADA AND THE U.S.A.
Tel: (905) 793-2525 | Fax: (905) 793-8768 |
1-800-486-4328
1-204-633-1999
REPORT # 0367MH007S
CAMPO EQUIPMENT CO. LTD. (ECOBLAZE)
6 Carson Court, Brampton, ON, CANADA, L6T 4P8
100 Eagle Drive
Winnipeg, MB Canada
www.campoequipment.com
P a g e
sales@hermannelson.com
www.hermannelson.com
| 1

Advertisement

loading

Related Manuals for Aerotech BLAZE 600 D

Summary of Contents for Aerotech BLAZE 600 D

  • Page 1 OIL FIRED SPACE HEATER: BLAZE 600 D TURBO REPORT # 0367MH007S Installation Instructions-Manual-Maintenance-Parts List CAUTION: DO NOT TAMPER WITH HEATER OR ITS CONTROLS. CALL A QUALIFIED SERVICE TECHNICIAN Retain manual for future reference June 25/14 REV 1 CERTIFIED FOR USE IN CANADA AND THE U.S.A.
  • Page 2 FOLLOWED THE INSTALLATION OF THE UNIT SHALL BE IN ACCORDANCE WITH THE REGULATIONS OF THE AUTHORITIES HAVING JURISDICTION BLAZE 600 D TURBO NOTE: THIS HEATER IS INTENDED FOR USE PRIMARILY AS TEMPORARY HEATING OF BUILDINGS UNDER CONSTRUCTION, ALTERATION OR REPAIR DO NOT TAMPER WITH THE HEATER AND CONTROLS! THE HEATER MUST BE SERVICED BY QUALIFIED SERVICE PERSONNEL.
  • Page 3 CAMPO EQUIPMENT CO. LTD. (ECOBLAZE) 1-800-486-4328 100 Eagle Drive sales@hermannelson.com 6 Carson Court, Brampton, ON, CANADA, L6T 4P8 1-204-633-1999 Winnipeg, MB Canada www.hermannelson.com Tel: (905) 793-2525 | Fax: (905) 793-8768 | www.campoequipment.com P a g e...
  • Page 4 AUTHORITIES HAVING JURISDICTION. READ INSTRUCTIONS PRIOR TO STARTING HEATERS BLAZE 600 D TURBO THIS UNIT IS APPROVED FOR USE WITH NO. 1 AND NO. 2 FUEL OIL . NEVER USE GASOLINE OR CRANKCASE OIL WHICH MAY CONTAIN GASOLINE AS FUEL FOR THE HEATER. NEVER ATTEMPT TO BURN GARBAGE OR PAPER IN THE HEATER AND REMOVE ALL PAPER AND RAGS FROM AROUND THE HEATER.
  • Page 5 CODE AND IN THE UNITED STATES AS OUTLINED IN THE BOCA CODE, OR THE NFPA 70 NATIONAL ELECTRICAL CODE. WARNING: LACK OF COMBUSTION AIR CAN CAUSE A DIRTY FIRE, ODOURS IN ENCLOSED SPACES, AND BACKDRAFTING, POTENTIALLY RESULTING IN NAUSEA OR ASPHYXIATION OF THE OCCUPANTS. BLAZE 600 D BLAZE 600D- SPECIFICATIONS BECKETT (OIL) Burner Make & Model...
  • Page 6 Outlet Duct Size 16” or (2) X 12” Inlet Duct Size 16” or (2) X 12” Nozzle 2.75 GPH X 60 B Pump Pressure 175 PSI 4.2 GPH Fuel No. 1 or No. 2 / Kerosene or Furnace Oil Head Setting Air Setting (Beckett- Shutter/Band)) APPROVAL AGENCY...
  • Page 7 CONNECTING TO AN EXTERNAL FUEL TANK (BLAZE 600 D TURBO) Beckett CF800 is fitted with 3/8” SAE male fittings and is set up for a 2 line system to eliminate priming. Ensure fuel tank has a supply line and a return line and connect the supply line to the 3/8”...
  • Page 8 Blaze 600D Schematic with E Motor Blaze 600D Schematic with R Motor (Beckett CF375 Oil Burner) (Beckett CF375 Oil Burner) CAMPO EQUIPMENT CO. LTD. (ECOBLAZE) 6 Carson Court, Brampton, ON, CANADA, L6T 4P8 Tel: (905) 793-2525 | Fax: (905) 793-8768 | www.campoequipment.com P a g e 1-800-486-4328...
  • Page 9 SEQUENCE OF OPERATION FOR BLAZE 600 D TURBO With “Selector Switch” in “Thermostat” position and remote thermostat plugged into receptacle: 1: Remote stat senses a drop in temperature and the ignition control module is energized. 2: The module performs a safe start check and the burner and spark generator start. Burner lights, ignition stops, and flame current is sensed.

  • Page 10: Installation Instructions

    IF HEATER FAILS TO START 1.) PRESS AND HOLD THE RED BUTTON ON THE BECKETT GENISYS CONTROLLER LOCATED ON THE CONTROL PANEL FOR 3 SECONDS TO RESET. 2.) CHECK FUEL LEVEL, FILTER, NOZZLE AND SUCTION TUBING. 3.) ENSURE PROPER POWER SUPPLY AND WIRE GAUGE IS BEING USED. 4.) IF HEATER FAILS TO IGNITE AFTER 3 ATTEMPTS, CALL YOUR SUPPLIER FOR SERVICE.
  • Page 11 NOTE: Installation clearances are as follows: 3 feet SIDES 3 feet BURNER END 3 feet DISCHARGE END 10 feet VENT CONNECTOR 3 Feet COMBUSTIBLE FLOOR 6 feet FLUE PIPE CONNECTIONS VENT TO OUTDOORS FOR INSTALLATION ON NON-COMBUSTIBLE FLOORS ONLY When the heater is connected to a flue pipe the flue pipe shall terminate in a vertical section at least two feet long.
  • Page 12 INSTALLATION CLEARANCES MAXIMUM ALLOWABLE DUCT LENGTHS BLAZE 600 D – Total 150ft (Max 24ft on inlet) RETURN DUCTS 16” or optional 2 X 12” SUPPLY DUCTS 2 X 12” or optional 16” THIS HEATER IS FOR USE WITH AND WITHOUT DUCTWORK WHEN USING DUCTWORK AVOID ANY KINKS OR SHARP BENDS.
  • Page 13 continue to run the supply fan until the heat exchanger has cooled sufficiently. This feature will help prolong the life of the heat exchanger. The temperature controller must be replaced if the fan motor does not shut off after the heat exchanger has cooled down.
  • Page 14 SERVICE OF THE UNIT TO MAINTAIN OPTIMUM PERFORMANCE AND RELIABILITY. WARNING: TURN OFF THE FUEL SUPPLIES AND POWER BEFORE PERFORMING SERVICE WORK. THE 120V CIRCUIT IS A POTENTIAL ELECTROCUTION HAZARD. COMBUSTION AIR ADJUSTMENTS BLAZE 600 D BLAZE 600D- SPECIFICATIONS BECKETT (OIL) 2.75 GPH X 60 B...

  • Page 15: Thermostat Operation

    8.) Shut off burner, let unit cool down. The unit is now adjusted for 588,000 input BTU’s. THERMOSTAT OPERATION The BLAZE 600 D can be operated with a thermostat control. An optional Remote Thermostat is available for temperature control for the space being heated. To connect the stat, simply plug the stat into an extension cord and the extension cord into the outlet marked “REMOTE STAT”.
  • Page 16 MAZOUT CHAUFFAGE: BLAZE 600 D TURBO Rapport # # 0367MH007S Instructions d’installation-Manuel-Entretien-Liste des Pièces MISE EN GARDE : NE MODIFIEZ PAS LE RADIATEUR OU SES CONTRÔLES. CONSULTEZ UN TECHNICIEN DE SERVICE QUALIFIÉ Conservez Ce Manuel Pour Référence Future 25/06/14 RÉV 1 CERTIFIÉ...
  • Page 17 LES EXIGENCES DES AUTORITÉS LOCALES AVEC COMPÉTENCE ET DOIT ÊTRE SUIVIE L'INSTALLATION DE L'UNITÉ DOIT ÊTRE CONFORME AUX RÈGLEMENTS DE LA AUTORITES LOCALES AVEC JURIDICTION BLAZE 600 D TURBO NOTE : CE RADIATEUR EST PRÉVU PRINCIPALEMENT POUR UN CHAUFFAGE PROVISOIRE DES BÂTIMENTS EN CONSTRUCTION, EN RÉNOVATION OU EN RÉPARATION NE MODIFIEZ PAS LE RADIATEUR ET LES CONTRÔLES ! LE RADIATEUR DOIT ÊTRE ENTRETENU PAR UN...
  • Page 18 CAMPO EQUIPMENT CO. LTD. (ECOBLAZE) 6 Carson Court, Brampton, ON, CANADA, L6T 4P8 Tel: (905) 793-2525 | Fax: (905) 793-8768 | www.campoequipment.com P a g e 1-800-486-4328 100 Eagle Drive sales@hermannelson.com 1-204-633-1999 Winnipeg, MB Canada www.hermannelson.com...
  • Page 19 LIRE LES INSTRUCTIONS AVANT DE METTRE L'APPAREIL DE CHAUFFAGE EN MARCHE BLAZE 600 D TURBO CET APPAREIL EST APPROUVÉ POUR L'UTILISATION DE MAZOUT NUMÉRO 1 ET NUMÉRO 2. NE JAMAIS UTILISER DE L'ESSENCE OU DE L’HUILE À MOTEUR QUI PEUT CONTENIR DE L'ESSENCE COMME COMBUSTIBLE.
  • Page 20 BOCA OU LE NFPA 70 “NATIONAL ELECTRICAL CODE”. AVERTISSEMENT: L'INSUFFISANCE D'AIR DE COMBUSTION PEUT ENGENDRER LE BRÛLAGE SALE, DES ODEURS DANS LES ESPACES FERMÉS ET UN REFOULEMENT D'AIR, QUI POURRAIT CAUSER LA NAUSÉE OU L’ASPHYXIE CHEZ LES OCCUPANTS. BLAZE 600 D FICHE BLAZE 600D- TECHNIQUE BECKETT (OIL) Marque et modèle de...
  • Page 21 HP DU MOTEUR Longueur des 150pi canalisations Grandeur des sorties des 16” or (2) X 12” canalisations (Temp. max. : 300 ºF) Grandeur de l’entrée des 16” or (2) X 12” canalisations Buse 2.75 GPH X 60 B Pression à la pompe 175 PSI MAX GPH 4.2 GPH...

  • Page 22: Raccordement Électrique

    RACCORDEMENT À UN RÉSERVOIR DE CARBURANT EXTERNE (BLAZE 600 D TURBO) Beckett CF800 est équipé de 3/8 "raccords mâle SAE et est mis en place pour un système à 2 lignes pour éliminer l'amorçage. Assurez-vous que le réservoir de carburant a une canalisation d’alimentation, une canalisation de retour et connecter la ligne d'alimentation à...
  • Page 23 Blaze 600D Schématique avec Moteur E Blaze 600D Schématique avec Moteur R (Brûleur à Mazout Beckett CF375) (Brûleur à Mazout Beckett CF375) CAMPO EQUIPMENT CO. LTD. (ECOBLAZE) 6 Carson Court, Brampton, ON, CANADA, L6T 4P8 Tel: (905) 793-2525 | Fax: (905) 793-8768 | www.campoequipment.com P a g e | 23...
  • Page 24 SÉQUENCE D’UTILISATION DE L’APPAREIL BLAZE 600 D TURBO Placez («Sélecteur») en position «thermostat» et le mécanisme de chauffage branché dans la prise de courant: 1. Le thermostat de chauffage perçoit une baisse de la température et le module de contrôle de l’allumage est mis sous tension.
  • Page 25 ARRÊT DE L’APPAREIL 1.) Retourner sélecteur sur "OFF". Le ventilateur d'alimentation continuera à fonctionner jusqu'à ce que l'échangeur de chaleur est suffisamment refroidi. Ne pas couper l'alimentation principale jusqu'à ventilateur d'alimentation a cessé de fonctionner et "sélecteur" est sur "OFF". AVERTISSEMENT : AVANT DE RETIRER LES PROTECTEURS OU LES ARTICLES DE SÉCURITÉ, PLACEZ «SÉLECTEUR»...

  • Page 26: Instructions D'installation

    14.) N’UTILISEZ PAS CET APPAREIL SI DES COMPOSANTS ONT ÉTÉ SUBMERGÉS DANS L’EAU. COMMUNIQUEZ IMMÉDIATEMENT AVEC UN TECHNICIEN DE SERVICE QUALIFIÉ POUR QU’IL INSPECTE L’APPAREIL ET QU’IL REMPLACE LE CONTRÔLE DU GAZ QUI A ÉTÉ SUBMERGÉ SOUS L’EAU. VALEURS ÉLECTRIQUES REQUISES : 15 A INSTRUCTIONS D'INSTALLATION 1.) Les recommandations des autorités locales ayant juridiction doivent être suivies.
  • Page 27 Tirage de la cheminée recommandée - 0,05 pouces de colonne d'eau ESPACES LIBRES AUTOUR DE L’INSTALLATION LONGUEURS MAXIMALES PERMISES DES CANALISATIONS BLAZE 600 D – (Max of 24ft en CANALISATION D'ADMISSION CONDUITS DE RETOUR 16” ou option 2 X 12”...
  • Page 28 TUYAUX Les tuyaux doivent être visuellement inspectés avant chaque utilisation du radiateur. S'il y a une abrasion ou une usure excessive ou si le tuyau est coupé, il doit être remplacé avant d’utiliser le radiateur. Les tuyaux de rechange doivent être ceux indiqués par le fabricant. RÉGULATEUR DE TEMPÉRATURE ET THERMOCOUPLE Les protocoles du régulateur de température devraient être vérifiés avant chaque saison de chauffage pour s’assurer que le brûleur s’éteindra si la température dépasse 295 ºF à...
  • Page 29 DÉTECTEUR DE FLAMME Lorsqu'on entretient l’appareil, il faut l’allumer et le faire fonctionner. Après qu'il a fonctionné quelques minutes, appuyer sur le bouton rouge de la commande principale, le maintenir enfoncé pendant une seconde puis relâcher. Si le voyant clignote une ou deux ou même trois fois, c'est que la cellule au CdS fonctionne correctement. S'il clignote quatre fois, vérifier que l’alignement est bon et que la flamme est correcte.
  • Page 30 RÉGLAGES DE L'AIR DE COMBUSTION BLAZE 600 D FICHE BLAZE 600D- TECHNIQUE BECKETT (OIL) Buse 2.75 GPH X 60 B Pression à la pompe 175 PSI Réglage de la tête Réglage de l’air (Beckett- Shutter/Band) NOTE : Les réglages ci-dessus sont des approximations fondées sur un équipement propre et en bon ordre de fonctionnement.

  • Page 31: Fonctionnement Du Thermostat

    BTU’s. FONCTIONNEMENT DU THERMOSTAT L'appareil BLAZE 600 D peut fonctionner à l'aide d'une commande thermostatique. Un thermostat facultatif est disponible pour la commande thermostatique pour l'espace que l'on doit chauffer. Pour brancher un thermostat, il suffit de le brancher à une rallonge et celle-ci à la prise indiquée « REMOTE STAT ». Vérifier que le sélecteur se trouve à la position STAT ON.
