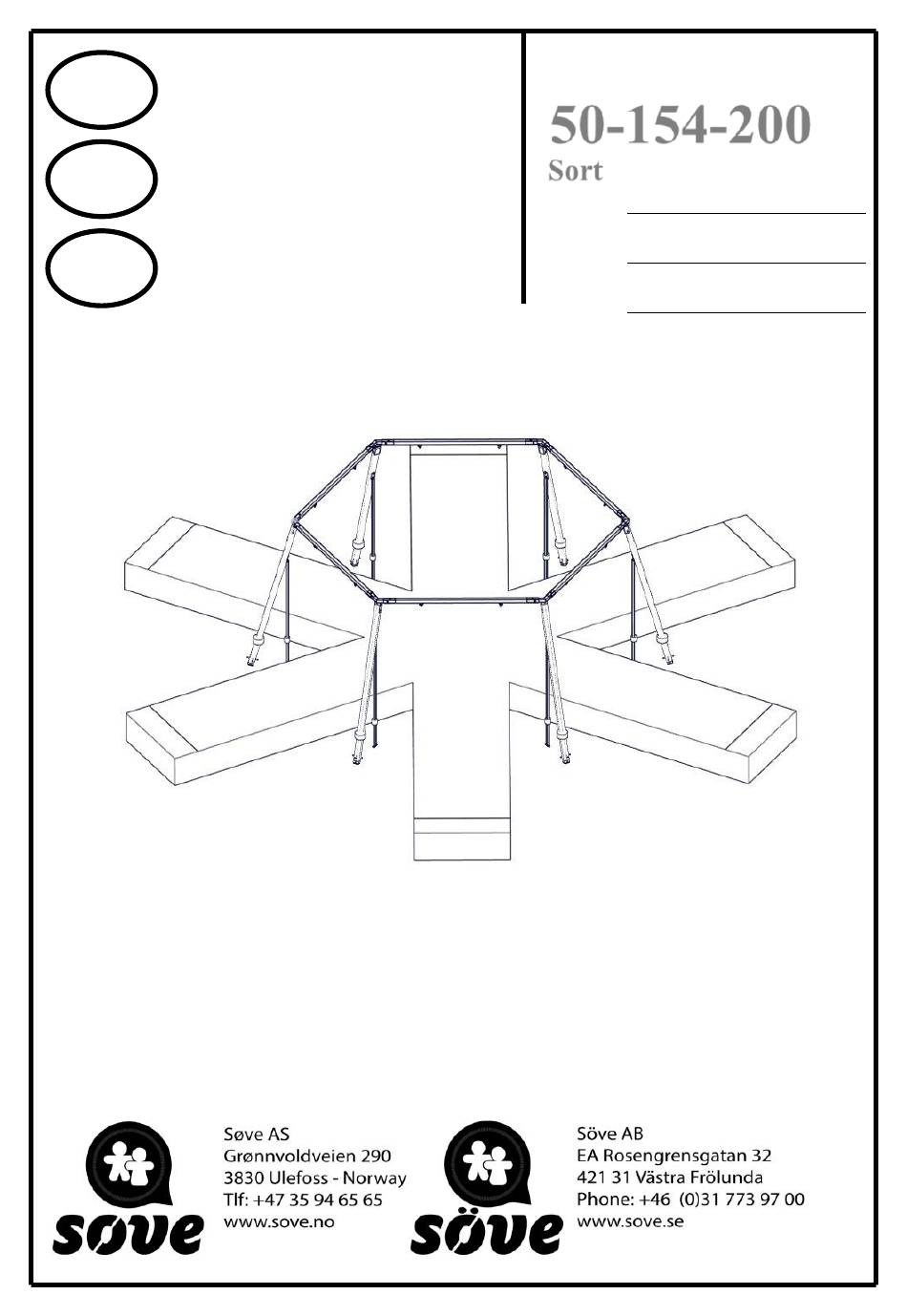

- Page 1 Søve 50-154-200 Produkt nr. / Product no. / Produkt nr. Monteringsanvisning 50-154-200 Sort Assembly Instructions Ord. nr. Dato. Monteringsanvisning Sign. 08.12.2021...
- Page 2 Søve 50-154-200 Monteringstips / Assembly Advice / Monteringstips...
- Page 3 Søve 50-154-200 Monteringstips / Assembly Advice / Monteringstips...
- Page 4 Søve 50-154-200 Betongkvalitet Betongkvalitet C25/30 Concrete quality Mengde betong Mängd betong m³ Amount of concrete Fundament størrelse Stiftelsestorlek 0,5x0,5x0,45 Foundation size For sikkerhet må fundamentene med sand eller myk jord være minst 50% større i areal För säkerheten måste grunden med sand eller mjuk jord vara minst 50% större i området...
- Page 5 Søve 50-154-200 Nødvendig verktøy / Tools required / Nödvändiga verktyg 5 mm 6 mm Torx Nr 45 Metermål Merkebånd Ø11mm Bor Mark ribbon Ø11mm Drill Märkeband Metric measure Ø11mm Borr 13 + 17mm umstock Nødvendig antall personer / Number of persons required...
- Page 6 Søve 50-154-200 Boltepakker for / Boltpackage for / Bultpaket för Sign. Huskestativ Sekskant Sort Navn Artnr/ 50-154-200 dimensjon Stolpe 95x95 SFA5117/1 Lengde = 3230 (2630-600) Sort Huskeoverligger 01-154-200 Sort Hjørnebeslag sekskanthuske 01-154-201 Sort Støttestag sekskanthuske 01-154-202 Sort Torx M8x25 04-000-025...
- Page 7 Søve 50-154-200 Boltepakker for / Boltpackage for / Bultpaket för Sign. Huskestativ Sekskant Sort Navn Artnr/ 50-154-200 dimensjon Brikke 120 3xM8 04-060-120 Brikke 50 1xM8 04-060-050 Låsemutter M12 04-040-012 Sekskantskrue M12x90 04-012-090 Produktmerking 00-400-401 (montert hos Søve)
- Page 8 Søve 50-154-200 Boltepakker for / Boltpackage for / Bultpaket för Sign. Huskestativ Sekskant Sort Navn Artnr/ 50-154-200 dimensjon Fundament Støp Støpefundament 00-003-017K (6 x 00-003-110K) (se egen delmontering)
- Page 9 Søve 50-154-200 Fundamentering med betong / Foundation concrete / Förankring med betong...
- Page 10 Søve 50-154-200 Bolten skrues HELT igjennom aluminiumen. Maks moment: 30Nm The bolt must be tightened in to the post, so that it peirces the aluminium Max torque: 30Nm Bulten skuvas HELT genom aluminiumen. Maks Vridmoment: 30Nm...
- Page 11 Søve 50-154-200 Fallhøyder / Free height of fall / Fallhöjder Sikkerhetssone / Safety zone / Säkerhetszon Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 12 Søve 50-154-200 Plassering av forankringer / Ground plan / Placering av förankringar...
- Page 13 Søve 50-154-200 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 14 Søve 50-154-200 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 15 Søve 50-154-200 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 16 Søve 50-154-200 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 17 Søve 50-154-200 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 18 Søve 50-154-200 Før utstyret tas i bruk / Before play begins / Innan lekredskapet tas i bruk...
- Page 19 Søve 50-154-200 Boltepakker for / Boltpackage for / Bultpaket för Sign. Huskestativ Sekskant Sort Navn Artnr/ 50-154-200 dimensjon Stolpe 95x95 SFA5117/1 Lengde = 3230 (2630-600) Sort Huskeoverligger 01-154-200 Sort Hjørnebeslag sekskanthuske 01-154-201 Sort Støttestag sekskanthuske 01-154-202 Sort Torx M8x25 04-000-025...
- Page 20 Søve 50-154-200 Boltepakker for / Boltpackage for / Bultpaket för Sign. Huskestativ Sekskant Sort Navn Artnr/ 50-154-200 dimensjon Brikke 120 3xM8 04-060-120 Brikke 50 1xM8 04-060-050 Låsemutter M12 04-040-012 Sekskantskrue M12x90 04-012-090 Produktmerking 00-400-401 (montert hos Søve)
- Page 21 Søve 50-154-200 Boltepakker for / Boltpackage for / Bultpaket för Sign. Huskestativ Sekskant Sort Navn Artnr/ 50-154-200 dimensjon Fundament Støp Støpefundament 00-003-017K (6 x 00-003-110K) (se egen delmontering)
- Page 22 Søve 50-154-200 Revidert 09-09-2020 Endret modell med ekstra hull på hjørnebeslaget og overligger Byttet fra bolt M10 til M12 • Oppdatert plukkliste • Oppdatert sone bilder • Oppdatert div views • Endret tekst for tiltrekking av bolter • MTK 13-04-2021...
