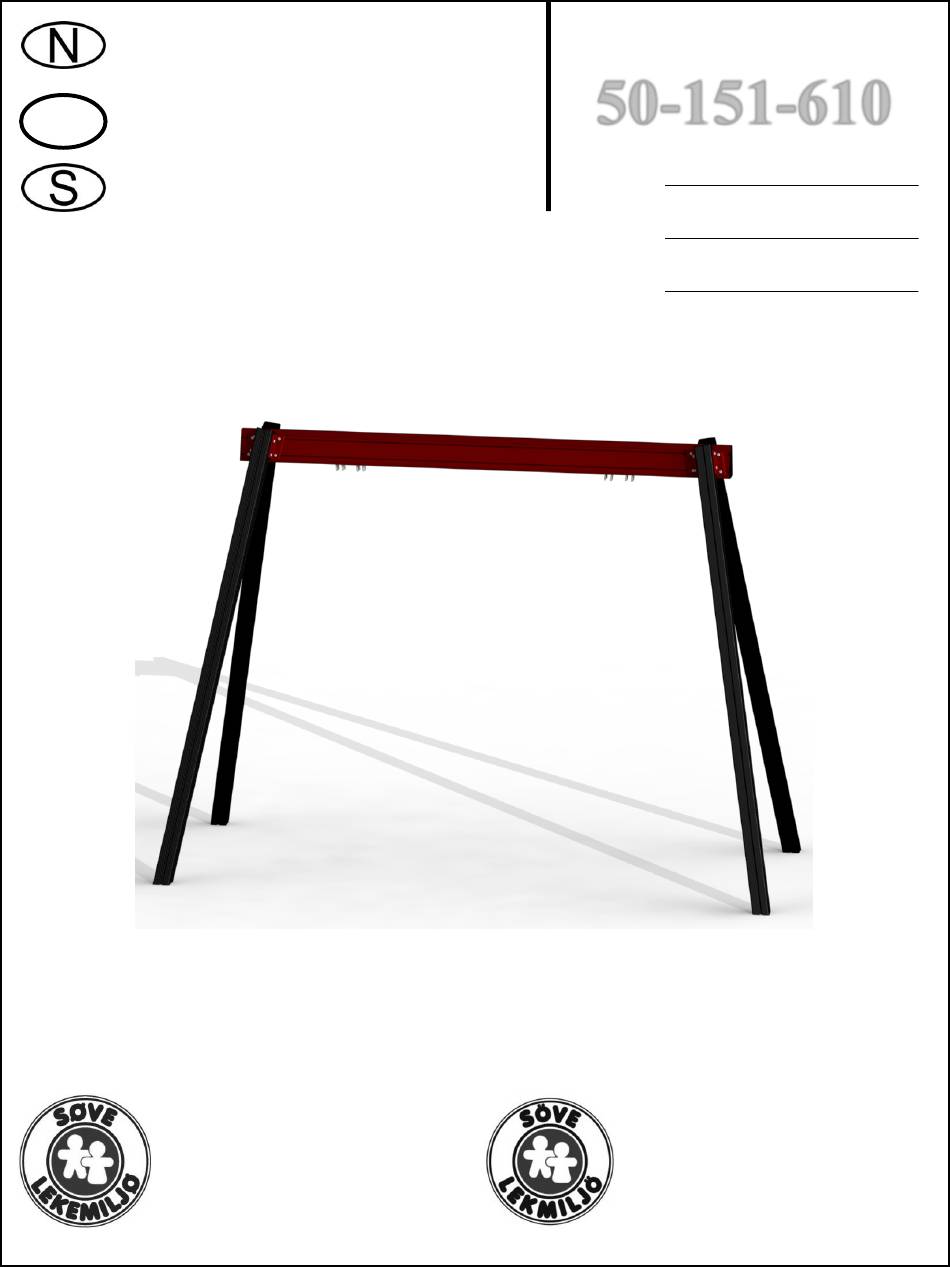

Monteringsanvisning
Assembly Instructions
UK
Monteringsanvisning
Søve Lekemiljø AS
3830 Ulefoss - Norway
Tlf: +47 35 94 65 65
www.sove.no
Produkt nr. / Product no. / Produkt nr.
50-151-610
Ordr. nr.
Dato.
Sign.
Söve AB
EA Rosengrensgata 32
421 31 Västra Frölunda
+46 (0)31 773 97 00
www.sove.se
11.11.2014

Advertisement

loading
Need help?

Need help?

Do you have a question about the 50-151-610 and is the answer not in the manual?

Questions and answers

Related Manuals for Sove 50-151-610

Summary of Contents for Sove 50-151-610

  • Page 1 Monteringsanvisning Produkt nr. / Product no. / Produkt nr. 50-151-610 Assembly Instructions Ordr. nr. Monteringsanvisning Dato. Sign. Söve AB Søve Lekemiljø AS EA Rosengrensgata 32 3830 Ulefoss - Norway 421 31 Västra Frölunda Tlf: +47 35 94 65 65 +46 (0)31 773 97 00 www.sove.no...
  • Page 2 Monteringstips / Assembly Advice / Monteringstips Les monteringsanvisningen nøye før montering. Monter elementene i den rekkefølge som vist. Boltene bør ikke skrues for hardt til før alt er montert, vatret og loddet. Skru så boltene til. NB! Ved bruk av drill, kan boltene ryke. Er lekeutstyret plassert i naturlige ferdselstraseer må...
  • Page 3 Läs monteringsanvisningen noga före montering. Montera delarna i den ordningen som anvisas Skruvarna bör inte skruvas för hårt tills allt är monterat, i våg och lodat. OBS! Vid anvendning av elektisk skruvdragare, kan bulten gå sönder. Om lekplatsen placeras vid en gångväg mm bör området säkras mot genomfart av gående och cyklister. Inspringningshinder bör placeras runt lekutrustningen ifall det är utrusting som är, t ex, gungställning.
  • Page 4 Nødvendig verktøy / Tools required / Nödvändiga verktyg 13 mm Torx Nr 45 17 mm High quality Metermål Merkebånd 5 mm Minimum18V Mark ribbon Metric measure Märkeband umstock Nødvendig antall personer / Number of persons required / Rekommenderad antal personer Anbefalt arealbehov ved montering / Recommended working space / Rekommenderad arealbehov vid montering 40 m...
  • Page 5 Sikkerhetssone / Safety zone / Säkerhetszon 8000 Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter 3950 Fallhøyder / Free height of fall / Fallhöjder 1,5 meter Alle mål er oppgitt i millimeter Scale measured in mm 1540 Alla mått är i millimeter.
  • Page 6 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet 00-400-053 04-000-035 8 x 35 mm Torx...
  • Page 7 Fundamentering med betong / Foundation concrete / Förankring med betong Bakkenivå Ground level Marknivå Støtsand Safer surface Stridsand 45° R 100 Ref NS-EN 1177 Komprimert masse. betong Compressed mass. concrete Komprimerad masse. betong Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
  • Page 8 Fundamentering / Foundation / Förankring Bakkenivå Ground level Marknivå 1433 1722 Bakkenivå Ground level Marknivå 3417 3620 Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
  • Page 9 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet OBS ! Bolter skrues helt igjennom aluminiumsstolpene. Om elektrisk drill brukes anbefales 18 V Bolts must be tightened through the post, so that it pierces the aluminium. Bultarna skruvas rakt igenom aluminiumstolparna. Om elektrisk skruvdragare används rekommenderas 18 V...
  • Page 10 1 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 50-151-610 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 00-400-053 3230 x 95 x 95 04-000-030 8 x 30 mm Torx 01-151-610...
  • Page 11 2 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 50-151-610 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt In order Not in order Beställt Ej beställt 04-000-035 00-003-100 8 x 35 mm Torx...
  • Page 13 04-050-008 04-000-030 8 mm 8 x 30 mm Torx Fundament støpes...
  • Page 14 Før utstyret tas i bruk / Before play begins / Innan lekredskapet tas i bruk Påse at fallunderlag er utlagt i henhold til gjeldende regler eller vår anbefaling (se punkt 8) Fjern alle monteringshjelpemidler ( rester av betong, planker, paller, plast, og lignende) Før utstyret tas i bruk,burde man sjekke at det ikke er fare for at anorakksnorer og lignende som kan hekte seg fast noen steder på...
  • Page 15 1 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 50-151-610 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 00-400-053 3230 x 95 x 95 04-000-030 8 x 30 mm Torx 01-151-610...
  • Page 16 2 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 50-151-610 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt In order Not in order Beställt Ej beställt 04-000-035 00-003-100 8 x 35 mm Torx...
