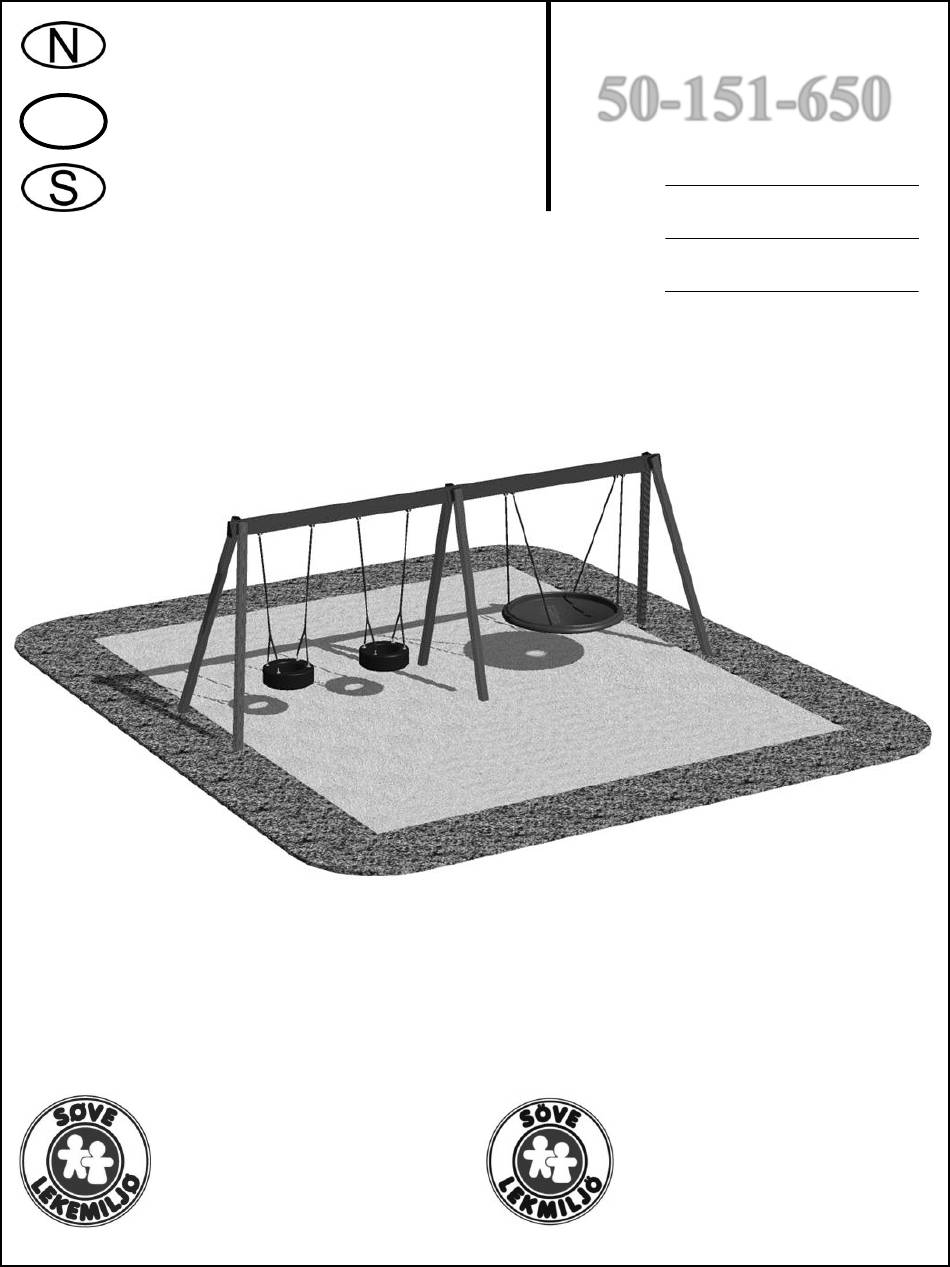

Monteringsanvisning
Assembly Instructions
EN
Monteringsanvisning
Søve Lekemiljø AS
3830 Ulefoss - Norway
Tlf: +47 35 94 65 65
www.sove.no
Produkt nr. / Product no. / Produkt nr.
50-151-650
Ordr. nr.
Dato.
Sign.
Söve AB
EA Rosengrensgata 32
421 31 Västra Frölunda
+46 (0)31 773 97 00
www.sove.se
11.11.2014
Advertisement
Related Manuals for Sove 50-151-650
Summary of Contents for Sove 50-151-650
- Page 1 Monteringsanvisning Produkt nr. / Product no. / Produkt nr. 50-151-650 Assembly Instructions Ordr. nr. Monteringsanvisning Dato. Sign. Söve AB Søve Lekemiljø AS EA Rosengrensgata 32 3830 Ulefoss - Norway 421 31 Västra Frölunda Tlf: +47 35 94 65 65 +46 (0)31 773 97 00 www.sove.no...
- Page 2 Monteringstips / Assembly Advice / Monteringstips Les monteringsanvisningen nøye før montering. Monter elementene i rekkefølgen som vist. Boltene bør ikke skrues for hardt til før alt er montert, vatret og loddet. Skru så boltene til. NB! Ved bruk av drill, kan boltene ryke. Er lekeutstyret plassert i naturlige ferdselstraséer må...
- Page 3 Läs monteringsanvisningen noga före montering. Montera delarna i den ordningen som anvisas Skruvarna bör inte skruvas för hårt tills allt är monterat, i våg och lodat. OBS! Används elektrisk skruvdragare, kan bulten gå sönder. Hårddra därför manuelt! Om lekplatsen placeras vid en gångväg mm bör området säkras mot genomfart av gående och cyklister.
- Page 4 Nødvendig verktøy / Tools required / Nödvändiga verktyg 13 mm Torx Nr 45 17 mm High quality Metermål Merkebånd 5 mm Minimum 18V Mark ribbon Metric measure Märkeband umstock Nødvendig antall personer / Number of persons required / Rekommenderad antal personer Anbefalt arealbehov ved montering / Recommended working space / Rekommenderad arealbehov vid montering 52,36 m...
- Page 5 Sikkerhetssone / Safety zone / Säkerhetszon 8000 Alle mål er oppgitt i millimeter Scale measured in mm 7300 Alla mått är i millimeter Fallhøyder / Free height of fall / Fallhöjd Fallhøyde mangler Alle mål er oppgitt i millimeter 1490 1540 Scale measured in mm Alla mått är i millimeter.
- Page 6 Fundamentering / Foundation / Förankring Bakkenivå Ground level Marknivå 1433 1722 Width Bakkenivå Ground level Marknivå 3344 3344 3444 3445 Length Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 7 Fundamentering med betong / Foundation concrete / Förankring med betong Bakkenivå Ground level Marknivå Støtsand Safer surface Stridsand 45° R 100 Ref NS-EN 1177 Komprimert masse. betong Compressed mass. concrete Komprimerad masse. betong Fundamentering uten betong / Foundation without concrete / Förankring utan betong Fundamentering uten betong / Foundation without concrete / Förankring utan betong Bakkenivå...
- Page 8 Montering av forankring Assembly the foundations Montering av markförankring 04-000-035 x 3 04-060-120 x 2 8 x 35 mm Torx 120 x 15 x 8 mm Forankring ikke bestillt / Foundations not in order / Markförankring ej beställd...
- Page 9 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet OBS ! Bolten skrues helt igjennom aluminiumen. The bolt must be tightened through the post, so that it pierces the aluminium. Bulten skruvas rakt igenom aluminiumen.
- Page 10 1 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 50-151-650 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 00-400-053 3230 x 95 x 95 04-000-030 8 x 30 mm Torx 01-151-650...
- Page 11 2 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 50-151-650 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt 00-400-997 In order Not in order Beställt Ej beställt 04-000-035 00-003-100 8 x 35 mm Torx...
- Page 13 01-151-103 04-000-030 8 x 30 mm Torx Støpes Casted Støpes Gjuts Casted Gjuts...
- Page 14 Før utstyret tas i bruk / Before play begins / Innan lekredskapet används Påse at fallunderlag er lagt i henhold til gjeldende regler eller vår anbefaling Fjern alle monteringshjelpemidler ( rester av betong, planker, paller, plast, og lignende) Før utstyret tas i bruk, sjekk at det ikke er hektefare for anorakksnorer og lignende noen steder på...
- Page 15 1 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 50-151-650 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 00-400-053 3230 x 95 x 95 04-000-030 8 x 30 mm Torx 01-151-650...
- Page 16 2 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 50-151-650 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt 00-400-997 In order Not in order Beställt Ej beställt 04-000-035 00-003-100 8 x 35 mm Torx...
