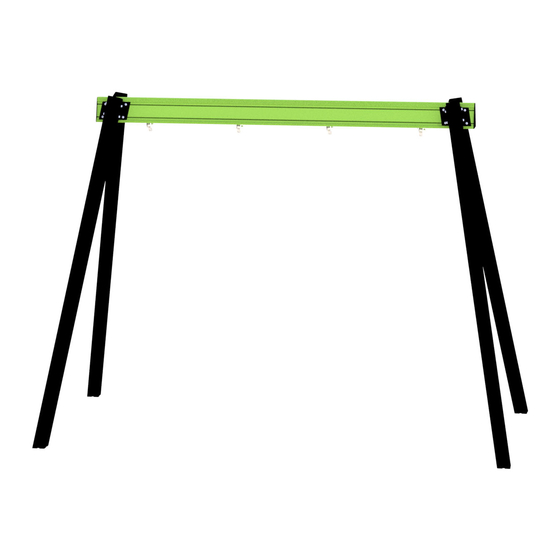

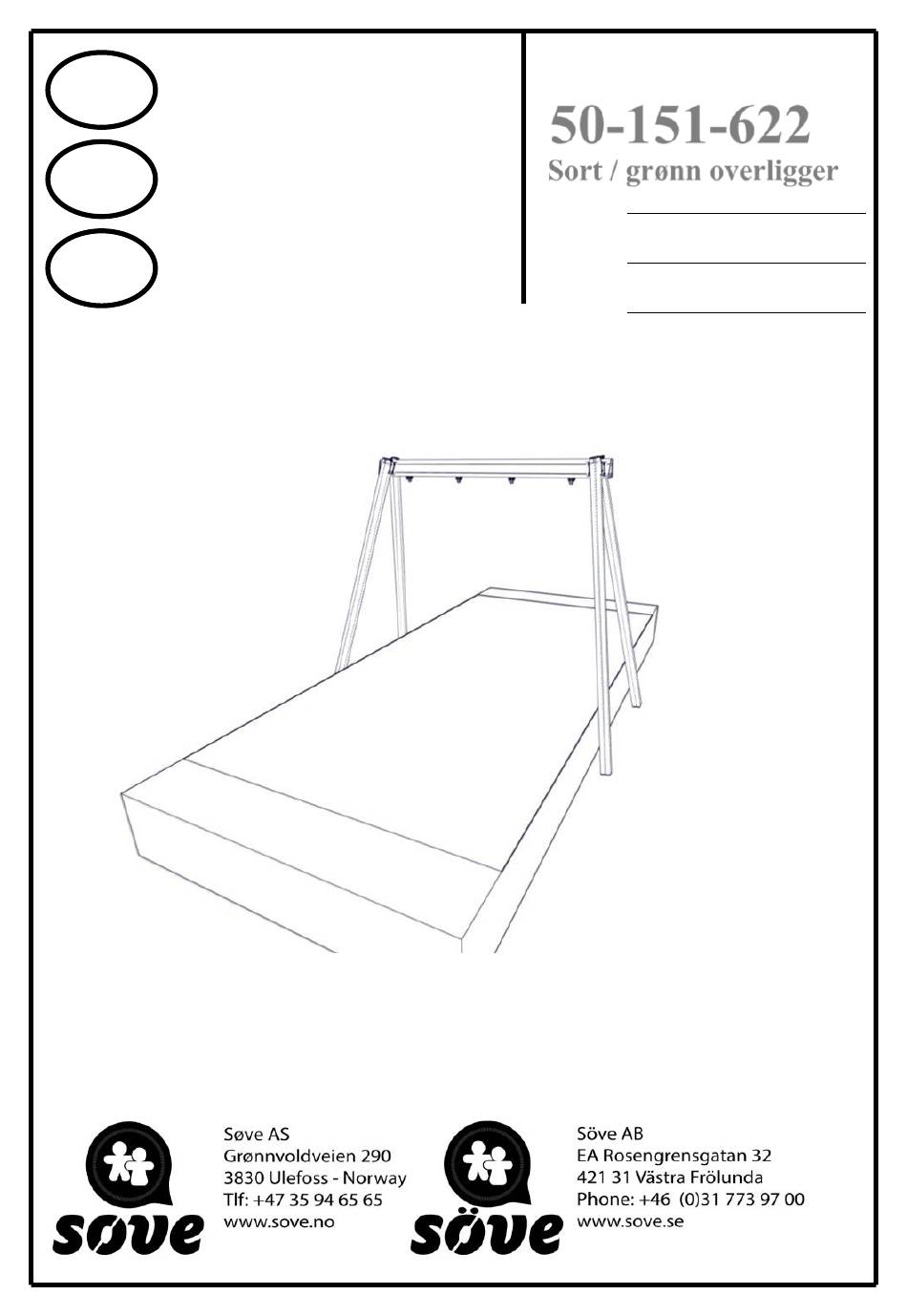

- Page 1 Søve 50-151-622 Produkt nr. / Product no. / Produkt nr. Monteringsanvisning 50-151-622 Sort / grønn overligger Assembly Instructions Ord. nr. Dato. Monteringsanvisning Sign. 15.10.2020...
- Page 2 Søve 50-151-622 Monteringstips / Assembly Advice / Monteringstips...
- Page 3 Søve 50-151-622 Monteringstips / Assembly Advice / Monteringstips...
- Page 4 Søve 50-151-622 Betongkvalitet Betongkvalitet C25/30 Concrete quality Mengde betong Mängd betong m³ Amount of concrete Fundament størrelse Stiftelsestorlek 0,5 x 0,5 x 0,45 Foundation size For sikkerhet må fundamentene med sand eller myk jord være minst 50% større i areal För säkerheten måste grunden med sand eller mjuk jord vara minst 50% större i området...
- Page 5 Søve 50-151-622 Nødvendig verktøy / Tools required / Nödvändiga verktyg 5 mm 6 mm Torx Nr 45 Metermål Merkebånd Ø11mm Bor Mark ribbon Ø11mm Drill Märkeband Metric measure Ø11mm Borr 13 + 17mm umstock Nødvendig antall personer / Number of persons required...
- Page 6 Søve 50-151-622 Boltepakker for / Boltpackage for / Bultpaket för Sign. Huskestativ 2-seter sort/ Navn Artnr/ grønn 50-151-622 dimensjon Stolpe 95x95 SFA5117/1 Lengde = 3230 (2630-600) Sort Huskeoverligger 01-151-622 Grønn Endelokk 00-400-998 95x95 stolpe Huskebeslag venstre 01-151-109 Sort Huskebeslag høyre...
- Page 7 Søve 50-151-622 Boltepakker for / Boltpackage for / Bultpaket för Sign. Huskestativ 2-seter sort/ Navn Artnr/ grønn 50-151-622 dimensjon Fundament Nedgravning Nedgravningsfundament 00-003-006K (4 x 00-003-004K) (se egen delmontering) Fundament Støp Støpefundament 00-003-016K (4 x 00-003-110K) (se egen delmontering)
- Page 8 Søve 50-151-622 Fundamentering med betong / Foundation concrete / Förankring med betong Fundamentering uten betong / Foundation without concrete / Förankring utan betong...
- Page 9 Søve 50-151-622 Bolten skrues HELT igjennom aluminiumen. Maks moment: 30Nm The bolt must be tightened in to the post, so that it peirces the aluminium Max torque: 30Nm Bulten skuvas HELT genom aluminiumen. Maks Vridmoment: 30Nm...
- Page 10 Søve 50-151-622 Fallhøyder / Free height of fall / Fallhöjder Sikkerhetssone / Safety zone / Säkerhetszon Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 11 Søve 50-151-622 Plassering av forankringer / Ground plan / Placering av förankringar...
- Page 12 Søve 50-151-622 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 13 Søve 50-151-622 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 14 Søve 50-151-622 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 15 Søve 50-151-622 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 16 Søve 50-151-622 Før utstyret tas i bruk / Before play begins / Innan lekredskapet tas i bruk...
- Page 17 Søve 50-151-622 Boltepakker for / Boltpackage for / Bultpaket för Sign. Huskestativ 2-seter sort/ Navn Artnr/ grønn 50-151-622 dimensjon Stolpe 95x95 SFA5117/1 Lengde = 3230 (2630-600) Sort Huskeoverligger 01-151-622 Grønn Endelokk 00-400-998 95x95 stolpe Huskebeslag venstre 01-151-109 Sort Huskebeslag høyre...
- Page 18 Søve 50-151-622 Boltepakker for / Boltpackage for / Bultpaket för Sign. Huskestativ 2-seter sort/ Navn Artnr/ grønn 50-151-622 dimensjon Fundament Nedgravning Nedgravningsfundament 00-003-006K (4 x 00-003-004K) (se egen delmontering) Fundament Støp Støpefundament 00-003-016K (4 x 00-003-110K) (se egen delmontering)
