Monteringsanvisning
Assembly Instructions
EN
Monteringsanvisning
Søve Lekemiljø AS
3830 Ulefoss - Norway
Tlf: +47 35 94 65 65
www.sove.no
Produkt nr. / Product no. / Produkt nr.
50-151-630
Ordr. nr.
Dato.
Sign.
Söve AB
EA Rosengrensgata 32
421 31 Västra Frölunda
Phone: +46 (0)31 773 97 00
www.sove.se
05.03.2010
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Sove 50-151-630
Summary of Contents for Sove 50-151-630

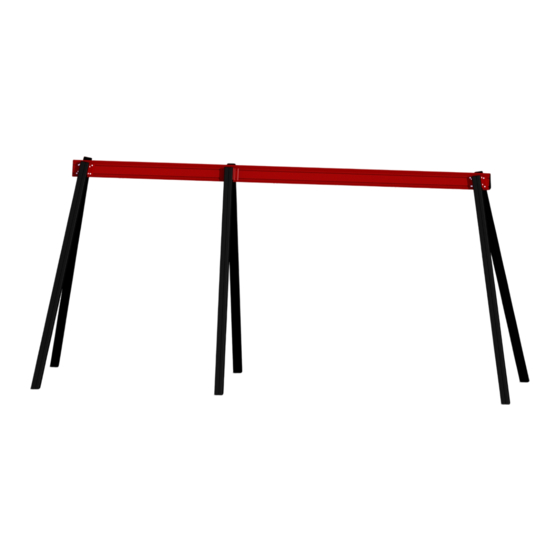

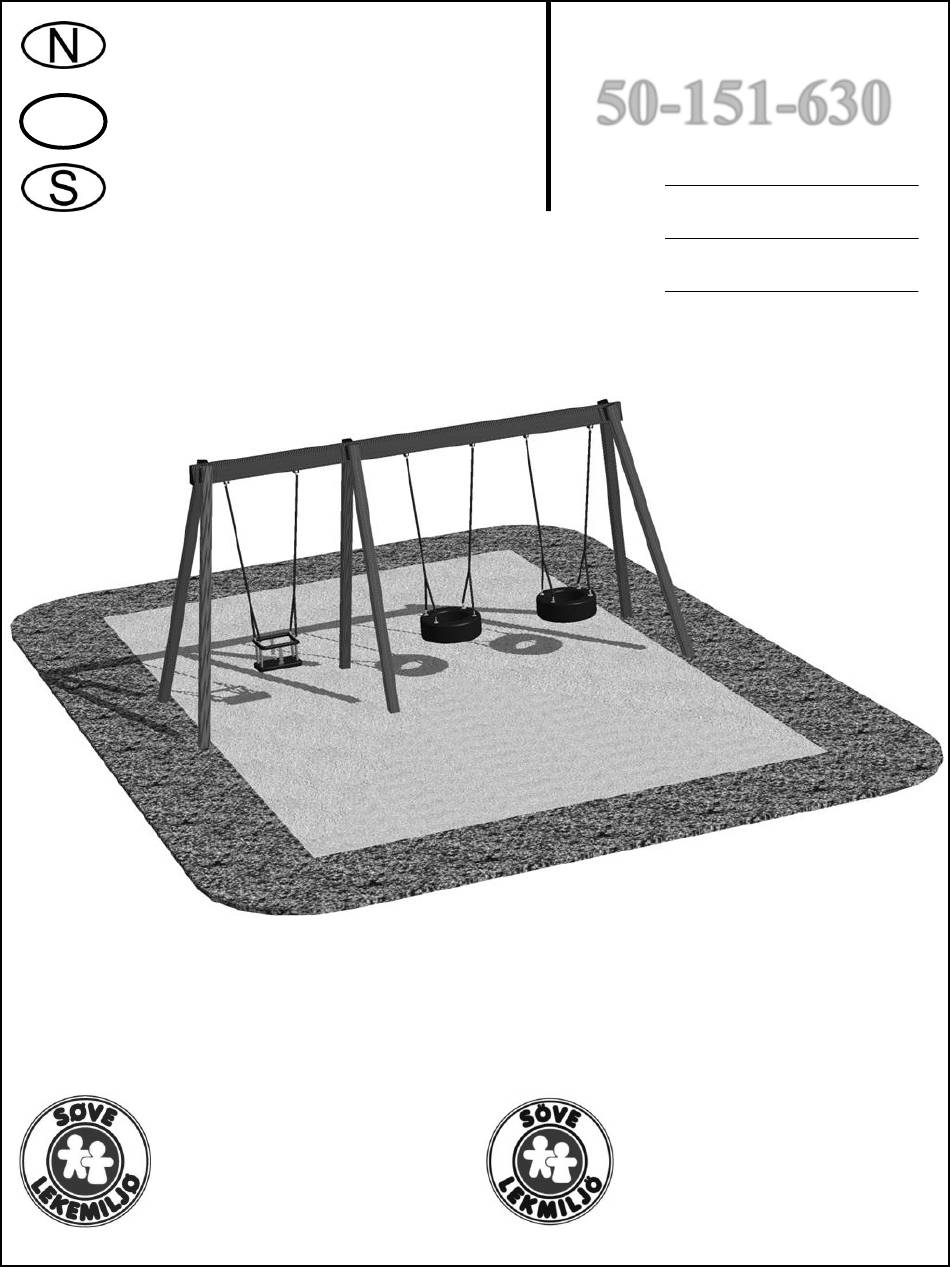

- Page 1 Monteringsanvisning Produkt nr. / Product no. / Produkt nr. 50-151-630 Assembly Instructions Ordr. nr. Monteringsanvisning Dato. Sign. Söve AB Søve Lekemiljø AS EA Rosengrensgata 32 3830 Ulefoss - Norway 421 31 Västra Frölunda Tlf: +47 35 94 65 65 Phone: +46 (0)31 773 97 00 www.sove.no...
- Page 2 Monteringstips / Assembly Advice / Monteringstips Les monteringsanvisningen nøye før montering. Monter elementene i rekkefølgen som vist. Boltene bør ikke skrues for hardt til før alt er montert, vatret og loddet. Skru så boltene til. NB! Ved bruk av drill, kan boltene ryke. ...
- Page 3 Läs monteringsanvisningen noga före montering. Montera delarna i den ordningen som anvisas Skruvarna bör inte skruvas för hårt tills allt är monterat, i våg och lodat. OBS! Används elektrisk skruvdragare, kan bulten gå sönder. Hårddra därför manuelt! ...
- Page 4 Nødvendig verktøy / Tools required / Nödvändiga verktyg 13 mm Torx Nr 45 17 mm High quality Metermål Merkebånd 5 mm Minimum18V Mark ribbon Metric measure Märkeband umstock Nødvendig antall personer / Number of persons required / Rekommenderad antal personer Anbefalt arealbehov ved montering / Recommended working space / Rekommenderad arealbehov vid montering 52,36 m...
- Page 5 Sikkerhetssone / Safety zone / Säkerhetszon Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter Fallhøyder / Free height of fall / Fallhöjd Fallhøyde 1,5m Alle mål er oppgitt i millimeter 1460 Scale measured in mm Alla mått är i millimeter.
- Page 6 Fundamentering / Foundation / Förankringplan Bakkenivå Ground level Marknivå 1433 1722 Width Bakkenivå Ground level Marknivå 3344 2019 3444 2120 Length Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 7 Montering av forankring Assembly the foundations Montering av markförankring 04-000-035 x 3 04-060-120 x 2 8 x 35 mm Torx 120 x 15 x 8 mm Forankring ikke bestillt / Foundations not in order / Markförankring ej beställd...
- Page 8 Fundamentering med betong / Foundation concrete / Förankring med betong Bakkenivå Ground level Marknivå Støtsand Safer surface Stridsand 45° R 100 Ref NS-EN 1177 Komprimert masse. betong Compressed mass. concrete Komprimerad masse. betong Fundamentering uten betong / Foundation without concrete / Förankring utan betong Fundamentering uten betong / Foundation without concrete / Förankring utan betong Bakkenivå...
- Page 9 Monteringsanvisning / Assembly instructions / Monteringsanvisning OBS ! Bolten skrues helt igjennom aluminiumen. The bolt must be tightened through the post, so that it pierces the aluminium. Bulten skruvas rakt igenom aluminiumen.
- Page 10 1 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 50-151-630 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 00-400-053 3230 x 95 x 95 04-000-030 8 x 30 mm Torx 01-151-630...
- Page 11 2 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 50-151-630 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt 00-400-997 In order Not in order Beställd Ej beställd 00-003-100 04-000-035 8 x 35 mm Torx...
- Page 13 01-151-103 04-000-030 8 x 30 mm Torx 04-000-035 x 3 04-060-120 x 2 8 x 35 mm Torx 120 x 15 x 8 mm...
- Page 15 Før utstyret tas i bruk / Before play begins / Innan lekredskapet används Påse at fallunderlag er lagt i henhold til gjeldende regler eller vår anbefaling Fjern alle monteringshjelpemidler ( rester av betong, planker, paller, plast, og lignende) ...
- Page 16 1 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 50-151-630 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 00-400-053 3230 x 95 x 95 04-000-030 8 x 30 mm Torx 01-151-630...
- Page 17 2 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 50-151-630 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt 00-400-997 In order Not in order Beställt Ej beställt 04-000-035 00-003-100 8 x 35 mm Torx...
