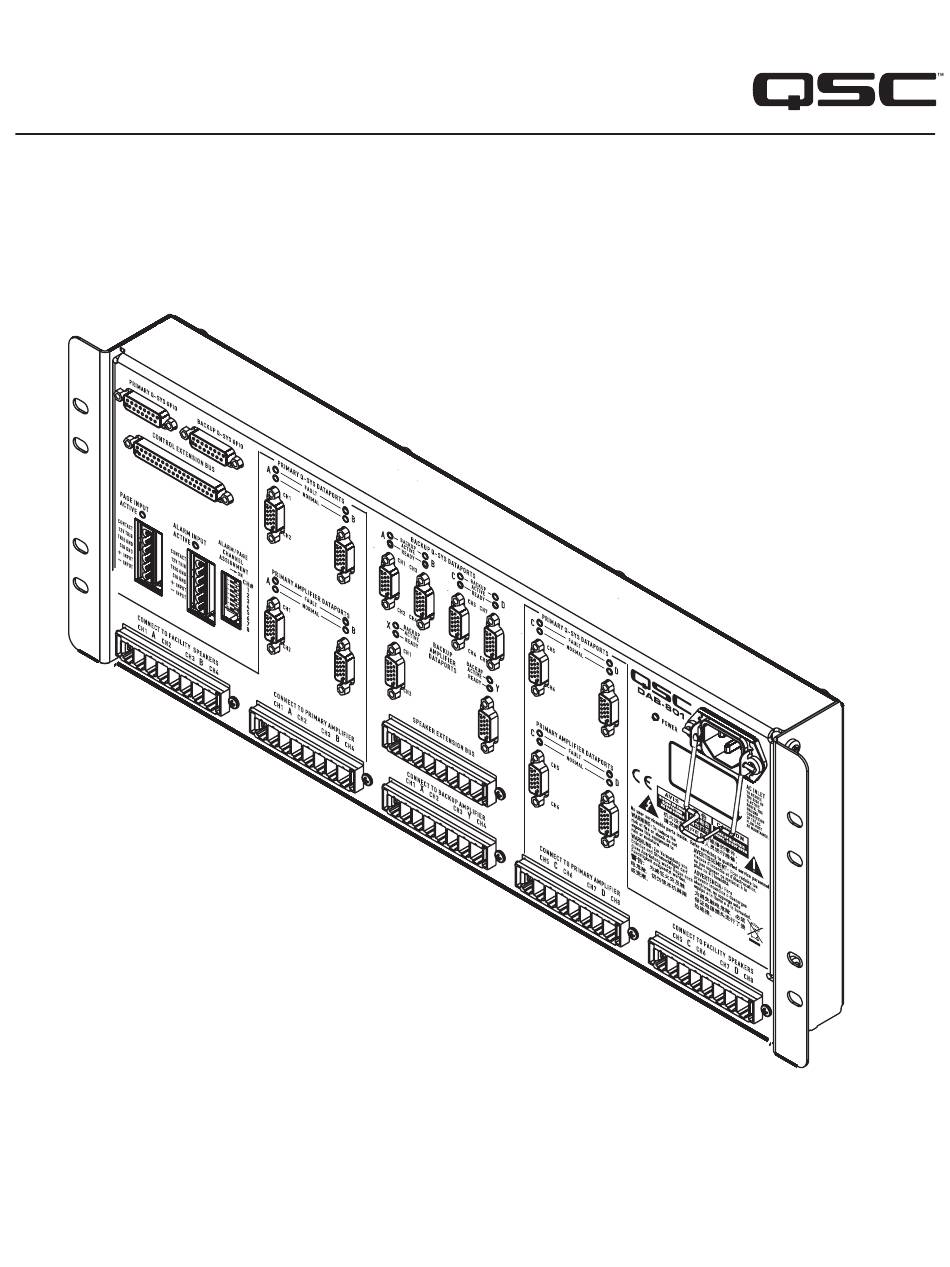

WARNING! All products manufactured by QSC Audio Products, LLC are designed for safe operation, and have been certifi ed by recognized product safety agencies to meet all normal standards for this type of product. However, dangerous voltages and power levels exist within the covers of this DataPort Amplifi...
Page 4
Backup – The redundant item in a fault-resistant system. If the primary item fails, the backup item replaces the primary item, restoring full system operation. CODP4 – QSC output card designed to mount internally in an I/O-Frame. Connects to 2 DataPort equipped amplifi ers or a single 4-channel amplifi er.
• The DAB-801 mounts in the rear of a rack. Use four screws and washers to mount the DAB-801 to the rear rack rails. The DAB-801 can be mounted in the front of a rack, however QSC does not recommend this as it complicates the routing of wire and cable.
LED POWER Indicator The blue LED POWER indicator will illuminate when the AC mains power cord is connected properly and the AC mains are functioning properly. The LED POWER indicator will extinguish when the AC mains power has been removed from the panel. If the POWER indicator does not illuminate when the IEC cable is connected, verify the AC mains line cord is properly attached to the panel and plugged into the AC outlet.
Page 7
DAB-801 DB-15 connector labeled “Primary Q-Sys GPIO.” I/O Frame DataPort Connections Connect male to male QSC DataPort cables from the HD-15 connectors on the rear of the primary I/O Frame to the DAB-801. DataPort connections should be made from I/O Frame to the upper and outermost HD-15 connections on the DAB-801.
Page 8
Backup I/O Frame DataPort Connections If a backup I/O Frame is used (optional), connect its HD-15 connectors to the DAB-801 using QSC DataPort cables. Backup DataPort connections should be made from I/O Frame to the upper and innermost HD-15 connections on the DAB-801. These connections are labeled “Backup Q-Sys DataPorts”...
Page 9
Primary 2-Channel Amplifi er DataPort Connections To attach 2-channel amplifi ers to the DAB-801, connect male to male QSC DataPort cables from the HD-15 connectors labeled “Primary Amplifi er DataPorts” on the DAB-801 to the HD-15 DataPort connectors on the amplifi ers.
Page 10
Backup 2-Channel Amplifi er DataPort Connections To attach a backup 2-channel amplifi er to the DAB-801, connect a male to male QSC DataPort cable from the HD-15 connector labeled “Backup Amplifi er DataPorts” on the DAB-801 to the HD-15 DataPort connector on the amplifi er.
Loudspeaker Connections To wire the loudspeakers to the DAB-801, connect the facility wiring to the green detachable terminal blocks labeled “Connect to Facility Speakers” on the DAB-801. Make sure that each amplifi er output is connected to the correct section of its terminal block.
Page 12
Primary 4-Channel Amplifi er DataPort Connections To attach a 4-channel amplifi er to the DAB-801, connect male to male QSC DataPort cables from the HD-15 connectors labeled “Primary Amplifi er DataPorts” on the DAB-801 to the HD-15 DataPort connectors on the amplifi ers.
Page 13
Backup 4-Channel Amplifi er DataPort Connections To attach a backup 4-channel amplifi er to the DAB-801, connect male to male QSC DataPort cables from the HD-15 connector labeled “Backup Amplifi er DataPorts” on the DAB-801 to the HD-15 DataPort connectors on the amplifi er.
Page 14
Instead connect the detachable terminal block labeled “Speaker Extension Bus” on the extension DAB-801 to the detachable terminal block labeled “Speaker Extension Bus” on the primary DAB-801. All other connections required for extension operation are routed internally through the DB-37 cable. Indicators Q-Sys DataPort Status...
Specifi cations DAB-801 Connectors Input 6 position “Euro” or “Phoenix” type, QSC DataPort (HD-15), QSC GPIO (DB-15). Output QSC DataPort (HD-15), 8 position high current “Euro” or “Phoenix” type. Other Control Extension Bus (DB-37), IEC type AC Inlet.
Page 17
DAB-801 Manual de instalación del hardware DAB-801 – Reserva del amplificador DataPort, 8-canales (Sólo 2 o 4 canales amplificadores) Amplificador y accesorio de reserva del bastidor E/S para el sistema Q-Sys...
Page 18
¡ADVERTENCIA! Todos los productos fabricados por QSC Audio Products, LLC están diseñados para su operación segura, y agencias reconocidas de seguridad de los productos certifi can que cumplen con todos los estándares normales para este tipo de producto. Sin embargo, dentro del panel del relé...
Page 19
For a copy of the QSC Limited Warranty, visit the QSC Audio Products website at www.qsc.com Para una copia de la Garantía Limitada de QSC, visite el sitio web de QSC Audio Products, en www.qsc.com Pour obtenir une copie de la garantie limitée de QSC, visitez le site de QSC Audio Products à www.qsc.com Besuchen Sie die Webseite von QSC Audio Products (www.qsc.com) um eine Kopie der beschräenkte Garantie von QSC zu erhalten.
Page 20
Q-Sys, recomendamos que lea toda la información que se proporciona en este manual de instalación. El DAB-801 extiende la capacidad de reserva del Q-Sys para incluir amplifi cadores de potencia QSC designados y bastidores E/S con tarjetas CODP4. El DAB-801 añade la capacidad de agregar redundancia N+1 de amplifi...
• El DAB-801 se monta en la parte posterior de un bastidor. Use cuatro tornillos y arandelas para montar el DAB-801 en los rieles posteriores del bastidor. El DAB-801 se puede montar en el frente de un bastidor; sin embargo, QSC no lo recomienda ya que complica el tendido de alambres y cables.
Page 22
LED indicador de potencia El LED azul que indica la potencia se iluminará cuando el cable de la línea de CA esté correctamente conectado y la línea de CA esté funcionando de manera apropiada. El LED indicador de potencia se apagará cuando la línea de CA se remueva del panel. Si el indicador de POTENCIA no se ilumina cuando se conecta el cable IEC, verifi...
Page 23
DAB-801 DB-15 etiquetado "Primary Q-Sys GPIO" (Q-Sys GPIO principal). Conexiones DataPort del bastidor E/S Conecte los cables QSC DataPort macho a macho de los conectores HD-15 que se encuentran en la parte posterior del bastidor E/S principal al DAB-801. Las conexiones DataPort se deben hacer desde el bastidor E/S hasta las conexiones HD-15 que estén más...
Page 24
Conexiones DataPort del bastidor E/S de reserva Si se usa un bastidor E/S de reserva (opcional) conecte sus conectores HD-15 al DAB-801 usando los cables QSC DataPort. Las conexiones DataPort de reserva se deben hacer desde el bastidor E/S hasta las conexiones HD-15 que estén más arriba y más hacia adentro en el DAB-801. Estas conexiones están rotuladas "Backup Q-Sys DataPorts"...
Page 25
Conexiones DataPort del amplifi cador principal de dos canales Para conectar amplifi cadores de dos canales al DAB-801, conecte cables QSC DataPort macho a macho desde los conectores HD-15 rotulados "Primary Amplifi er DataPorts" (DataPorts del amplifi cador primario) del DAB-801 a los conectores HD-15 de los amplifi cadores.
Page 26
Conexiones de DataPort del amplifi cador de reserva de dos canales Para conectar un amplifi cador de reserva de dos canales al DAB-801, conecte un cable QSC DataPort macho a macho del conector HD-15 rotulado "Backup Amplifi er DataPorts" (DataPorts del amplifi cador de reserva) del DAB-801 al conector HD-15 DataPort del amplifi cador.
Page 27
Conexiones del altavoz Para conectar los altavoces al DAB-801, conecte el cableado de las instalaciones en los bloques terminales verdes desmontables rotulados "Connect to Facility Speakers" (Conectar a los altavoces de las instalaciones) del DAB-801. Asegúrese de que cada salida del amplifi cador esté conectada a la sección correcta de su bloque de terminales.
Page 28
Conexiones DataPort del amplifi cador principal de cuatro canales Para conectar un amplifi cador de cuatro canales al DAB-801, conecte los cables QSC DataPort macho a macho de los conectores HD-15 rotulados "Primary Amplifi ers DataPort" (Dataports de los amplifi cadores principales) del DAB-801 a los conectores HD-15 DataPort de los amplifi cadores.
Page 29
Conexiones DataPort del amplifi cador de reserva de cuatro canales Para conectar un amplifi cador de cuatro canales de reserva al DAB-801, conecte cables QSC DataPort macho a macho desde el conector HD-15 etiquetado "Dataports Amplifi er Backup" (DataPorts del amplifi cador de reserva) del DAB-801 a los conectores HD-15 DataPort del amplifi cador.
Page 30
Conecte el bloque de terminales desmontable etiquetado "Speaker Extension Bus" (Bus de extensión del altavoz) del DAB-801 de extensión al bloque de terminales desmontable etiquetado "Speaker Extension Bus" del DAB-801 principal. Todas las demás conexiones requeridas para la operación de la extensión están tendidas internamente a través del cable DB-37.
Especifi caciones DAB-801 Conectores Entrada Tipo "Euro" o "Phoenix" de seis posiciones, DataPort QSC (HD-15), QSC GPIO (DB-15) Salida QSC DataPort (HD-15), tipo "Euro" o "Phoenix" de alta corriente de 8 posiciones Otro Bus de extensión de control (DB-37). entrada de CA tipo IEC.
Page 33
DAB-801 Manuel d'installation du matériel DAB-801 – Système de secours d'amplificateur DataPort, 8 canaux (Amplificateurs 2 ou 4 canaux seulement) Système de secours d'amplificateur Q-Sys et de logements E/S (accessoire)
Page 34
AVERTISSEMENT ! Tous les produits fabriqués par QSC Audio Products, LLC ont été conçus pour fonctionner de manière sûre et ils ont été certifi és par des organismes reconnus de sécurité des produits pour satisfaire toutes les normes en vigueur pour ce type de produit. Toutefois, des tensions et des niveaux d'alimentation dangereux sont présents à...
For a copy of the QSC Limited Warranty, visit the QSC Audio Products website at www.qsc.com Para una copia de la Garantía Limitada de QSC, visite el sitio web de QSC Audio Products, en www.qsc.com Pour obtenir une copie de la garantie limitée de QSC, visitez le site de QSC Audio Products à www.qsc.com Besuchen Sie die Webseite von QSC Audio Products (www.qsc.com) um eine Kopie der beschräenkte Garantie von QSC zu erhalten.
Page 36
CODP4 – Carte de sortie QSC conçue pour une installation interme dans un logement E/S. Se connecte à 2 amplifi cateurs équipés de DataPort ou à un amplifi cateur 4 canaux.
• Le DAB-801 se monte à l'arrière d'un bâti. Utiliser quatre vis et rondelles pour installer le DAB-801 aux coulisses arrière du bâti. Le DAB-801 peut être installé à l'avant d'un bâti, mais QSC déconseille cette confi guration dans la mesure où elle complique l'acheminement des fi ls et des câbles.
Page 38
Voyant d'alimentation POWER Le voyant d'alimentation bleu POWER s'allume lorsque le cordon d'alimentation secteur est bien branché et que l'alimentation secteur fonctionne correctement. Il s'éteint dès que le panneau n'est plus alimenté. Si le voyant d'alimentation POWER ne s'allume pas lorsque le câble CEI est branché, s'assurer que le cordon d'alimentation secteur est bien branché...
Page 39
DB-15 DAB-801 libellé « Primary Q-Sys GPIO ». Connexions DataPort de logements E/S Connecter les câbles DataPort QSC mâle/mâle des connecteurs HD-15 à l'arrière du logement E/S principal sur le DAB-801. Les branchements DataPort doivent être établis entre le logement E/S et les connecteurs HD-15 supérieurs et extérieurs du DAB-801.
Page 40
Connexions DataPort de logements E/S de secours Si un logement E/S de secours est utilisé (option), connectez ses connecteurs HD-15 au DAB-801 à l'aide des câbles DataPort QSC. Les branchements DataPort de secours doivent être établis entre le logement E/S et les connecteurs HD-15 supérieurs et intérieurs du DAB-801. Ces connecteurs sont libellés «...
Page 41
Connexions DataPort d'amplifi cateurs 2 canaux principaux Pour brancher des amplifi cateurs 2 canaux sur le DAB-801, brancher les câbles DataPort QSC mâle/mâle entre les connecteurs HD-15 libellés « Primary Amplifi er DataPorts » du DAB-801 et les connecteurs DataPort HD-15 des amplifi cateurs.
Page 42
Connexions DataPort d'amplifi cateurs 2 canaux de secours Pour brancher un amplifi cateur 2 canaux de secours sur le DAB-801, brancher un câble DataPort QSC mâle/mâle entre le connecteur HD-15 libellé « Backup Amplifi er DataPorts » du DAB-801 et le connecteur DataPort HD-15 de l'amplifi cateur.
Branchement des haut-parleurs Pour câbler les haut-parleurs au DAB-801, brancher le câblage de l'installation sur les borniers détachables verts libellés « Connect to Facility Speakers » sur le DAB-801. S'assurer que chaque sortie d'amplifi cateur est connectée à la section correcte de son bornier.
Page 44
Connexions DataPort d'amplifi cateurs 4 canaux principaux Pour brancher un amplifi cateur 2 canaux sur le DAB-801, brancher les câbles DataPort QSC mâle/mâle entre les connecteurs HD-15 libellés « Primary Amplifi er DataPorts » du DAB-801 et les connecteurs DataPort HD-15 des amplifi cateurs.
Page 45
Connexions DataPort d'amplifi cateurs 4 canaux de secours Pour brancher un amplifi cateur 4 canaux de secours sur le DAB-801, brancher les câbles DataPort QSC mâle/mâle entre le connecteur HD-15 libellé « Backup Amplifi er DataPorts » du DAB-801 et les connecteurs DataPort HD-15 de l'amplifi cateur.
Page 46
Au lieu de connecter le bornier détachable libellé « Speaker Extension Bus » de l'extension DAB-801 au bornier détachable libellé « Speaker Extension Bus » du DAB-801 principal. Tous les autres branchements requis pour le fonctionnement de l'extension sont acheminés à l'intérieur via le câble DB-37. Voyants État du DataPort Q-Sys Deux voyants se trouvent au-dessus de chaque connecteur Q-Sys DataPort principal.
Caractéristiques techniques DAB-801 Connecteurs Entrée Type « Euro » ou « Phoenix » à 6 positions, QSC DataPort (HD-15), QSC GPIO (DB-15). Sortie Type « Euro » ou « Phoenix » haute intensité à 8 positions, QSC DataPort (HD-15). Autre Bus d'extension de commande (DB-37), entrée ~ type CEI.
Page 49
DAB-801 Hardware-Installationshandbuch DAB-801 – DataPort-Verstärker-Backup, 8 Kanäle (Nur fuer 2- oder 4-Kanal Verstaerker.) Q-Sys Verstärker- und E/A-Rahmen-Backup-Zubehör...
Page 50
Stelle, an der das Kabel aus dem Gerät austritt. 12. Nur von QSC Audio Products, LLC spezifi ziertes Zubehör verwenden. 13. Nur mit Befestigungsteilen, Halterungen, Ständern und Komponenten verwenden, die zusammen mit dem Gerät bzw. von QSC Audio Prod- ucts, LLC verkauft werden.
Page 51
For a copy of the QSC Limited Warranty, visit the QSC Audio Products website at www.qsc.com Para una copia de la Garantía Limitada de QSC, visite el sitio web de QSC Audio Products, en www.qsc.com Pour obtenir une copie de la garantie limitée de QSC, visitez le site de QSC Audio Products à www.qsc.com Besuchen Sie die Webseite von QSC Audio Products (www.qsc.com) um eine Kopie der beschräenkte Garantie von QSC zu erhalten.
Page 52
Backup – Das redundante Objekt in einem fehlersicheren System. Bei einem Ausfall des Primärobjekts ersetzt das Backup-Objekt das Primärobjekt, wodurch der normale Systembetrieb gewährleistet wird. CODP4 – QSC-Ausgangskarte für den internen Einbau in einem E/A-Rahmen. Wird mit 2 Verstärkern verbunden, die mit DataPorts ausgestattet sind, oder mit einem einzelnen 4-Kanal-Verstärker.
Page 53
• Das DAB-801 wird hinten in einem Rack eingebaut. Verwenden Sie zur Befestigung des DAB-801 an den hinteren Rack-Schienen vier Schrauben und Unterlegscheiben. Das DAB-801 kann vorne in einem Rack eingebaut werden, doch empfi ehlt QSC dies nicht, weil dadurch die Verlegung der Leitungen und Kabel komplizierter wird.
Page 54
LED-Betriebsanzeige Die blaue LED-Betriebsanzeige leuchtet auf, wenn das Netzkabel richtig angeschlossen und die Netzstromversorgung funktionstüchtig ist. Die LED-Betriebsanzeige erlischt, wenn der Netzschalter ausgeschaltet oder die Tafel vom Netzstrom abgetrennt wird. Leuchtet die Betriebsanzeige nicht auf, wenn das IEC-Kabel angeschlossen ist, überprüfen Sie, ob das Netzkabel richtig an der Tafel und an einer Steckdose angeschlossen ist. Überprüfen Sie, ob die Steckdose richtig funktioniert. Übersicht über die Systemanschlüsse Systemdiagramm mit 2-Kanal-Verstärker...
Page 55
Stecker-Stecker-DB-15-Kabel vom GPIO-Anschluss am primären E/A-Rahmen mit dem DAB- 801 DB-15-Steckverbinder mit der Beschriftung „Primary Q-Sys GPIO“ verbinden. E/A-Rahmen-DataPort-Anschlüsse Stecker-Stecker-QSC DataPort-Kabel von den HD-15-Steckverbindern an der Rückseite des primären E/A-Rahmens am DAB-801 anschließen. DataPort-Anschlüsse sollten vom E/A-Rahmen zum oberen und äußersten HD-15-Anschluss am DAB-801 erfolgen. Diese Anschlüsse sind als „Primary Q-Sys DataPorts“...
Page 56
DATAPORT „Y“ VERWENDEN! Backup-E/A-Rahmen-DataPort-Anschlüsse Wird ein Backup-E/A-Rahmen verwendet (optional), seine HD-15-Steckverbinder mittels QSC DataPort-Kabeln mit dem DAB-801 verbinden. Backup- DataPort-Anschlüsse sollten vom E/A-Rahmen zum oberen und innersten HD-15-Anschluss am DAB-801 erfolgen. Diese Anschlüsse sind als „Backup Q-Sys DataPorts“ beschriftet und mit den Buchstaben A-D versehen.
Page 57
Anschlüsse des primären 2-Kanal-Verstärkers DataPort-Anschlüsse des primären 2-Kanal-Verstärkers Um 2-Kanal-Verstärker mit dem DAB-801 zu verbinden, die Stecker-Stecker-QSC DataPort-Kabel von den HD-15-Steckverbindern mit der Beschriftung „Primary Amplifi er DataPorts“ am DAB-801 mit den HD-15 DataPort-Steckverbindern an den Verstärkern verbinden. Ausgangsanschlüsse des primären 2-Kanal-Verstärkers Die Ausgänge der primären Verstärker mit den grünen, abnehmbaren Klemmenleisten mit der Beschriftung „Connect to Primary Amplifi...
Page 58
Anschlüsse des Backup-2-Kanal-Verstärkers DataPort-Anschlüsse des Backup-2-Kanal-Verstärkers Um einen Backup-2-Kanal-Verstärker mit dem DAB-801 zu verbinden, ein Stecker-Stecker-QSC DataPort-Kabel vom HD-15-Steckverbinder mit der Beschriftung „Backup Amplifi er DataPorts“ am DAB-801 mit dem HD-15 DataPort-Steckverbinder am Verstärker verbinden. Der primäre und der Backup-Verstärker müssen vom gleichen Typ sein und die gleiche Kanalzahl aufweisen.
Page 59
Lautsprecheranschlüsse Um die Lautsprecher mit dem DAB-801 zu verbinden, die Anlagenkabel mit den grünen abnehmbaren Klemmenleisten mit der Beschriftung „Connect to Facility Speakers“ (Mit Anlagenlautsprechern verbinden) am DAB-801 verbinden. Jeder Verstärkerausgang muss mit dem korrekten Abschnitt seiner Klemmenleiste verbunden sein.
Page 60
Anschlüsse des primären 4-Kanal-Verstärkers DataPort-Anschlüsse des primären 4-Kanal-Verstärkers Um 4-Kanal-Verstärker mit dem DAB-801 zu verbinden, die Stecker-Stecker-QSC DataPort-Kabel von den HD-15-Steckverbindern mit der Beschriftung „Primary Amplifi er DataPorts“ am DAB-801 mit den HD-15 DataPort-Steckverbindern an den Verstärkern verbinden. Ausgangsanschlüsse des primären 4-Kanal-Verstärkers Die Ausgänge der primären Verstärker mit den grünen, abnehmbaren Klemmenleisten mit der Beschriftung „Connect to Primary Amplifi...
Page 61
Anschlüsse des Backup-4-Kanal-Verstärkers DataPort-Anschlüsse des Backup-4-Kanal-Verstärkers Um einen Backup-4-Kanal-Verstärker mit dem DAB-801 zu verbinden, die Stecker-Stecker-QSC DataPort-Kabel vom HD-15-Steckverbinder mit der Beschriftung „Backup Amplifi er DataPorts“ am DAB-801 mit den HD-15 DataPort-Steckverbindern am Verstärker verbinden. Der primäre und der Backup-Verstärker müssen vom gleichen Typ sein und die gleiche Kanalzahl aufweisen.
Page 62
Verbinden Sie stattdessen die abnehmbare Klemmenleiste mit der Beschriftung „Speaker Extension Bus“ (Lautsprecher-Erweiterungsbus) am Erweiterungs-DAB-801 mit der abnehmbaren Klemmenleiste mit der Beschriftung „Speaker Extension Bus“ am primären DAB-801. Alle anderen für den Erweiterungsbetrieb notwendigen Anschlüsse werden intern über das DB-37-Kabel verlegt. Anzeigen Q-Sys DataPort-Status...
Page 67
For a copy of the QSC Limited Warranty, visit the QSC Audio Products website at www.qsc.com Para una copia de la Garantía Limitada de QSC, visite el sitio web de QSC Audio Products, en www.qsc.com Pour obtenir une copie de la garantie limitée de QSC, visitez le site de QSC Audio Products à www.qsc.com Besuchen Sie die Webseite von QSC Audio Products (www.qsc.com) um eine Kopie der beschräenkte Garantie von QSC zu erhalten.
