- Page 1 Bedienungsanleitung/ User manual © clearaudio electronic GmbH 2006 Seite 1...
-
Page 2: Table Of Contents
Master Solution Bedienungsanleitung Sehr geehrter clearaudio-Kunde, Sie haben sich für das clearaudio Master Solution Laufwerk entschieden, ein hochwertiges Produkt der clearaudio electronic GmbH aus Forschung und Technik. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch. Sämtliche Hinweise dienen langjähriger musikalischer Freude mit dem clearaudio Master Solution Laufwerk und verhindern Fehlbedienungen. - Page 3 Master Solution Bedienungsanleitung 1. Frontalansicht Die Abbildung zeigt den betriebsfähigen Aufbau des clearaudio Master Solution Laufwerks mit clearaudio Tangent Tangentialtonarm und clearaudio Victory Moving Coil Tonabnehmer. Man erkennt die resonanzreduzierende Formgebung in Verbindung mit der ausgelagerten Motoreinheit. Master Solution im betriebsfähigen Zustand ©...
-
Page 4: Lieferumfang
Master Solution Bedienungsanleitung 2. Lieferumfang Das clearaudio Master Solution Laufwerk verlässt unsere Fertigung in einer besonders sicheren Verpackung. Bitte kontrollieren Sie den Lieferumfang Ihres neu erworbenen clearaudio Master Solution Laufwerks. Wichtig: alle Gewinde sind Rechtsgewinde (metrisch) ! Komplett montierte Plattenspielerbasis aus GS Acryl Präzisionsgedrehter Plattenteller aus Silikon-... -
Page 5: Aufbau Und Inbetriebnahme
Bohrung des Plexiglastellers fällt! Entfernen Sie das Klebeband auf dessen Unterseite. 3. Fügen Sie ein bis zwei Tropfen des mitgelieferten clearaudio Plattentellerlageröls in die Lageröffnung. 4. Setzen Sie nun diese Einheit vorsichtig auf die Achse des bereits in der Plattenspielerbasis montierten Lagerunterteils. - Page 6 Hinweise des Herstellers und treffen die noch nötigen Einstellungen. Der Plattenspieler ist nun komplett montiert und betriebsbereit. Lassen Sie bitte zum Einlaufen des Lagers den Plattenteller eine halbe Stunde drehen, damit sich das Lagerfett gleichmäßig verteilt. © clearaudio electronic GmbH 2006 Seite 6...
-
Page 7: Besondere Hinweise
Master Solution Bedienungsanleitung 4. Besondere Hinweise Um die volle Clearaudio Garantie in Anspruch nehmen zu können, senden Sie uns bitte die beigelegte Garantiekarte innerhalb von zwei Wochen korrekt ausgefüllt zu, da ansonsten nur die gesetzliche Garantiezeit berücksichtigt werden kann (6 Monate). -
Page 8: Wartung Und Service
Korrigieren Sie diese entsprechend den Hinweisen von Kapitel 3. Der Service für alle clearaudio Produkte sollte ausschließlich durch Fachpersonal erfolgen. Ist eine Reparatur erforderlich, muss das clearaudio Master Solution Laufwerk zu einem autorisierten Fachhändler gebracht oder direkt an die Clearaudio electronic GmbH... -
Page 9: Technische Daten
Lagerprinzip, Keramikkugel Plattenteller: Silikonacryl, Oberfläche absolut plangedreht, geschliffen und getempert, anschließend ausgewuchtet Gewicht: ca. 24 Kg, inkl. Motorantriebseinheit Abmessungen: 500 mm x 500 mm x 160 mm Garantie: 5 Jahre (siehe Kapitel. 4) © clearaudio electronic GmbH 2006 Seite 9... - Page 10 Please take a moment to read this owner’s manual to ensure correct set up, to avoid any possible Master Solution damage and to learn how proper care of your clearaudio turntable which will give you many years of musical enjoyment and pleasure.
-
Page 11: Front View

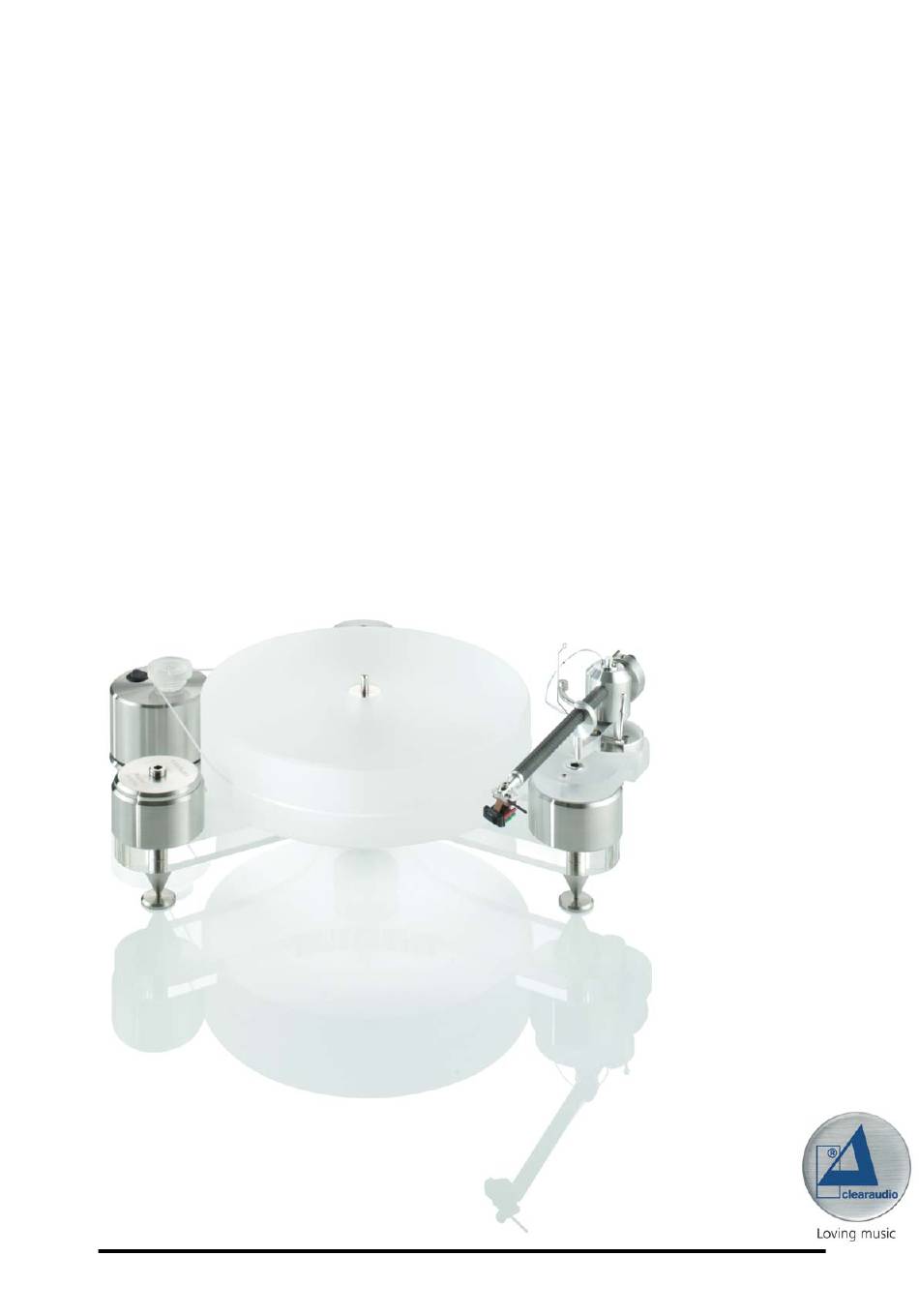

Master Solution Bedienungsanleitung 1. Front view Master Solution The photo below shows the clearaudio turntable assembled and set up with the Tangent Victory clearaudio tonearm and the clearaudio MC cartridge. You can see the use of carefully selected materials and the resonance optimited construction. Further the stand-alone Motor reduces any induced vibrations and resonances to the turntable chassis. -
Page 12: Package Contents
Pulley made out of acrylic, including fixing screws Grounding cable to ground the bearing screw 10. Clearaudio Clever Clamp 11. Tube of grease for servicing the platter bearing 12. Pair of white gloves 13. Small packet of parts and/or accessories © clearaudio electronic GmbH 2006 Seite 12... -
Page 13: Assembly And Operation
10 seconds. If the tension is too high, the motor could start to vibrate a little bit. If the tension is too loose, the turntable will not achieve a constant and exact speed (See on the right figure). © clearaudio electronic GmbH 2006 Seite 13... -
Page 14: Special Instructions
Enjoy listening ! 4. SPECIAL INSTRUCTIONS Please take the time to fill out the enclosed warranty card and return it to Clearaudio or your local distributor / dealer. This will guarantee you a fully covered warranty on your product. -
Page 15: Service
If any service or repair on all clearaudio products is necessary, please contact your dealer / distributor or contact clearaudio directly. We will inform you about your nearest service location. -
Page 16: Technical Data
Patented, inverted bearing with polished ball inside Platter: Silicon acrylic, surface absolutely plain Speed variation: ±0,2 % Weight: Approx. 24 Kg incl. motor Dimensions: Approx. 500 mm x 500 mm x 160 mm Warranty: 5 Years (see chapter 4) © clearaudio electronic GmbH 2006 Seite 16...
