LOVATO ELECTRIC TM P A440 Quick Start Manual

LOVATO ELECTRIC S.P.A.
24020 GORLE (BERGAMO) ITALIA
VIA DON E. MAZZA, 12
TEL. 035 4282111
TELEFAX (Nazionale): 035 4282200
TELEFAX (International): +39 035 4282400
L E
E-mail info@ ovato lectric.com
L E
Web www. ovato lectric.com
ATTENZIONE WARNING
– Questi apparecchi devono – This equipment must be
essere installati da personale installed by qualified personnel,
qualificato, nel rispetto delle complying with current
vigenti normative standards, to avoid damages or
impiantistiche, allo scopo di safety hazards. Products
evitare danni a persone o cose. illustrated herein are subject to
I prodotti descritti in questo alterations and changes without
documento sono suscettibili in prior notice. Technical data and
qualsiasi momento di descriptions in the
evoluzioni o modifiche. Le documentation are accurate to
descrizioni ed i dati a catalogo the best of our knowledge, but
non possono pertanto avere no liabilities for errors,
alcun valore contrattuale. omissions, or contingencies
– Installare il relè in contenitore o arising therefrom are accepted.
quadro elettrico con grado di – Place the device in enclosure
protezione min. IP40. or cabinet with min. IP40
protection.
CARATTERISTICHE TECNICHE TECHNICAL CHARACTERISTICS
ALIMENTAZIONE SUPPLY CIRCUIT
Tensione nominale Ue Rated operational voltage Ue
Frequenza nominale Rated frequency
Limiti di funzionamento Operating range
Potenza assorbita/dissipata Power consumption/dissipation
Tempo di recupero Recovery time
Valore di disimpegno Disengaging value
Immunità alla microinterruzione Micro-breaking immunity
ERRORI ERRORS
Impostazione Programming
Ripetiblità Repeatability
Variazione di tensione Voltage variation
Variazione di temperatura Temperature variation
USCITA A RELÈ RELAY OUTPUTS
Uscite Number of outputs
Tipo di uscita Type of output
Tensione nominale Rated voltage
Tensione max d'interruzione Maximum switching voltage
Designazione secondo IEC/EN 60947-5-1 Designation per IEC/EN 60957-5-1
Durata elettrica (cicli) Electrical life (cycles)
Durata meccanica (cicli) Mechanical life (cycles)
ISOLAMENTO INSULATION
Tensione nom. di tenuta a impulso Rated impulse withstand voltage
Tensione di tenuta a frequenza d'esercizio Power frequency withstand voltage
Tensione nominale d'isolamento Ui Rated insulation voltage Ui
Livello di immunità Immunity limit
CONDIZIONI AMBIENTALI AMBIENT CONDITIONS
Temperatura d'impiego Operating temperature
Temperatura di stoccaggio Storage temperature
Umidità relativa Relative humidity
Grado di inquinamento max. Maximum pollution degree
Categoria sovratensione Overvoltage category
CONNESSIONI CONNECTIONS
Tipo di terminali Type of terminal
Sezione conduttori Conductor cross section
Coppia di serraggio Tightening torque
CONTENITORE HOUSING
Esecuzione (n. moduli) Version (no. of modules)
Materiale Material
Montaggio Mounting/Fixing
Grado di protezione fronte Degree of protection
connessioni
Peso Weight
OMOLOGAZIONI E CONFORMITÀ CERTIFICATIONS AND COMPLIANCE
Omologazioni ottenute Certifications obtained
UL Marking: 8A 250VAC B300 2NO rating. Use 60°C/75°C CU conductor and wire size range 12-18 AWG stranded or solid. Tightening torque 7-9 lbin. For TM ST A440 only - Pollution degree 2
Conformi alle norme Comply with standards
IEC/EN 61812-1, IEC/EN 61000-6-2, IEC/EN 61000-6-4, IEC/EN 60068-2-6, IEC/EN 60068-2-27, IEC/EN 60028-2-61, UL 508, CSA C22.2 N°14
TM P A440
ACHTUNG
– Um Personen- und Sachschäden
zu vermeiden, dürfen diese Geräte
nur von fachkundigem Personal,
unter Berücksichtigung der jeweils
geltenden Vorschriften, installiert
werden. Die in diesem Katalog
gezeigten Produkte können
jederzeit ohne Vorankündigung
geändert werden. Technische
Daten und Beschreibungen sind
richtig und wurden nach bestem
Wissen und Gewissen erstellt,
sind aber nicht vertraglich
bindend.
– Das Relais in einem Gehäuse oder
einer Schalttafel mit min.
Schutzart IP40 installieren.
TECHNISCHE EIGENSCHAFTEN
VERSORGUNG CIRCUIT D'ALIMENTATION
Nennspannung Ue Tension assignée d'empoi Ue
Nennfrequenz Fréquence assignée
Betriebsgrenzen Limites de fonctionnement
Leistungsaufnahme/Verlustleistung Consommatation/dissipation
Wiederbereitschaftszeit Temps de restitution
Abschaltwert Valeur de dépassement
Sicherheit bei Kurzunterbrechung Immunité aux microcoupures
FEHLER ERREURS
Einstellgenauigkeit Programmation
Wiederholgenauigkeit Fidélité de répetition
Spannungseinfluss Variation de tension
Temperatureinfluss Variation de température
RELAIS AUSGANG SORTIES A RELAIS
Ausgänge Nombre de sorties
Ausgangstyp Type de sortie
Nennbetriebsspannung Tension assignee
Maximale Abschaltspannung Tension maxi coupure
Klassifizierung laut IEC/EN 60947-5-1 Désignation selon IEC/EN 60957-5-1
Elektrische Lebensdauer (Schaltspiele) Durèe de vie électrique (cycles)
Mechanische Lebensdauer (Schaltspiele) Durée de vie mécanique (cycles)
ISOLATION ISOLEMENT
Bemessungsstoßspannungsfestigkeit Tension assignee de tenue aux chocs
Spannungsfestigkeit bei Netzfrequenz Tension de tenue à fréq. industrielle
Bemessungsisolationsspannung Ui Tension assignee d'isolement Ui
Sicherheitsstufe Limite d'immunité
UMGEBUNGSBEDINGUNGEN ENVIRONNEMENT
Betriebstemperatur Température de fonctionnement
Lagertemperatur Température de stockage
Relative Feuchtigkeit Humidité relative
Max. Verschmutzungsgrad Degré de pollution maxi
Überspannungskategorie Catégorie de surtension
ANSCHLÜSSE CONNEXIONS
Klemmentyp Type de borne
Anschlussquerschnitt Section des conducteurs
Anzugsmoment Couple de serrage
GEHÄUSE BOITIER
Ausführung (Anz. Module) Type (nb. de modules)
Material Matière
Einbaulage Montage
front Schutzart Gehäuse Degré de protecteion
terminals Klemmen
Gewicht Poids
ZULASSUNGEN UND KONFORMITÄT CERTIFICATIONS ET CONFORMITE
Zulassungen Erreichte Cértifications obtenues
Übereinstimmung mit den Normen Conformes aux norms
I

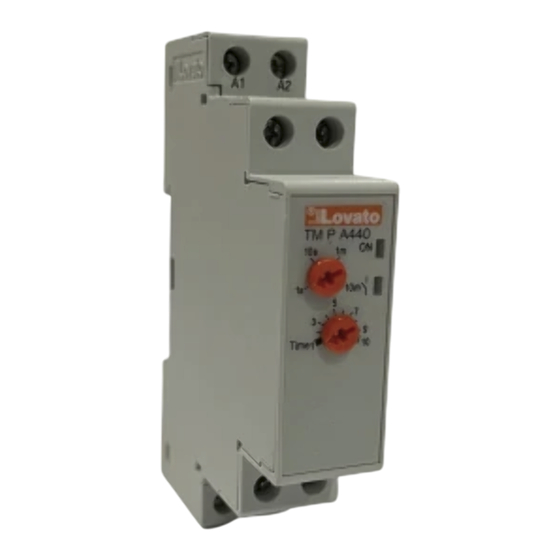

TEMPORIZZATORE MODULARE RITARDATO ALL'ECCITAZIONE, MULTISCALA
GB
MODULAR ON DELAY TIME RELAY - MULTISCALE
D
MODULARE, EINSCHALTVERZÖGERTES ZEITRELAIS, MULTIZEIT
F
RELAIS TEMPORISE MODULAIRE AU TRAVAIL - MULTIECHELLE
E
RELE MODULAR A LA EXCITACION - MULTIESCALA
TEMPORIZADOR MODULAR COM DEFASAGEM NA EXCITAÇÃO,
P
MULTI-ESCALA
ATTENTION
– Ces appareils doivent être
installés par un personnel
qualifié en respectant les
normes en vigueur relatives aux
installations pour éviter tout
risque pour le personnel et le
matériel. Les produits décrits
dans ce document peuvent à
tout moment être susceptibles
d'évolutions ou de
modifications. Les descriptions
et les données figurant ne
peuvent en conséquence revêtir
aucune valeur contractuelle.
– L'appareil va installer dans un
coffret ou armoire avec degré
de protection IP40 min.
CARACTERISTIQUES TECHNIQUES
CIRCUITO DE ALIMENTACION
Tensión nominal de empleo Ue
Frecuencia nominal
Rango de operación
Potencia consumida/disipada
Tiempo de recuperación
Valor de liberación
Inmunidad a micro cortes
ERRORES
Programación
Repetibilidad
Variación de tensión
Variación de temperatura
SALIDAS DE RELE
Numero de salidas
Tipo de salida
Tensión nominal
Tensión máx. de interrupción
Designación según IEC/EN 60957-5-1
Vida eléctrica (ciclos)
Vida mecánica (ciclos)
AISLAMIENTO
Tensión nom. soportada de impulso
Tensión soportada a frecuencia industrial
Tensión nom. de aislamiento Ui
Límite de inmunidad
CONDICIONES AMBIENTALES
Temperatura de funcionamiento
Temperatura de almacenamiento
Humedad relativa
Grado de polución máximo
Categoría de sobretensión
CONNEXIONES
Tipo de terminal
Sección de conductor
Par de apriete
CONTENEDOR
Tipo (nº. de módulos)
Material
Montaje
face avant Grado de protección
bornes
Peso
HOMOLOGACIONES Y CONFORMIDAD
Homologaciones obtenidas
Conforme a normas
ATENCION
– Este equipo debe ser instalado
por personal cualificado de
acuerdo con la normativa
vigente, para evitar daños a
personas o cosas. Los
productos especificados a
continuación pueden sufrir
cambios o modificaciones sin
previo aviso. Las descripciones
y datos de este catálogo no
tienen valor contractual.
– Instalar en caja o cuadro
eléctrico con grado de
protección mínimo IP40.
CARACTERISTICAS TECNICAS
ALIMENTAÇÃO
Tensão nominal Ue
Freqüência nominal
Limites de funcionamento
Potência absorvida/dispersa
Tempo de recuperação
Valor de desempenho
Imunidade à micro interrupção
ERRORES
Configuração
Repetitividade
Variação de tensão
Variação de temperatura
SAÍDA DE RELÉ
Saídas
Tipo de saída
Tensão nominal
Tensão máxima de comutação
Designação segundo IEC/EN 60947-5-1
Durabilidade elétrica (ciclos)
Durabilidade mecânica (ciclos)
ISOLAMENTO
Tensão nominal de retenção de impulso
Tensão suportável à frequência industrial
Tensão nominal de isolamento Ui
Nível de imunidade
CONDIÇÕES AMBIENTAIS
Temperatura de emprego
Temperatura de armazenamento
Umidade relativa
Grau de poluição
Categoria de sobretensão
LIGAÇÕES
Tipo de terminais
Espessura dos condutores
Torque de aperto
RECIPIENTE
Realização (n.° de módulos)
Material
Montagem
Frontal Grau de proteção frontal
Terminales conexões
Peso
HOMOLOGAÇÕES E CONFORMIDADE
Homologações obtidas
Em conformidade com as normas
ATENÇÃO
– Estes aparelhos devem ser
instalados por pessoal
qualificado e obedecendo os
regulamentos em vigor para
este tipo de instalação, com o
objetivo de evitar danos
pessoais e materiais.
Os produtos descritos neste
documento podem, a qualquer
momento, evoluir ou serem
submetidos a modificações.
Portanto, as descrições e os
dados deste catálogo não
podem ter qualquer valor
contratual.
– Instale o relé num recipiente ou
num quadro elétrico com grau de
proteção mínima de IP40.
CARACTERÍSTICAS TÉCNICAS
380...440VAC
50/60Hz ±5%
0.85...1.1 Ue
19VA / 1,7W max
≥ 40ms
100VAC
≤30ms
< ±9%
< ±0.5%
< ±0.01%
< ±0.2%
2
250VAC
400VAC
AC1 8A 250VAC B300
5
10
6
30x10
4kV
2kV
440V
3
-20 ... +60°C
-30 ... +80°C
<90%
2
3
Fissi / Fixed / Fest / Fixe / Fijo / Fixos
2
0.2 - 4.0 mm (24 - 12 AWG)
0.8Nm (7lbin)
1 (DIN 43880)
Poliammide / Polyamide / Polyamid /
Polyamide / Poliamida / Poliamida
35mm (IEC/EN 60715)
max 4mm
IP40
IP20
90g
cULus, EAC
1
