Summary of Contents for Amewi AMX Planes AM650

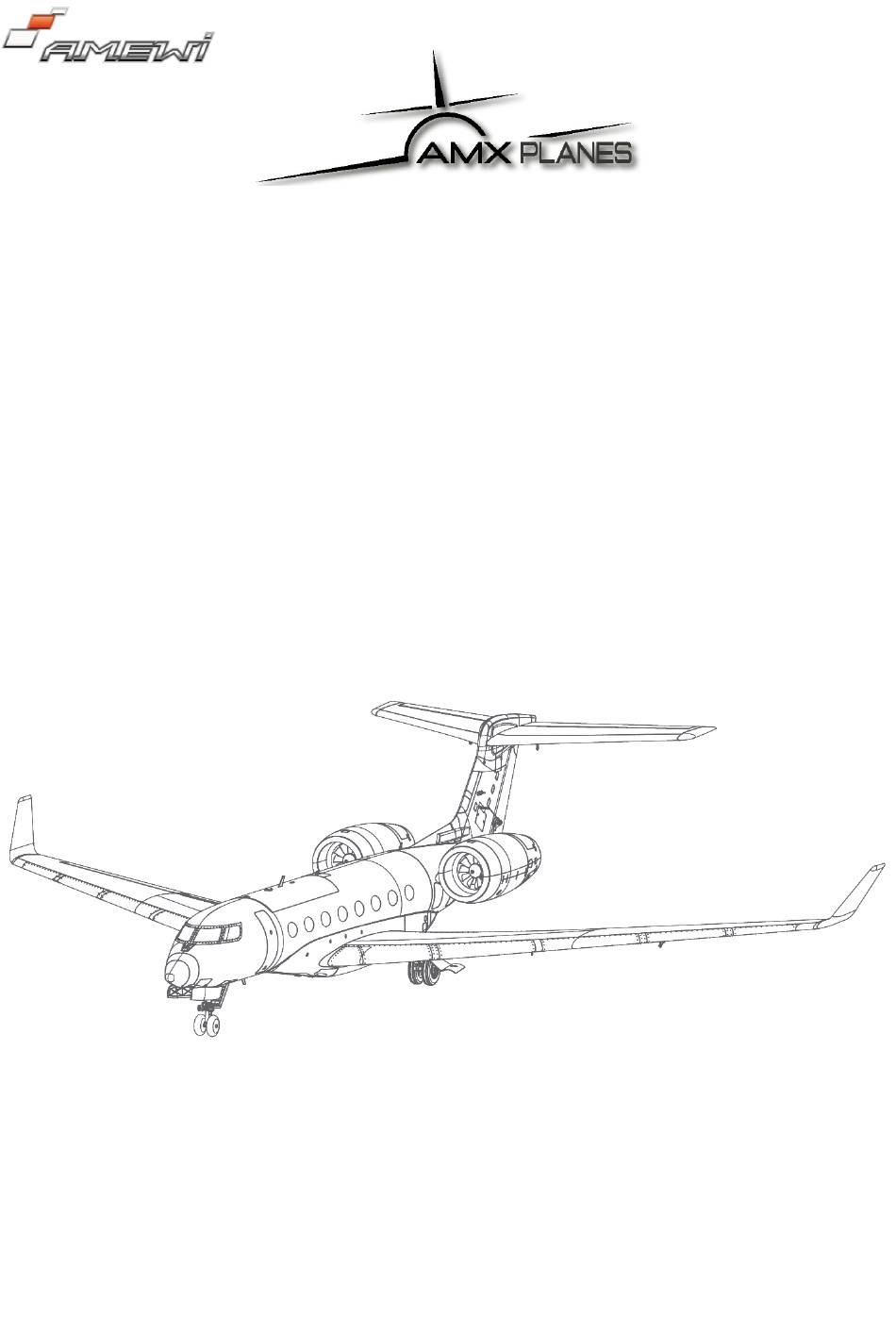

- Page 1 AM650 BUSINESS JET 1766mm PNP BEDIENUNGSANLEITUNG / MANUAL...
- Page 3 Welcome to AMEWI The Amewi Trade GmbH is an international import- and wholesale company for R/C models, toys and creative items, located in Borchen near Paderborn, Germany. Our product range includes over 10,000 items. Above all, this includes remote-controlled car, helicopter, boat, and tank models as well as a wide range of accessories and all necessary spare parts.
-
Page 4: Hinweise Zur Konformität
This product has been manufactured according to actual technical standards. The product is matching the requirements of the existing European and national guidelines. The Declaration of Conformity has been proofed. AMEWI Trade e.K. declares that this product is matching the basic requirements and remaining regulations of the guideline 2014/53/EU (RED). - Page 5 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES AM650 BUSINESS JET BATTERY NOTICE & DISPOSAL HINWEISE ZU BATTERIEN & ENTSORGUNG / Batterien / Akkus gehören nicht in Kinderhände. Ein Wechsel der Batterien oder Akkus ist nur durch einen Erwachsenen durchzuführen. Niemals Akkus mit Trockenbatterien mischen.
- Page 6 Cd= Cadmium, HG=Quecksilber, Pb=Blei (Die Bezeichnungen stehen auf Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol). AMEWI is registered below the Batt-Reg.-Nr. DE 77735153 at the foundation EAR and recycles all used electronic parts properly. Electric and electronical products are not allowed to put in household garbage. Please dispose the product at the end of the lifetime according to the actual laws.
-
Page 7: Vielen Dank
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES AM650 BUSINESS JET THANK YOU VIELEN DANK / Vielen Dank für den Kauf des AMXPLANES AM650 Business Jets. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für spätere Fragen auf. Thank you for purchasing the AMXPLANES AM650 Business Jet. Please read the instruction manual carefully and keep it for future reference. - Page 8 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES AM650 BUSINESS JET WICHTIGE HINWEISE / IMPORTANT NOTICE Hinweis: Dieses Produkt wird gemäß strengen Leistungsrichtlinien hergestellt und entspricht den Sicherheitsstandards und - anforderungen. Dieses Produkt ist nicht für Kinder unter 14 Jahren geeignet. Der Hersteller haftet nicht für Verletzungen oder Unfälle, die durch die Verwendung abnormaler Teile, übermäßige Abnutzung, unsachgemäße Montage oder Bedienung verursacht werden.
- Page 9 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES AM650 BUSINESS JET Bitte bedienen Sie das Modell nicht, wenn Sie müde sind oder sich unwohl fühlen, Alkohol getrunken oder Drogen konsumiert haben • dies kann Verletzungen bei Ihnen oder anderen führen. Um Verbrennungen zu vermeiden, fassen Sie Antriebsteile und Motoren niemals während oder direkt nach der Nutzung an, da sie •...
- Page 10 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES AM650 BUSINESS JET...
- Page 11 Alle AMXPLANES Modelle finden Sie unter https://amxplanes.amewi.com AMXPLANES is the new premium aircraft line from Amewi. From the first design to the production of individual basic materials to the later completion, these models are designed with the highest precision in mind. A well-thought-out drive concept and the most modern electronics particularly distinguish our AMXPLANES aircraft.
- Page 12 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES AM650 BUSINESS JET PRODUKTÜBERSICHT / PRODUCT OVERVIEW Der AMXPlanes AM650 Jet ist voll ausgestattet mit den neuesten und fortschrittlichsten Komponenten in der RC-Flugzeugtechnologie, wie z.B. einem 3-Achsen-Stabilisierungssystem mit SBUS-Funktionalität und voll einstellbaren Unterstützung, abnehmbaren Tragflächen mit hochwertigen Metall-Tragflächenverbindern, geschlepptes Hauptfahrwerk und Druckstreben-Bugfahrwerk.
- Page 13 Ihren Händler und teilen ihm die Artikelbezeichnung oder Teilenummer des fehlenden oder beschädigten Teils bzw. der fehlenden Teile mit. (Eine vollständige Ersatzteilliste finden Sie auf unserer Internetseite amewi.com). Bitte beachten Sie, dass verschiedene Versionen manchmal leicht unterschiedliche Teile in der Verpackung enthalten können.
-
Page 14: Technische Daten / Specifications
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES AM650 BUSINESS JET TECHNISCHE DATEN / SPECIFICATIONS Leichte und dennoch stabile technische Material: Gyro 3-Achs Gyro Kunststoffe aus EPO und ABS 13g Digital MG Servo 5 Stück Spannweite: 1766mm Servos 9g Digital Servo 5 Stück Gesamtlänge: 1768mm Flugzeit:... - Page 15 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES AM650 BUSINESS JET AUFBAU ANLEITUNG / ASSEMBLY INSTRUCTIONS MONTAGE DES RUMPFES / FUSELAGE INSTALLATION Trage etwas Kleber auf die Holme auf und stecke sie in die Schlitze des vorderen Rumpfes. 2. Verbinden Sie die Servokabel vom vorderen und hinteren Rumpfteil. Führen Sie die Motorkabel zum Akkufach durch. Tragen Sie Klebstoff auf die Holme und die Kontaktfläche des hinteren Teils auf.
- Page 16 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES AM650 BUSINESS JET MONTAGE DER TRIEBWERKSGONDELN / NACELLES INSTALLATION Stecken Sie die Motorkabel (in der Reihenfolge rot, gelb, schwarz) in den Stecker und befestigen Sie die Gondeln in den Schlitzen wie gezeigt. Sichern Sie die Gondeln mit den mitgelieferten Schrauben. Plug the motor wires (in the sequence of red, yellow, black) into the connector and fix the nacelles into the slots as shown.
- Page 17 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES AM650 BUSINESS JET MONTAGE DER TRAGFLÄCHEN / MAIN WING INSTALLATION Führen Sie den Tragflächenholm in den Schlitz des Rumpfes ein. 2. Montieren Sie die beiden Tragflächenhälften wie gezeigt durch den Tragflächenholm auf den Rumpf. 3. Befestigen Sie die Haupttragfläche mit den mitgelieferten Schrauben. lnsert the wing spar into the slots of the fuselage.
- Page 18 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES AM650 BUSINESS JET MONTAGE DES HÖHENLEITWERKS / HORIZONTAL STABILIZER INSTALLATION Setzen Sie das Höhenleitwerk in den Schlitz des Leitwerks ein und befestigen Sie es mit den mitgelieferten Schrauben. Fit the horizontal stabilizer into the slot of the tail and fasten with supplied screws MONTAGE DER RUDERHÖRNER / CONTROL HORNS INSTALLATION Stellen Sie sicher, dass sich alle Servos in der Mittelstellung Lochreferenz für Querruder-Klappenservoanlenkung...
- Page 19 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES AM650 BUSINESS JET AKKU MONTAGE / BATTERY INSTALLATION Bevor Sie den Akku an anschließen, schalten Sie den Sender ein und stellen Sie den Gashebel in die unterste Position. 2. Entfernen Sie die Akkuklappe. 3. Setzen Sie den Akku in das Akkufach ein, wobei das Stromkabel vom Heck abgewandt zeigt, und sichern Sie den Akku mit Klettbändern.
- Page 20 ÜBERPRÜFEN SIE DIE RICHTUNG DER STEUERFLÄCHEN IMMER VON HINTEN NACH VORNE, UM DIE KORREKTE FUNKTION SICHERZUSTELLEN. Amewi strongly recommends you also perform a full range test prior to each flight! SAFETY FIRST!! Please remove battery before carrying out any pre-flight maintenance to the power system to prevent potential injury from unintended EDF operation.
- Page 21 Flüge mit niedrigen Geschwindigkeiten durchzuführen, bis Sie sich mit den Flugeigenschaften des Flugzeugs vertraut gemacht haben. Based on Amewi’s testing experience, the following rates are recommended for optimum performance. It is suggested that initial flights are carried out using low rates until you are comfortable with the flight characteristics of the plane.
-
Page 22: Fehlerbehebung / Trouble Shooting
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES AM650 BUSINESS JET FEHLERBEHEBUNG / TROUBLE SHOOTING Problem Mögliche Ursache / Possible Cause Lösung / Solution Das Flugzeug reagiert nicht auf den Gashebel, - Regler nicht kalibriert - ESC gemäß Handbuch kalibrieren aber auf andere Bedienelemente. - Gashebel am Sender deaktiviert - Gashebel am Sender aktivieren - Motorkabel abgeklemmt... - Page 23 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES AM650 BUSINESS JET MULTIFUNKTIONSBOARD ANSCHLÜSSE / MULTI-FUNCTION CONTROL BOARD CONNECTIONS Tragflächenanschluss Tragflächenanschluss Main Wing Connector Main Wing Connector RAD / WHEEL Hinweis: Wenn der Gyro nicht benutzt wird, verbinden Sie KLAPPEN / FLAPS EMPFÄNGER bitte das Servokabel des Vorderrads mit der Verlängerung FAHRWERK / LANDING GEAR RECEIVER...
- Page 24 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES AM650 BUSINESS JET BRUSHLESS ESC ANLEITUNG / BRUSHLESS ESC MANUAL Programmierbare Punkte (Die Option in Fettschrift geschrieben ist die Standardeinstellung) Brems Einstellung: Aktiviert / Deaktiviert Akku-Typ: LiPo / NiMH Unterspannungsschutz: Soft-Abschaltung (Schrittweise Reduzierung der Ausgangsleistung) / Sofortige Abschaltung Schutzschwelle für niedrige Spannung (Niedrig / Mittel / Hoch) Bei Lithiumbatterien wird die Zellenzahl automatisch berechnet.
- Page 25 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES AM650 BUSINESS JET GAS-WEG KALIBRIEREN / THROTTLE RANGE CALIBRATION Schalten Sie den Sender ein, Schließen Sie einen Akku Es sollte ein Piep-Piep Bewegen Sie den Gashebel Ein langer Piep-Ton ertönt, und bewegen Sie den am Regler an und warten Sie Sound ertönen.
- Page 26 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES AM650 BUSINESS JET FEHLERBEHEBUNG / TROUBLE SHOOTING Problem Mögliche Ursache / Possible Cause Lösung / Solution Nach dem Einschalten funktioniert der Motor nicht, Die Verbindung zwischen Akku und ESC ist nicht korrekt. Prüfen Sie die Verbindung, tauschen Sie die Stecker aus. kein Sound ertönt.
- Page 27 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES AM650 BUSINESS JET Programmiermodus aufrufen 2. Programmierbare Elemente auswählen Programmierbare Elemente auswählen Nach dem Aufrufen des Programmiermodus hören Sie 8 Töne in einer Schleife mit der folgenden Reihenfolge. Wenn Sie den Gasknüppel innerhalb von 3 Sekunden nach einer Wert des Elements einstellen (programmierbarer Wert) Art von Tönen nach unten bewegen, wird dieser Punkt ausgewählt.
-
Page 28: Ersatzteile / Spare Parts
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES AM650 BUSINESS JET ERSATZTEILE / SPARE PARTS 049-650-04 049-650-01 049-650-02 049-650-03 Rumpf vorne / Front fuselage Rumpf hinten / Rear fuselage Tragflächen Set / Main wing set Winglet set 049-650-05 049-650-06 049-650-07 049-650-08 Höhenruder / Horizontal stabilizer Akkufachabdeckung / Battery hatch Triebwerksgondeln / Nacelle Räder Set / Wheel set... - Page 29 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES AM650 BUSINESS JET 049-650-21 049-650-22 049-650-23 049-650-24 LED Set Elektronischer Einzug vorne Elektronischer Einzug Hauptfahrwerk Tragflächenanschlüsse Front electric retract Main electric retract Main wing connector 049-650-25 049-650-26 049-AMPX-60A 049-AMXP-EDF-003 Anschluss Höhenruder Multifunktions Steuerplatine ESC Doppel Set 60A 70mm Impeller Set Horizontal stabilizer connector Multi-function control board...
- Page 30 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES AM650 BUSINESS JET PLATZ FÜR NOTIZEN / SPACE FOR NOTES...
- Page 32 amxplanes.amewi.com...
