- Page 1 GLASTAR STOL 1233mm BEDIENUNGSANLEITUNG / MANUAL...
- Page 3 Welcome to AMEWI The AMEWI Trade GmbH is an international import- and wholesale company for R/C models, toys and creative items, located in Borchen near Paderborn, Germany. Our product range includes over 10,000 items. Above all, this includes remote-controlled car, helicopter, boat, and tank models as well as a wide range of accessories and all necessary spare parts.
-
Page 4: Hinweise Zur Konformität
This product has been manufactured according to actual technical standards. The product is matching the requirements of the existing European and national guidelines. The Declaration of Conformity has been proofed. AMEWI Trade GmbH declares that this product is matching the basic requirements and remaining regulations of the guideline 2014/53/EU (RED). The declarations and documents are stored at the manufacturer and can be requested and applied there. - Page 5 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES GLASTAR BATTERY NOTICE & DISPOSAL HINWEISE ZU BATTERIEN & ENTSORGUNG / Batterien / Akkus gehören nicht in Kinderhände. Ein Wechsel der Batterien oder Akkus ist nur durch einen Erwachsenen durchzuführen. Niemals Akkus mit Trockenbatterien mischen. Niemals volle mit halbleeren Akkus/Batterien mischen. Niemals Akkus verschiedener Kapazitäten mischen.
- Page 6 {Most supermarkets have) They are not allowed to be put into local household garbage. Die Firma AMEWI Trade GmbH beteiligt sich am Dualen System für Verkaufsverpackungen über die Firma Landbell AG. Die verwendeten Verpackungen werden von Partner-Unternehmen (Entsorgern) bei den privaten Endverbrauchern (Haushalten, Gelber Sack, Gelbe Tonne) abgeholt, sortiert und ordnungsgemäß...
-
Page 7: Vielen Dank
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES GLASTAR THANK YOU VIELEN DANK / Vielen Dank für den Kauf des der AMXPLANES GlaStar. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für spätere Fragen auf. Thank you for purchasing the AMXPLANES GlaStar. Please read the instruction manual carefully and keep it for future reference. WARNUNG WARNING Dieses ferngesteuerte Flugzeug ist kein Spielzeug. - Page 8 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES GLASTAR WICHTIGE HINWEISE / IMPORTANT NOTICE Hinweis: Dieses Produkt wird gemäß strengen Leistungsrichtlinien hergestellt und entspricht den Sicherheitsstandards und - anforderungen. Dieses Produkt ist nicht für Kinder unter 14 Jahren geeignet. Der Hersteller haftet nicht für Verletzungen oder Unfälle, die durch die Verwendung abnormaler Teile, übermäßige Abnutzung, unsachgemäße Montage oder Bedienung verursacht werden.
- Page 9 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES GLASTAR Bitte bedienen Sie das Modell nicht, wenn Sie müde sind oder sich unwohl fühlen, Alkohol getrunken oder Drogen konsumiert haben • dies kann Verletzungen bei Ihnen oder anderen führen. Um Verbrennungen zu vermeiden, fassen Sie Antriebsteile und Motoren niemals während oder direkt nach der Nutzung an, da sie •...
- Page 10 Alle AMXPLANES Modelle finden Sie unter https://amxplanes.amewi.com AMXPLANES is the new premium aircraft line from Amewi. From the first design to the production of individual basic materials to the later completion, these models are designed with the highest precision in mind. A well-thought-out drive concept and the most modern electronics particularly distinguish our AMXPLANES aircraft.

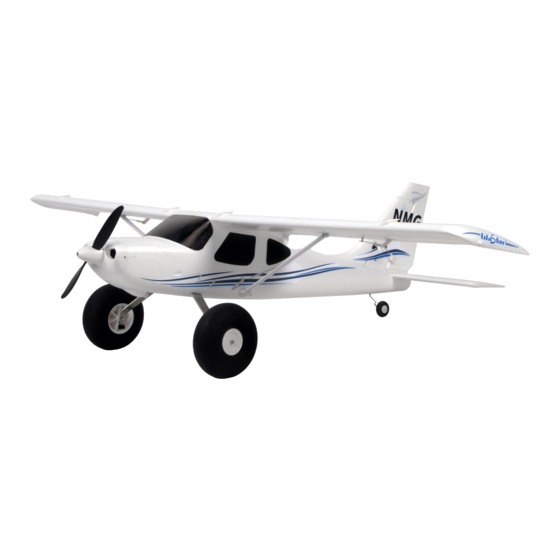

- Page 11 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES GLASTAR PRODUKTÜBERSICHT / PRODUCT OVERVIEW Das AMXPLANES GlaStar Busch-/Trainingsflugzeug ist ein leistungsstarkes, robustes, geländegängiges, STOL-fähiges Hochdecker- Sportmodell. Die beeindruckenden Flugeigenschaften des GlaStar und die großen, luftgefüllten, stoßabsorbierenden Reifen machen kurze Starts und Landungen auf jeder Art von Untergrund einfach! Die GlaStar ist mit einer magnetisch zu öffnenden Klappe ausgestattet, in die 3S 1300-2200mAh Akkus passen, die eine große Bandbreite an Leistung und Flugzeiten bieten.
- Page 12 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES GLASTAR LIEFERUMFANG / PACKING LIST Bitte überprüfen Sie die unten aufgeführten Teile vor der Montage sorgfältig. Sollte etwas fehlen oder beschädigt sein, wenden Sie sich bitte zunächst an Ihren Händler und teilen ihm die Artikelbezeichnung oder Teilenummer des fehlenden oder beschädigten Teils bzw. der fehlenden Teile mit.
-
Page 13: Technische Daten / Specifications
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES GLASTAR TECHNISCHE DATEN / SPECIFICATIONS Leichte und dennoch stabile technische Material: Regler: Kunststoffe aus EPO und ABS Spannweite: 1233mm Servos 9g Digital Servo, 4 Stück Gesamtlänge: 945mm Flugzeit: Ca. 10 Minuten Tragflächenbelastung: 49g/dm² Fahrwerk: Festes Hauptfahrwerk 4 Kanal –... - Page 14 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES GLASTAR AUFBAU ANLEITUNG / ASSEMBLY INSTRUCTIONS MONTAGE DER TRAGFLÄCHEN / MAIN WING INSTALLATION HKM3.0*20mm Setzen Sie die Tragfläche wie abgebildet in den Schlitz des Rumpfes. 2. Verwenden Sie die mitgelieferten Schrauben, um die Tragfläche zu sichern (bitte ziehen Sie die Schrauben nicht zu fest an). Setzen Sie die Flügelstreben wie abgebildet in die Kunststoffschlitze ein und sichern Sie die Streben mit Splinten.
- Page 15 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES GLASTAR MONTAGE DES HÖHENLEITWERKS / HORIZONTAL STABILIZER INSTALLATION HKM3.0*20mm Setzen Sie das Höhenleitwerk wie abgebildet in den Schlitz des Leitwerks ein. 2. Sichern Sie das Höhenleitwerk mit den mitgelieferten Schrauben. Verbinden Sie die Anlenkungsstange mit dem Steuerhorn und dem Servoarm des Höhenruderservos. Place the horizontal stabilizer into the slot of the tail as shown.
- Page 16 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES GLASTAR MONTAGE DES FAHRWERKS / LANDING GEAR INSTALLATION HKM3.0*10mm Setzen Sie das vordere Fahrwerk in den Schlitz des Bodens ein und verwenden Sie die Fahrwerksabdeckung und die mitgelieferten Schrauben zur Befestigung. Fit the front landing gear into the slot of the bottom and use landing gear cover and supplied screws to secure. MONTAGE DES SPINNERS UND PROPELLERS / SPINNER AND PROPELLER INSTALLATION HKM3.0*10mm Montieren Sie das Spinner Set und den Propeller in der Reihenfolge A bis E.
- Page 17 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES GLASTAR MONTAGE DER RUDERHÖRNER / CONTROL HORNS INSTALLATION Stellen Sie sicher, dass sich alle Servos in der Mittelstellung Lochreferenz für Servoanlenkung befinden und justieren Sie die Anlenkungen auf die angegebenen Hole reference for servo linkage Positionen.
- Page 18 ÜBERPRÜFEN SIE DIE RICHTUNG DER STEUERFLÄCHEN IMMER VON HINTEN NACH VORNE, UM DIE KORREKTE FUNKTION SICHERZUSTELLEN. Amewi strongly recommends you also perform a full range test prior to each flight! SAFETY FIRST!! Please remove battery before carrying out any pre-flight maintenance to the power system to prevent potential injury from unintended EDF operation.
- Page 19 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES GLASTAR HEBEL DER HÖHENSTEUERUNG NACH UNTEN HEBEL DER HÖHENSTEUERUNG NACH OBEN ELEVATOR CONTROL LEVER MOVING DOWNWARD ELEVATOR CONTROL LEVER MOVING UPWARD HEBEL DER SEITENRUDERSTEUERUNG NACH LINKS HEBEL DER SEITENRUDERSTEUERUNG NACH RECHTS RUDDER CONTROL LEVER MOVING LEFTWARD RUDDER CONTROL LEVER MOVING RIGHTWARD DUAL RATE EINSTELLUNG / DUAL RATE SETTINGS Auf der Grundlage der Test werden die folgenden Werte für eine optimale Leistung empfohlen.
-
Page 20: Fehlerbehebung / Trouble Shooting
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES GLASTAR Querruder / Aileron Höhenruder / Elevator Seitenruder / Rudder Flapps Niedrige / Low Dual Rate (H1 / H2) 15mm 15mm 12mm Hohe / High Dual Rate (H1 / H2) 20mm 20mm 15mm FEHLERBEHEBUNG / TROUBLE SHOOTING Problem Mögliche Ursache / Possible Cause... - Page 21 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES GLASTAR BRUSHLESS ESC ANLEITUNG / BRUSHLESS ESC MANUAL Programmierbare Punkte (Die Option in Fettschrift geschrieben ist die Standardeinstellung) Brems Einstellung: Aktiviert / Deaktiviert Akku-Typ: LiPo / NiMH Unterspannungsschutz: Soft-Abschaltung (Schrittweise Reduzierung der Ausgangsleistung) / Sofortige Abschaltung Schutzschwelle für niedrige Spannung (Niedrig / Mittel / Hoch) Bei Lithiumbatterien wird die Zellenzahl automatisch berechnet.
- Page 22 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES GLASTAR WICHTIG: Fernsteuerungen haben unterschiedlich lange Gas-Wege. Bitte kalibrieren Sie den Gasweg bevor Sie fliegen. IMPORTANT: Remote controls have different throttle travel lengths. Please calibrate the throttle travel before flying. GAS-WEG KALIBRIEREN / THROTTLE RANGE CALIBRATION Schalten Sie den Sender ein, Schließen Sie einen Akku Es sollte ein Piep-Piep...
- Page 23 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES GLASTAR FEHLERBEHEBUNG / TROUBLE SHOOTING Problem Mögliche Ursache / Possible Cause Lösung / Solution Nach dem Einschalten funktioniert der Motor Die Verbindung zwischen Akku und ESC ist nicht Prüfen Sie die Verbindung, tauschen Sie die Stecker nicht, kein Sound ertönt.
- Page 24 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES GLASTAR 1. Programmiermodus aufrufen 2. Programmierbare Elemente auswählen 2. Programmierbare Elemente auswählen Nach dem Aufrufen des Programmiermodus hören Sie 8 Töne in einer Schleife mit der folgenden Reihenfolge. Wenn Sie den Gasknüppel innerhalb von 3 Sekunden nach einer 3.
-
Page 25: Ersatzteile / Spare Parts
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES GLASTAR ERSATZTEILE / SPARE PARTS 049-AMXP5-001 049-AMXP5-002 049-AMXP5-003 049-AMXP5-004 Rumpf / Fuselage Tragflächen Set / Main Wing Set Höhenleitwerk / Horizontal Stabilizer Rad Set Vorne / Front Wheel Set 049-AMXP5-005 049-AMXP5-006 049-AMXP5-007 049-AMXP5-008 Fahrwerk / Landing Gear Plate Spornrad / Rear Wheel Tragflächenstreben / Wing Strut Set Splinte / Clasp... - Page 28 amxplanes.amewi.com...
