Summary of Contents for Amewi AFX4 R3D
- Page 1 BEDIENUNGSANLEITUNG INSTRUCTION MANUAL...
- Page 3 Welcome to AMEWI The Amewi Trade GmbH is an international import- and wholesale company for R/C models, toys and creative items, located in Borchen near Paderborn, Germany. Our product range includes over 10,000 items. Above all, this includes remote-controlled car, helicopter, boat, and tank models as well as a wide range of accessories and all necessary spare parts.
-
Page 4: Sicherheits- Und Gefahrenhinweise
This product has been manufactured according to actual technical standards. The product is matching the requirements of the existing European and national guidelines. The Declaration of Conformity has been proofed. AMEWI Trade GmbH declares that this product is matching the basic requirements and remaining regulations of the guideline 2014/53/EU {RED). The declarations and documents are stored at the manufacturer and can be requested and applied there. - Page 5 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 R3D BATTERY NOTICE & DISPOSAL HINWEISE ZU BATTERIEN & ENTSORGUNG / Batterien / Akkus gehören nicht in Kinderhände. Ein Wechsel der Batterien oder Akkus ist nur durch einen Erwachsenen durchzuführen. Niemals Akkus mit Trockenbatterien mischen. Niemals volle mit halbleeren Akkus/Batterien mischen. Niemals Akkus verschiedener Kapazitäten mischen.
- Page 6 DISPOSAL ENTSORGUNGSHINWEISE / Die Firma AMEWI Trade GmbH ist unter der Batt-Reg.-Nr. DE 77735153 sowie der WEEE-Reg.-Nr. 93834722 bei der Stiftung EAR angemeldet und recycelt alle gebrauchten elektronischen Bauteile ordnungsgemäß. Elektrische und elektronische Geräte dürfen nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß...

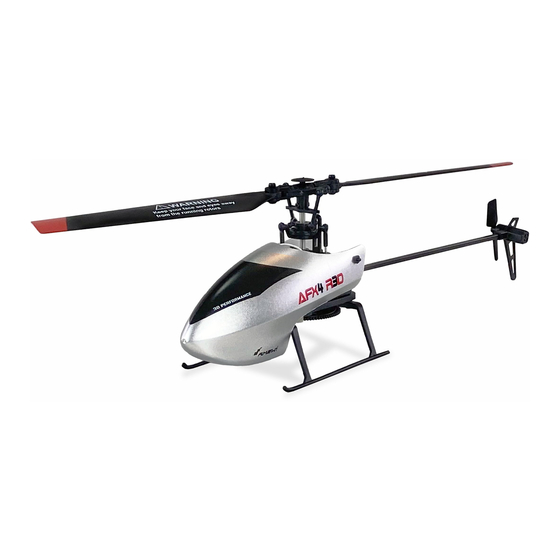

- Page 7 Vielen Dank für den Kauf des Amewi AFX4 R3D Helikopters. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für spätere Fragen auf. Thank you for purchasing the Amewi AFX4 R3D helicopter. Please read the instruction manual carefully and keep it for future reference.
-
Page 8: Wichtige Hinweise
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 R3D IMPORTANT NOTES WICHTIGE HINWEISE / Hinweis: Dieses Produkt wird gemäß strengen Leistungsrichtlinien hergestellt und entspricht den Sicherheitsstandards und - anforderungen. Dieses Produkt ist nicht für Kinder unter 14 Jahren geeignet. Der Hersteller haftet nicht für Verletzungen oder Unfälle, die durch die Verwendung abnormaler Teile, übermäßige Abnutzung, unsachgemäße Montage oder Bedienung verursacht... - Page 9 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 R3D Bitte bedienen Sie das Modell nicht, wenn Sie müde sind oder sich unwohl fühlen, Alkohol getrunken oder Drogen konsumiert haben dies kann Verletzungen bei Ihnen oder anderen führen. Um Verbrennungen zu vermeiden, fassen Sie Antriebsteile und Motoren niemals während oder direkt nach der Nutzung an, da sie sehr heiß...
-
Page 10: Technische Daten
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 R3D PARAMETER TECHNISCHE DATEN / Länge 268mm Length Höhe 80mm Hight Gewicht Weight Propeller Länge 249mm Propeller length Heckrotor Durchmesser 37mm Tail rotor diameter Akku Kapazität 300mm Battery Capacity Flugzeit Max. 15min Flight time Hautpmotor... -
Page 11: Die Fernsteuerung
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 R3D THE REMOTE CONTROL DIE FERNSTEUERUNG / Kontrollleuchte Power Indicator Geschwindigkeit Auto- Start/Landing* Speed Hoch, Runter An-/Aus Schalter Links / Rechts Drehen Power Switch Up, Down, Vor / Zurück Left, Right Turn Links / Rechts Rollen... -
Page 12: Einlegen Der Senderbatterien
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 R3D INSTALL THE REMOTE CONTROL BATTERIES EINLEGEN DER SENDERBATTERIEN / Fernsteuerung Transmitter Abdeckung Verwenden Sie 4AA Batterien. Achten Sie auf die Polarität. Mischen Sie keine alten/neuen Batterien. Nach unten ziehen, um zu öffnen Use 4AA batteries. Install based on polarity. Do not mix... -
Page 13: Bedienung
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 R3D FIRST FLIGHT PERPERATION ERSTFLUG VORBEREITUNG / Stellen Sie sicher, dass die Batterien in der Fernsteuerung neu sind und der Akku geladen ist. 2. Stellen Sie sicher, dass Sie über ausreichend Platz verfügen. Halten Sie sich vom Verkehr, anderen Menschen, Elektrischen Leitungen, Pools und Teichen fern. - Page 14 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 R3D VORWÄRTS/RÜCKWÄRTS / FORWARD/BACKWARD RECHTER HEBEL NACH HINTEN – RÜCKWÄRTS RECHTER HEBEL NACH VORNE - VORWÄRTS RIGHT LEVER DOWN - BACKWARD RIGHT LEVER UP - FORWARD ROLLEN / SIDE FLY RECHTER HEBEL NACH LINKS RECHTER HEBEL NACH RECHTS...
- Page 15 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 R3D Schritt 2 Step 2 Switch on the remote control and place it near the helicopter. 2. Connect the battery to the helicopter. 3. The indicator lights on the helicopter and on the remote control will flash. Push the throttle up and down once. The remote- control beeps, the LEDs on the helicopter and remote-control light up and the connection is established.
- Page 16 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 R3D ONE-KEY3D THUMBLING EIN TASTEN 3D ROLLE / Nach oben drücken für 3D Modus Nach rechts drücken Push up into 3D mode. Push to the right Nach links drücken Nach oben drücken für 3D Modus Push to the left Push up into 3D mode.
- Page 17 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 R3D EMPFÄNGERANSCHLÜSSE / RECEIVER PORTS HINWEISE ZUR TRIMMUNG / TRIM NOTES Querruder / Aileron Halten Sie eine Mindesthöhe von einem Meter ein. Hauptmotor / Main motor Maintain a flying altitude above one meter Hühenruder / Elevator...
-
Page 18: Fehlersuche
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 R3D Vorwärts Trimmen Sie nach unten Forward Trim down Links drehen Trimmen Sie nach rechts Turn left Trim to the right Seitenflug links Trimmen Sie nach rechts left side fly Trim tot he right TROUBLESHOOTING... - Page 19 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 R3D Laden Sie den Akku Der Motor startet aber der Helikopter Der Akku ist leer, das Hauptzahnrad oder Prüfen Sie die Motorwelle und das hebt nicht ab. die Rotorwelle sind lose. Hauptzahnrad auf ihren festen Sitz.
- Page 20 amewi.com...
