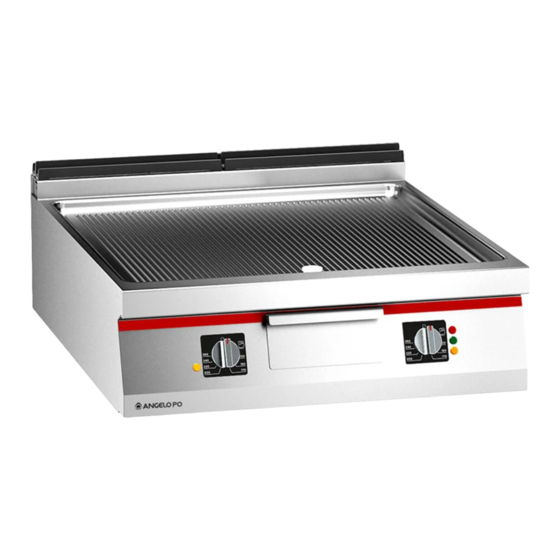

PIASTRA DI COTTURA (FRY-TOP)
COOKING PLATE (FRY-TOP)
PLAQUE DE CUISSON (FRY-TOP)
PLANCHA DE COCCIÓN (FRY-TOP)
BRATPLATTEN (FRY-TOP)
ISTRUZIONI PER L'UTILIZZATORE
0N0FT1E - 0N0FT2E - 0N0FT4E
0N0FT5E - 0N0FT7E - 1N0FT1E
1N0FT2E - 1N0FT3E - 1N0FT4E
1N0FT5G - 1N0FT6E - 1N0FT7E
2N0FT1E - 2N0FT7E - 0T0FT1E
0T0FT2E - 0T0FT4E - 0T0FT5E
0T0FT7E - 1T0FT1E - 1T0FT2E
1T0FT3E - 1T0FT4E - 1T0FT5E
1T0FT6E - 1T0FT7E - 2T0FT1E
2N0FT7E
USE MANUAL
BEDIENSHANDBUCH
MANUEL D'UTILISATION
MANUAL DE USO
Italiano
GB
English
DE
Deutsch
FR
Français
ES
Español
Rev.0 06/2019
3269811
IT
