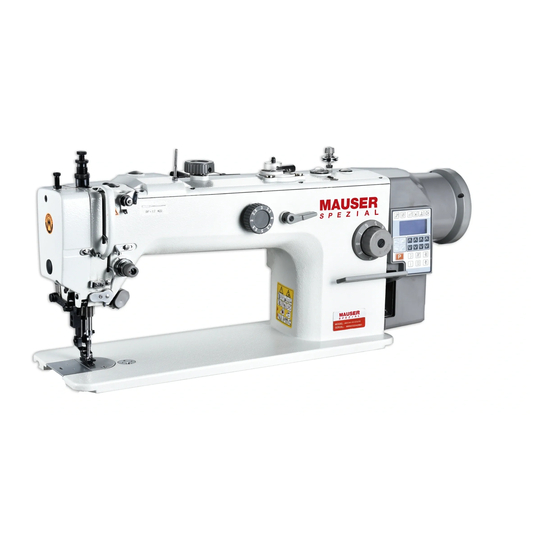

Mauser MH1341 Instructions For Operating Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
Manufacturer:
ShangGong Sewing Machine (Zhe Jiang) Co., Ltd.
Address:
No.1 Jichang Road(S) Jiaojiang Taizhou Zhejiang China
Postcode:
318000
制造商：
上工缝制机械（浙江）有限公司
地址：
中国浙江省台州市椒江区机场南路1号
邮编：
318000
Edition/版本
1/2019
Instructions for Operating
Telephone:
+86-576-88202041
电话：+86-576-88202041
Rev.index
版本号：01.0
Sewing Machine
操 作 说明书
Parts List
零件样本
Printed in China
中国印制
MH1341
MH1345
缝纫机
Part No./零件号
1341-100003
GB
CN
GB
CN

Advertisement

loading
Need help?

Need help?

Do you have a question about the MH1341 and is the answer not in the manual?

Questions and answers

Related Manuals for Mauser MH1341

Summary of Contents for Mauser MH1341

  • Page 1 MH1341 MH1345 Sewing Machine 缝纫机 Instructions for Operating 操 作 说明书 Parts List 零件样本 Manufacturer: ShangGong Sewing Machine (Zhe Jiang) Co., Ltd. Address: No.1 Jichang Road(S) Jiaojiang Taizhou Zhejiang China Postcode: 318000 Telephone: +86-576-88202041 制造商： 上工缝制机械（浙江）有限公司 地址： 中国浙江省台州市椒江区机场南路1号 邮编： 318000 电话：+86-576-88202041...
  • Page 3 非常感 谢 您购买 本 公司的 工 业缝 纫 机。在 使 用缝纫 机 之前， 请 仔细阅 读 （为了 您 的安全 使用） 和 使用说 明 书。 工业缝 纫 机的特 性 之一， 是 要在 机 针和旋 梭 等运动 零 部件附 近 进行操 作 ，而这 些 零部件 很容易 引 起受伤 的 危 险，所...

  • Page 4: Safety Instructions

    Thank you very much for buying our sewing machine.Before using your new machine,please read the safety instructions below and the explanations given in the Operation Instruction. With industrial sewing machines,it is normal to carry out work while positioned directly in front of moving parts such as the needle and thread take-up lever,and consequently there is always a danger of injury that can be caused by these parts.Follow the instructions from training personnel and instructors regarding safe and correct operation before operating the machine so that you will know how to use it correctly.
  • Page 5 安全注意事项 危险 打 开控制 箱盖时 ， 必须先 关 闭电源 开 关并将 电 源插头 从 插座上 拔 下， 至 少等待5分 钟 后，再 打 开控 制 箱盖。 触摸带 有 高电压 的 区域将 会 造成人 员 伤亡。 注意 使用环境 应避免在强电气干扰源(如高频焊机)的附近使 缝 纫机的 最 佳工作 环 境是 相...

  • Page 6: Notes On Safety

    Notes On Safety DANGER Wait at least 5 minutes after turning off the power switch and disconnecting the power cord from the wall outlet before opening the face plate of the control box. Touching areas where high voltages are present can result in severe injury. CAUTION Environmental requirements The ambient temperature should be within the range...
  • Page 7 安全注意事项 注意 缝纫 本 缝 纫机仅 限 于接 受 过安全 操 作培训 的 人员使 为了安全起见，在使用本缝纫机之前，请安装 用 。 保护装置。如果未安装这些安全装置就使用缝 纫机，会造成人身伤害及缝纫机损坏。 本缝纫机 不能用 于除缝纫以外的任何 其他用 缝纫过程中不要触摸任何活动部件或将物件靠 途。 在运动部件上，因为这会导致受伤或缝纫机损 坏。 发生下列情况时，请切断电源。否则误按动启 如果 缝 纫机操 作 中发生 误 动作， 或 者听到 异常 ！ 动开关，缝纫机动作会导致受伤。 的噪...
  • Page 8 Notes On Safety CAUTION Sewing This sewing machine should only be used by If using a work table which has casters, the casters operators who have received the necessary training should be secured in such a way so that they cannot move.
  • Page 9 1.机器简介 Profile of the machine 2.规格 Specifications 3.机头的安 装 Install the machine 4.皮 带的安装 Installation 5.膝 控装置安装 Install the knee-control device 6.皮 带罩的安装 Install the belt cover 7.绕底线及调整 Winding and adjusting lower thread 8.润 滑 Lubricating 9.旋 梭润滑的调整 Rotary hook lubrication adjustment 10.油泵的...
  • Page 10 使 用 说明书 Operation Instruction 1.机器简介 Profile of the machine 本系 列 平缝机 单 直针， 采 用连杆 式 送料， 挑 线杆 挑 线，旋 梭 勾线， 形 成3 0 1线 迹。机 头 加长 设 计，令 操 作回 转 空间更 宽 敞。 超 长针杆 行 程，大 互 动量交 替 压脚， 使 缝厚能 力 更显出 色。 本机...
  • Page 11 使 用 说明 书 Operation Instruction 4 .皮带的安装 Installation 1 .放倒机头,在 电 机下皮 带 轮上安 装 三角皮 带 ①。 2 .用手指以1kg力压 三 角皮带 ① ，调整 螺 母② ， 使皮 带 弯 曲程度 为13-16mm。 15mm(约1kg力) 1.Tilt back the machine head,and then place the belt ① 15mm About 1 kg force onto the motor pulley and the machine pulley.
  • Page 12 使 用 说明书 Operation Instruction 绕底线及调整 Winding and adjusting lower thread A． 绕底线 ( 1)把线 从孔① 中穿出 ， 从夹线 器 ②的后 面 绕到前 面 。 ( 2)把线 拉到梭 芯③， 从 底顺时 针 绕5 - 6圈 。 ( 3)推杠 杆④， 让滑轮 ⑤ 触到V皮带 后 ，启动 机 械。 ( 4)梭芯...
  • Page 13 使 用 说明 书 Operation Instruction 8.润滑 Lubricating 加 油 结 束 之 前 ， 不 能 接 触 电 源 开 关 ， 否 则 误 踩 踏 板 启 动 ， 可 能 会 受 伤 事 故 加...
  • Page 14 使 用 说明 书 Operation Instruction 1 0 .油泵的调整 Pump adjustment 调 整 方法如 下: ① 油 量 调 节 板 ① 应 充 分 盖 住 通 油 孔 ②,如 果 减 少 供 油 量,就 将 通 油孔② 适当的 打 开. Adjustment：...
  • Page 15 使 用 说 明 书 Operation Instruction 13.线张力调整 Adjusting the thread tension 1.线 调 整 装置 如 图 所 示 ， 顺 时 针 转 动 压 线 螺 母 ① ， 面 线 张 力 会 变 强 ， 相 反 则 会 变 弱 。 根 据 布 料 、 缝 线 。 线 距 等 缝 (正确) 纫条件...
  • Page 16 使 用 说 明 书 Operation Instruction 调整送布牙 Adjusting the feed dog 1 .送 布牙 高 度 ③ ② ( 1 )送 布牙 ① 应高于 针 板②平 面1 . 0-1.2mm为宜 。 1.0-1.2mm 1 )放 松抬 牙 曲柄(前)③ 上 的 螺钉④,然 后 将牙架 ⑤ 上 下...
  • Page 17 使 用 说明 书 Operation Instruction 1 6 .内外压脚的调整 Adjusting the auxiliary and upper feed presser foot 2 .改变内外 压 脚的交 互 运动的 平 衡 ( 1)增加 外压脚 ②的提 升 量并减 少 内压脚 ③ 提升量 。 1 )取下上盖 板 上的橡 皮 塞④。 2 )旋转主动...
  • Page 18 使 用 说明 书 Operation Instruction 1 6 .内外压脚的调整 Adjusting the auxiliary and upper feed presser foot 4 .外压脚运 动 量的调 整 外 压脚 和 送布牙 运 动量以1:1为 标 准，根 据 缝制条 件,能 调 整 外压脚 的运动 量 。 松 开位 于 压脚摆 动 曲柄(左)1 1上的 螺 母1 2， 往上移 动...
  • Page 19 使 用 说明 书 Operation Instruction 18.接线 Connecting the wire 抬压脚电磁铁 +32V VDD(+32V) Dout3 电磁铁输出3 翻抬开关 数字地 电机电源 +12V +12V Motor power 输出信号2 DIN2 同步装置 机头电磁铁 Synchr onizer 脚踏板 VDD(+32) +32v D out1 Pedal VDD(+32) D out5 +32v 电机编码器 Encoder 操作面板...
  • Page 20 使 用 说明书 Operation Instruction 1 9 .剪线机构的调整 Adjusting for thread trimmer(自动剪线型） 2 .定刀与 动 刀的调 整 ( 1 )如 图所 示 ，其标 准 是动刀 片 断面位 于 定刀片 中 央的。 移 动刀片 ( 2 )若 图上 的A部 变大， 就 会发生 三 段线。 这 成为切 movable knife 线...
  • Page 21 使 用 说明 书 Operation Instruction 1 9 .剪线机构的调整 Adjusting for thread trimmer(自动剪线型） 5、 安 装剪线 凸 轮 (1)将主 动轮上 的 第2标记点 对 准机壳 上 的定位 标 记 点。 标 记 point (2)在启 动剪线 电 磁铁状 态 下，朝 正 方向回 转 剪线 凸 轮①...
  • Page 22 使用说明书 Operation Instruction 20.定期清洁机器 Regular cleaning machine 定期清扫送布牙①、旋梭②和油泵③。 Regular cleaning feed dog ①, hook② and pump hook ③. ① ② ② ③...
  • Page 23 使 用 说明书 Operation Instruction 2 1 .故障原因及对策 缝纫机故障处理方法...
  • Page 24 使 用 说明书 Operation Instruction 21.Causes of troubles and troubleshshooting Sewing machine troubleshooting...
  • Page 25 使 用 说明书 Operation Instruction 2 2 .台板加工图 Schematic diagram of the machine table...
  • Page 27 零件目录 PARTS CONTENTS 1. 机壳部件 Frame Components .....................1 2. 挑线勾线部件 Thread Take-up & Thread Components ................5 3. 下送料部件 Feed Mechanism Components ..................7 4. 针距调节部件 Feed Adjust Mechanism Components ................11 5.压脚摆动部件 Hand Swing Components ....................13 6. 压脚提升部件 .....................15 Hand Lifter Components 7.
  • Page 28 1. 机壳部件 Frame Components 3 4 5 38-1 51...
  • Page 29 1. 机壳部件 Frame Components 数量 序号 名称 图号 DESCRIPTION REF NO. 120-02-16 橡皮塞 Rubber Plug Φ8.8 1300-01-02 下过线勾毛毡 Oli Felt 11-60111020-01 后盖板螺钉 Screw Sm11/64x40 L=10 1300-01-04 侧盖板 Back Cover 1300-01-05 侧盖板垫片 Gasket For Back Cover 120-01-30 橡皮塞 Rubber Plug Φ19 13-60113020-02 过线杆螺母...
  • Page 30 1. 机壳部件 Frame Components 3 4 5 38-1 51...
  • Page 31 1. 机壳部件 Frame Components 数量 序号 名称 图号 DESCRIPTION REF NO. 1302-01-60 机壳 1300-01-61 底板　 1300-01-61B/08 底板 1300-01-62 挑线杆防护罩 Thread Take-up Lever Cover GP-031308-00 下过线油毡压板 Clamp 11-60060320-02 下过线油毡压板螺钉 Screw Sm3/32ｘ56 L=3 1300-01-54-00 推板组件 Push Board Component 1281-01-14-01 电子夹线器 Electronic Thread Clamp Device 11-80150710-01 电子夹线器螺钉...
  • Page 32 2. 挑线勾线部件 Thread Take-up & Thread Components 12 13 14...
  • Page 33 2. 挑线勾线部件 Thread Take-up & Thread Components 数量 序号 名称 图号 DESCRIPTION REF NO. 120-02-16 针杆上轴套橡皮塞 Needle Bar Bushing(upper) Rubber Plugφ8.8 L=7 120-02-15 针杆上轴套毛毡 Felt Plug 04-108A-1230 针杆上轴套 Needle Bar Bushing(upper) 1300-02-04 针杆 Needle Bar 04-103A-640L 针杆下轴套 Needle Clamp 120-02-20 针杆过线环...
  • Page 34 3. 下送料部件 Feed Mechanism Components 35-1...
  • Page 35 3. 下送料部件 Feed Mechanism Components 数量 序号 名称 图号 DESCRIPTION REF NO. 11-40110625-01 牙架轴螺钉 Screw Sm11/64ｘ40 L=6 06-168A-640L 牙架曲柄偏心轴 Eccentricity Shaft For Feed Bar 120-04-01 牙架曲柄 Feed Rock Shaft Crank 11-60121420-01 送布轴曲柄螺钉 Screw Sm3/16ｘ28 L=15 21-06113102-03 牙架曲柄轴垫圈 Washer φ10ｘφ6 L = 1.3 11-60080620-01 送布牙螺钉...
  • Page 36 3. 下送料部件 Feed Mechanism Components 35-1...
  • Page 37 3. 下送料部件 Feed Mechanism Components 数量 序号 名称 图号 DESCRIPTION REF NO. 11-60151020-01 挡板螺钉 Screw Sm15/64ｘ28 L=10 22-06000000-08 挡板螺钉弹簧垫圈 Washer 1300-03-50 抬牙轴曲柄 Feed Lifting Rock Shaft Crank 1300-03-51 抬牙轴曲柄铰链销 Feed Lifting Rock Shaft Crank 1300-03-55 下轴轴套支头螺钉 Screw Sm15/64ｘ28 L=10 22-05000000-08 弹簧垫片...
  • Page 38 4. 针距调节部件 Feed Adjust Mechanism Components 16 15...
  • Page 39 4. 针距调节部件 Feed Adjust Mechanism Components 数量 序号 名称 图号 DESCRIPTION REF NO. 02-121A-1230 倒缝台紧圈 T Hrust Collar 11-80160710-01 倒缝台紧圈螺钉 Screw Sm1/4ｘ40 L=7 06-029A-640L 倒缝台轴套 Feed Regulator Shaft Bushing 11-80151010-01 倒缝台轴套螺钉 Screw Sm15/64ｘ28 L=10 11-80150812-01 支撑轴螺钉 Screw Sm15/64ｘ28 L=8 1300-04-06 支撑轴...
  • Page 40 5.压脚摆动部件 Hand Swing Components 3 26 10 9...
  • Page 41 5.压脚摆动部件 Hand Swing Components 数量 序号 名称 图号 DESCRIPTION REF NO. 1300-05-01 压脚摆动左曲柄 Upper Feed Lever Level Adjusting Crank 11-40151525-01 压脚摆动曲柄螺钉 Screw Sm15/64ｘ28 L=15 11-80150510-01 压脚摆动轴套螺钉 Screw Sm15/64ｘ28 L=5 1300-03-57 压脚摆动前轴套 Upper Feed Lever Level Driving Shaft Front Bushing 13-60163220-01 压脚曲柄连接螺母...
  • Page 42 6. 压脚提升部件 Hand Lifter Components...
  • Page 43 6. 压脚提升部件 Hand Lifter Components 数量 序号 名称 图号 DESCRIPTION REF NO. 1300-06-01 压脚提升轴 Presser Lifting Shaft 11-80150710-01 提升轴轴套螺钉 Screw Sm15/64ｘ28 L=7 1300-06-03 压脚提升轴左轴套 Upper Feed Driving Shaftbushing(left) 1300-06-04 压脚提升轴右轴套 Upper Feed Driving Shaftbushing(right) 1300-06-05 提升轴调节曲柄 Upper Feed Driving Crank 11-60151460-01 提升轴调节曲柄螺钉...
  • Page 44 6. 压脚提升部件 Hand Lifter Components...
  • Page 45 6. 压脚提升部件 Hand Lifter Components 数量 序号 名称 图号 DESCRIPTION REF NO. 21-10135180-01 压脚位置调节盘垫片 Washer 1300-06-52 压脚位置调节凸轮(长) Climb Device Eccentric Cam(long) 120-02-65 止动销弹簧 Spring 1300-06-34 止动销 Stopper Pin 1300-06-55 压脚位置调节盘(机壳) Climb Device Dial Asm.(arm ) 11-80151550-01 自由式凸轮支头螺钉 Screw Sm15/64ｘ28 L=10 15-061A-640L 压脚位置调节凸轮(短) Climb Device Eccentric Cam(short)
  • Page 46 7. 压脚部件 Presser Lifting Mechanism 13-2 13-1 51 50 26-1...
  • Page 47 7. 压脚部件 Presser Lifting Mechanism 数量 序号 名称 图号 DESCRIPTION REF NO. 11-00110520-01 大线勾螺钉 Screw Sm11/64ｘ40 L=5 1300-07-02 大线勾 Upp Thread Guide 1300-07-03 压紧杆导架 Presser Bar Bushing 11-80150810-01 压紧杆导架螺钉 Screw Sm15/64ｘ28 L=8 1300-07-05 调压螺钉 Pressure Regulating Thumb Screw 1300-07-06 调压螺钉锁紧螺母 Nut For Pressure Adjusting Screw 120-05-21 压紧杆弹簧...
  • Page 48 7. 压脚部件 Presser Lifting Mechanism 13-2 13-1 0611 51 50 26-1...
  • Page 49 7. 压脚部件 Presser Lifting Mechanism 数量 序号 名称 图号 DESCRIPTION REF NO. 40-004C-2700 软线锁紧螺母 Nut M5　H=4 12-40401025-01 软线夹（下）螺钉 Screw M4 L=10 24-06000000-08 卡簧 Ring 11-80160612-01 提升凸轮螺钉 Screw Sm1/4ｘ40 L=6 1300-07-25B 膝控提升杠杆销 Presser Bar Lifting Link Pin...
  • Page 50 8. 剪线部件 Feed Adjust Mechanism Components...
  • Page 51 8. 剪线部件 Feed Adjust Mechanism Components 数量 序号 名称 图号 DESCRIPTION REF NO. 1300-08-01 定刀片 Counter Knife 11-10090620-01 定刀片螺钉 Counter Knife Screw Sm9/64x40 L=6 11-00580720-02 定刀调节螺钉 Counter Knife Adjusting Screw Sm1/8x40 L=7 13-60582420-02 压力调节螺钉锁紧螺母 Lockut Of Counter Knife Adjusting Screw 1300-08-05 栏线板...
  • Page 52 8. 剪线部件 Feed Adjust Mechanism Components...
  • Page 53 8. 剪线部件 Feed Adjust Mechanism Components 数量 序号 名称 图号 DESCRIPTION REF NO. 11-40110625-01 电磁铁连杆销螺钉 Solenoid Pin Screw Sm11/64x40 L=6 14-60504020-01 螺母 Nut M5　H=4 1300-08-56-01 剪线电磁铁组件 Thread Trimming Solenoid Asm. 1300-08-57 剪线电磁铁安装架 Base For Solenoid Connecting Link 22-06000000-08 弹簧垫片 Spring Washer φ6 11-60151522-01 剪线电磁铁紧固螺钉...
  • Page 54 9. 倒缝部件 Automatic Reverse Feed Components...
  • Page 55 9. 倒缝部件 Automatic Reverse Feed Components 数量 序号 名称 图号 DESCRIPTION REF NO. 1302-09-05 倒送料转换器组件 Reverse Feed Switch Asm 1300-09-03 倒送料安装板 Mounting Plate 11-40110625-01 螺钉 Screw Sm11/64x40 L=6 11-40111025-01 电磁铁螺钉　 Screw Sm11/64x40 L=10 1300-01-10 后盖板 Side Palte 1300-01-11 后盖板垫圈 Side Palte Washer 1300-09-11-00-01 倒送料电磁铁组件...
  • Page 56 10. 润滑部件 Oil Lublication Components 15 14 13 11...
  • Page 57 10. 润滑部件 Oil Lublication Components 数量 序号 名称 图号 DESCRIPTION REF NO. 43-10250000-00 油线 Oil Wick Φ2.5 L=500 132-10-40 羊毛毡 Oil Felt 43-10250000-00 油线 0.25 0.25 0.25 0.25 Oil Wick Φ2.5 L=250 1300-10-04 上轴油管组件　 Oil Tube Asm For Arm Shaft 1300-10-28 油线固定架...
  • Page 58 11. 电控部件 Electric Control Electric Control 17 19...
  • Page 59 11. 电控部件 Electric Control Electric Control 数量 序号 名称 图号 DESCRIPTION REF NO. 1302-12-01 电机连接板 Motor Connection Plate 12-60501222-02 电机连接板螺钉 Screw M5 L=12 1302-12-03-00 节能直驱电控组件 Energy Saving Straight Drive Electric Control Component 12-60501022-01 电机固定螺钉 Screw M5 L=10 12-80600812-01 转子固定螺钉 Screw M6 L=8 1302-12-06 停针位磁钢...
  • Page 60 12. 附件部件 Accessories Components...
  • Page 61 12. 附件部件 Accessories Components 数量 序号 名称 图号 DESCRIPTION REF NO. 120-02-21 机针 DP×17 ＃22 Needle Dpｘ17　22＃ 301-20-26 内六角扳手（3） Hexagon Wrench(s3) 301-20-13 内六角扳手（2） Hexagon Wrench(s2) 120-09-07 小磁块 Magnet 120-09-04 机头防震垫块（大） Rubber Cushion(big) 01-213R-1230 机头防震垫块（小） Rubber Cushion(small) 120-09-06 小油壶 Oiler(small) 01-042R-1230 机壳铰链套...
  • Page 62 13. 自动松线部件 Automatic Loosening Component...
  • Page 63 13. 自动松线部件 Automatic Loosening Component 数 量 序号 图号 名称 DESCRIPTION REF NO. 1300-12-01 松线电磁铁安装板 Loose-wire electromagnet mounting plate 1300-12-02 松线电磁铁连接销 Loose Line Electromagnet Connecting Pin 1300-12-03 松线杆 Slack rod 1300-12-04 松线凸轮 Loose-line cam 1300-12-05 膝控提升杠杆 Knee-controlled lifting lever 1300-12-06 松线轴...
  • Page 64 14. 气动抬压脚部件 Pneumatic lifting foot components...
  • Page 65 14. 气动抬压脚部件 Pneumatic lifting foot components 数 量 序号 图号 名称 DESCRIPTION REF NO. 1300-13-01 压脚提升连接轴 Pressure foot lifting connection shaft 1300-13-02 压脚提升连接块 Pressure foot lifting connection block 1300-13-03 压脚提升顶杆 Pressure foot lifting jack rod 1300-13-04 压脚提升连接轴轴套 Pressure foot lifting connection shaft sleeve 1300-13-05 压脚提升外连接块...
