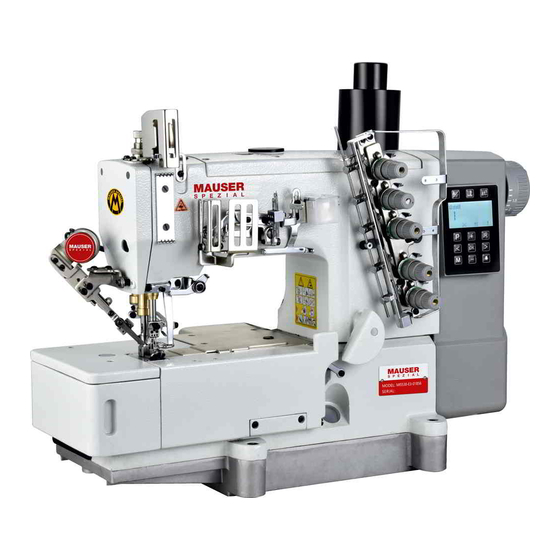

Mauser MI5530 Instructions For Operating Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
Manufacturer:
ShangGong Sewing Machine (Zhe Jiang) Co., Ltd.
Address:
No.1 Jichang Road(S) Jiaojiang Taizhou Zhejiang China
Postcode:
318000
制造商：
上工缝制机械（浙江）有限公司
地址：
中国浙江省台州市椒江区机场南路1号
邮编：
318000
Edition/版本
1/2019
Instructions for Operating
Telephone:
+86-576-88202041
电话：+86-576-88202041
Rev.index
版本号：00.0
Sewing Machine
操 作 说明书
Parts List
零件样本
Printed in China
中国印制
MI5530
缝纫机
GB
CN
GB
CN
Part No./零件号
5530-100003

Advertisement

loading
Need help?

Need help?

Do you have a question about the MI5530 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Mauser MI5530

Summary of Contents for Mauser MI5530

  • Page 1 MI5530 Sewing Machine 缝纫机 Instructions for Operating 操 作 说明书 Parts List 零件样本 Manufacturer: ShangGong Sewing Machine (Zhe Jiang) Co., Ltd. Address: No.1 Jichang Road(S) Jiaojiang Taizhou Zhejiang China Postcode: 318000 Telephone: +86-576-88202041 制造商： 上工缝制机械（浙江）有限公司 地址： 中国浙江省台州市椒江区机场南路1号 邮编： 318000 电话：+86-576-88202041 Rev.index...
  • Page 3 非常感谢您购买本公司的工业缝 纫机。在 使用缝纫 机之前， 请仔细阅读<为了您 的安全使 用>和使用说 明书。 工业缝纫机的特性之一，是要在 机针和旋 梭等运动 零部件附 近进行操作，而这些零部件很容易引起受伤 的 危险，所以请在接受过培训的人 员或有熟 练操作技 术的人员 的指导下，正确地使用本缝纫机。 为 了 您 的 安全使用 1.安全使用的标记及其意义 本使用说明书及产品所使用的标记和图案记号是为了您的安全而正确地使用本产品，防止您及他人受到危 害和损害。 表示方法及含义如下： 说 明 危险 如果忽视此 标记而进行 了错误的操作，必将导致 人员死亡或重伤。 注意 如 果忽视此标记 而 进行 了错误的操作 ， 有可能会引起 人 员受伤及造 成 设 备损坏。 图案...
  • Page 4 Thank you very much for buying our sewing machine.Before using your new machine,please read the safety instructions below and the explanations given in the Operation Instruction. With industrial sewing machines,it is normal to carry out work while positioned directly in front of moving parts such as the needle and thread take-up lever,and consequently there is always a danger of injury that can be caused by these parts.Follow the instructions from training personnel and instructors regarding safe and correct operation before operating the machine so that you will know how to use it correctly.
  • Page 5 安 全 注意事项 危险 打开控制 箱 盖 时 ，必须先关 闭 电 源开关并将 电 源 插 头从插座 上 拔 下 ，至少等待5分 钟 后 ， 再打开控 制箱盖。 触 摸 带 有高电压的 区 域 将会造成人 员 伤 亡 。 注意 使用环境 应避免在强电气干扰 源(如高频焊机)的附 近使 缝纫机的最佳工作环境是...
  • Page 6 Notes On Safety DANGER Wait at least 5 minutes after turning off the power switch and disconnecting the power cord from the wall outlet before opening the face plate of the control box. Touching areas where high voltages are present can result in severe injury. CAUTION Environmental requirements The ambient temperature should be within the range...
  • Page 7 安 全 注意事项 注 意 缝 纫 本 缝 纫机仅 限 于接受 过 安全 操 作培训 的 人员使 为了安全起见，在使用本缝纫机之前，请安装 用 。 保护装置。如果未安装这些安全装置就使用缝 纫机，会造成人身伤害及缝纫机损坏。 缝纫过程中不要触摸任何活动部件或将物件靠 本缝 纫机不能用于除 缝纫以外的任何其他用 在运动部件上，因为这会导致受伤或缝纫机损 途。 坏。 发生下列情况时，请切断电源。否则误按动启 如 果缝纫 机 操作中 发 生误动 作 ，或者 听 到异常 ！...
  • Page 8 Notes On Safety CAUTION Sewing This sewing machine should only be used by If using a work table which has casters, the casters operators who have received the necessary training should be secured in such a way so that they cannot move.

  • Page 9: Table Of Contents

    ..............1 1.供油 Lubriction 2.手动 给 油 ...

  • Page 10: 手动给油

    使用说明书 Operation Instruction 1.供油 Lubrication 1.加 油量是使油面 处于H线与L线 之间为好.当油面低 于L线时,就要 及时补充机油. 1.After filing the oil pan,the oil surface should lie between (H)and(L)lines. Add oil, when the oil surface reaches or goes below(L). 2.手动给油 Manual lublication .手 动给油 是在缝 纫机最 开始使 用时， 或停用 一段 时...

  • Page 11: 给Hr装置供油

    使用说明书 Operation Instruction 3.给HR装置供油 Filling the HR device with silicon oil 1.为 了防止 布纤维 或线被 切断， 请尽早 给HR装置 供 油。 注： 关于购 买硅酯 油，请 咨询缝 纫机代 销店或 本公司 营业 所联系 。 1)Fill the HR device with oil be for it is too low in order to prevent needle thread breakage and fabric damage.

  • Page 12: Threading Diagram

    使用说明书 Operation Instruction 5-1.穿线图(2针 3针) 、 Threading diagram ① 若使用伸缩大的线时,为点线 A 方向。 ③ ① ② ② 装饰线太松时用 B ,若用 B 还松时用 C 。 ③-1 穿伸缩大的线时 ③-2 穿伸缩小的线时 ④穿伸缩大的线时用点 E 的方向。 ①Broken lines A ,for more stretch able thread. ②In the top cover thread is too loose, use broken line B .If the top cover thread is still too loose after threading with broken line B ,use broken line C .

  • Page 13: 压脚压力的调节

    使用说明书 Operation Instruction 6.压脚压力的调节 Adjusting the presser foot pressure 1)压脚压力 的调节是松开 螺帽①和旋转 螺丝②来进 行的 。在能取得平 稳针脚的范围 内，尽量调的 松一 ② 些为 好。 强 ① 弱 Heavy Light 1)Loosen adjusting nut ① and turn adjusting screw ② to adjust the presser foot pressure. It should be as light as possible, yet be sufficient to obtain the proper stitch formation.

  • Page 14: 线状态的调节

    使用说明书 Operation Instruction 9.线状态的调节 Adjusting the thread tension 1 )线 状态 的 调节是 用针线 状态螺 帽① ， 上 装 饰 状 态 拧紧 松开 螺 帽 ②， 下 针状 态 螺帽 ③ 来进 行 调节 。 To loosen To tighten 1)Make tension adjustments with the needle thread knob①,the top cover thread knob②,and the lowerlooper knob③.

  • Page 15: 检查机油的循环

    使用说明书 Operation Instruction 12.检查机油的循环 Checking the oil circulation 1)检查机 油 的循环 状 况,请 在加好 油 后,通 过 油窗 检 查 运转中 机油的 循环状 况 是否 良 好。 Operating 1) Check the status of oil cycle, after adding the oil, please check the status of oil recycle through oil window. 13.油过滤器的清洁与更换...
  • Page 17 零件目录 PARTS CONTENTS ........................9 1.机壳部件 FRAME COMPONENTS ......................11 2.机壳部件 FRAME COMPONENTS ......................13 3.机壳部件 FRAME COMPONENTS 4 下轴部件 　 ......................15 LOWER SHAFT COMPONENTS 5 上轴部件 　 ......................17 UPPER SHAFT COMPONENTS ......................19 6.针杆部件 NEEDLE BAR COMPONENTS 7.

  • Page 18: 机壳部件 (1) Frame Components (1)
