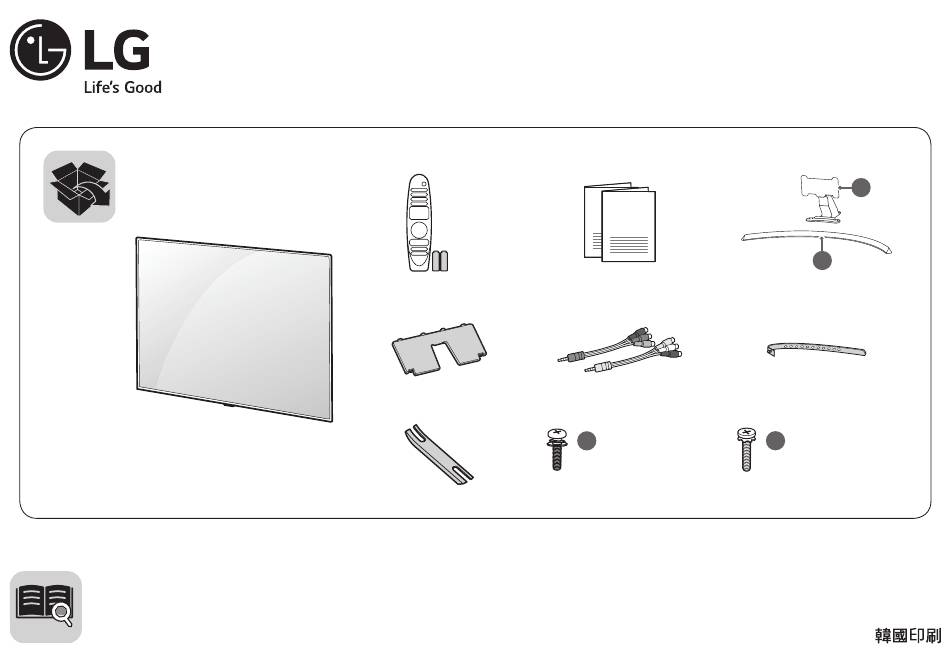

OLED TV
OLED55B7P-C
a
b
AA
c
d
X 4
X 5
(M5 X L12)
(M4 X L12)
P/No: MFL69891801 (1703-REV00)
www.lg.com

Advertisement

Table of Contents
loading

Related Manuals for LG OLED55B7P-C

Summary of Contents for LG OLED55B7P-C

  • Page 1 OLED TV OLED55B7P-C (M5 X L12) (M4 X L12) P/No: MFL69891801 (1703-REV00) www.lg.com...
  • Page 4 ANTENNA/ CABLE IN HDMI IN HDMI IN / ARC USB IN AUDIO OUT/ H/P OUT OPTICAL DIGITAL AUDIO OUT...
  • Page 5 AV IN COMPONENT IN VIDEO L/MONO AUDIO R AUDIO VIDEO...
  • Page 7 OLED55B7P-C 1229 48.6 18.6 17.2...
  • Page 9 安全及參考 請於操作產品前仔細閱讀本手冊並將其保留以供未來參考 之用。 Copyright ⓒ 2017 LG Electronics Inc. All Rights Reserved. 版權所有 www.lg.com P/NO : MFL69869703 (1705-REV00) *MFL69869703* 韓國印刷...
  • Page 10 警告! 安全指示 • 確保電源線並無與發熱源（如暖爐）接觸。這 可能會導致火災或觸電危險。 • 切勿將重物或產品本身置於電源線上。否則， 可能導致火災或觸電。 注意 • 將天線屈疊於建築物之間以防止雨水流入產 品。此有可能引致水分損壞產品內部並導致 觸電風險 請勿打開 觸電。 • 於將電視安裝於牆上時，確保不要以電視背部 注意: 為減低觸電風險，請勿移除蓋板（或背 之電源 及信號線懸掛安裝。 板）。當中並無用戶可自行維修的組件。請 此有可能導致火災、觸電。 向合資格維修人員諮詢相關維修安排。 • 請勿於單個多重電力輸出插座使用過多電力裝 此標誌用作提醒使用者，產品的機殼內 置。否則將有可能因過熱引發火災。 有非絕緣保護的「危險電壓」，相關電壓的 • 請勿讓產品跌落或使其於與外部裝置連接時翻 強度足以構成觸電風險。 倒。否則將可能導致受傷或產品損壞。 • 請將包裝防潮材料或乙烯基包裝物料放置在兒 此標誌用作提醒使用者，電器附帶的相 童無法觸及的地方。防潮材料為有害物質，不 關產品說明，已列出重要操作及保養（ 可吞食。若不小心吞食，請用力使其吐出，並 維修）指示。 前往鄰近醫院就醫。乙烯基包裝物亦可引起窒...
  • Page 11 掉落。 可導致機件損壞或觸電可能。 • 如水或其他物質進入了產品（如 AC 充電器、 • 請遵從下列安裝指示以防止產品過熱。 電源線、電視機），請中斷連接電源線並馬上 - 產品與牆壁的距離應超於 10 厘米。 聯絡服務中心。 - 請勿將產品安裝於不通風位置（例如：書櫃 否則，可能導致火災或觸電。 或櫥櫃內）。 • 僅可使用經 LG Electronics 認可的 AC 適配器和 - 請勿將產品安裝於地毯或軟墊上。 電源線。否則，可能導致火災、觸電、產品無 - 確保桌布或窗簾並無妨礙通風口。 法正常運作或變形。 可能引致火災。 • 切勿拆開 AC 適配器或電源線。可能導致火災 • 請注意於長時間觀看電視期間避免接觸通風 或觸電。 口因其可能散發熱力。此並不影響產品的運作...
  • Page 12 符號 • 當裝置連接到交流電入牆插座，即使以開關關 閉裝置，也不會與交流電源斷開。 • 於拔除電源插頭時，抓緊插頭以將其拔除。 AC 代表交流電。 • 如電源線內的金屬線脫離將可能引致火災。 • 於移動產品時，確保先將電源關閉。然後，拔 DC 代表直流電。 除電源線、天線纜線及所有連接纜線。 代表第二級設備。 電視組合或電源線有可能受損並因此引發火災 或觸電可能。 代表待機。 • 當移動產品或移除產品包裝時因產品重量需二 人同時進行。否則可能導致受傷。 代表「開啟」（電源）。 • 向合資格服務人員諮詢所有有關維修事宜。當 產品 受到任何形式的損壞時，例如電源線或插 代表危險電壓。 頭損壞，液 體濺入或物件落入裝置中，裝置暴 露於雨水或潮濕環境，裝置不能正常工作，或 裝置掉落摔壞，均需進行維修服務。 • 請勿在電視旁使用高壓電器 (例如, 電蚊拍)。這 準備使用 可能引起產品故障。 • 請於清洗產品及其組件時先拔除電源並以軟布 拭擦。使用力度過大將可能導致磨損或褪色。...
  • Page 13 抬起與移動電視 • 請勿使用任何未經批准部件，以確保 安全和產品壽命。 • 因使用未經批准物品而造成的任何損 不論任何類型及大小，抬起或移動電視時，請閱 壞或傷害並不包括在保修範圍內。 讀下文，確保安全搬運，以防電視刮花或受損。 • 某些型號的屏幕上，像有一層薄膜。 • 建議以包裝箱或連同電視原有的包裝材料移 它實際上是屏幕的一部分，請勿移 動電視。 除。 • 移動或抬起電視前，中斷電源線和所有纜線 • 將底座安裝至電視組合時，電視螢幕 的連接。 應面向下方並放於附有軟墊的枱面或 • 當握住電視時螢幕應面向外側以避免損壞。 平面上以避免螢幕磨損。 • 確保螺絲已完全扭緊。（如果沒有穩 固扭緊螺絲，電視在安裝後可能會向 前傾斜。）請勿過份用力及過度扭緊 螺絲，否則螺絲可能會受損並無法正 確上緊。 • 平穩地握住電視外框的外側及底部。確保不要 • 確保擰乾布上多餘的水分及清潔劑。 握住透明部分、喇叭或喇叭排孔區域。 • 切勿直接在電視螢幕上噴水或清潔 劑。 • 請只在乾布上噴上適度的水或清潔劑 以擦拭螢幕。...
  • Page 14 使用按鈕 安裝到桌面 (視乎型號而定) 1 將電視機抬起並擺放在桌子上，保持機身豎 直。 只需使用按鈕，即可輕鬆操作電視功能。 - 與牆壁保留最少 10 厘米空間以保持空氣流 通。 [A 型] 10 厘米 2 將電源線連接至牆上電源插座。 • 請勿將電視置於發熱源附近，因此可 [B 型] 能引發火災或其他損害。 • 在組裝產品時，請勿於螺絲零件處使 用油或潤滑劑等外來物質。(這樣可能 會導致產品損壞。) 安全地將電視安裝到牆壁上 (此功能不是所有型號都適用) 基本功能 開機（按一下） 關機（按住） 調校音量 1 在電視背面插入並擰緊環首螺絲或 固定片和 螺絲。 調校節目 - 如果在環首螺絲位置中插入了螺絲，請先將 這些螺絲取出。...
  • Page 15 安裝在牆上 連線（注意事項） 將選購的掛牆架小心安裝在電視後方，再將掛牆 將不同的外置裝置連接至電視，並切換輸入模式 架安裝在與地面垂直的堅固牆壁上。將電視安裝 以選取外置裝置。有關外置裝置連接的詳情，請 在其他建築物料時，請聯絡合資格的人員。LG 參閱個別裝置隨附的手冊。 建議應由合資格的專業安裝人員進行掛牆安裝。 可用的外置裝置為：HD 接收器、DVD 播放 建議使用 LG 掛牆架。LG 掛牆架調整容易，連接 器、VCR、音效系統、USB 儲存裝置、電腦、遊 纜線亦非常方便。如不使用 LG 掛牆架，請使用 戲裝置及其他外置裝置。 能將裝置穩固於牆上並有足夠空間連接外部裝 • 外置裝置連接視乎型號而有所不同。 置的掛牆架。如使用無法調整的支架，請將支 • 不論電視連接埠順序為何，連接外部裝置至 架掛牆。先將纜線連接至電視，再將電視放到 電視。 支架上。 • 如果您在 DVD 錄影機或 VCR 錄製電視節目， 請確保電視訊號輸入纜線已連接電視及DVD 錄 影機或 VCR。有關錄影的詳情，請參閱連接裝...
  • Page 16 其他連接 神奇遙控器 將電視連接至外部裝置。為達到最佳圖片及音 (因應產品型號或地區，部分按鈕功能和服務可 訊質素，請使用 HDMI 纜線將外置裝置及電視連 能無法提供。) 接。不提供部份獨立纜線。 當顯示“神奇遙控器電池電量低，請更換電池。” → → → {一般} → {HDMI ULTRA HD • 的訊息時，請更換電池。 Deep Color} 如需安裝電池，打開電池蓋，更換電池 (1.5 V - 開: 支援 4K @ 50/60 Hz（4:4:4、4:2:2、4:2:0） AA) 時配對電池格內的 及 端標籤，然後關 - 關: 支援 4K @ 50/60 Hz 8 位元（4:2:0） 上電池蓋。確保將遙控器指向電視機上的神奇遙...
  • Page 17 * 提供與您目前觀看節目相關的內容。 （語音辨識） 顯示目前節目的相關資訊。 使用語音辨識功能時需要網絡連接。 , 媒體內容控制按鍵。 1 按下語音辨識按鈕。 放大指定畫面即可進行全螢幕觀看。 2 在語音顯示視窗顯示於電視螢幕時說話。 * 您可放大遙控器指向的畫面位置。 * (搜尋) 搜尋電視節目、電影及其他影片等內 容，或在搜索欄中輸入字元以進行網上搜尋。 訪問某些選單中的特殊功能。 捲動已儲存的節目。 * 要使用按鈕，請按住超過 3 秒。 (視乎型號而定) (電源) 開啟或關閉電視。 (主頁) 進用功能表。 只要將機頂盒新增至電視的通用遙控器便可 * 顯示歷史記錄。 開啟或關閉機頂盒。 (快速設定) 進入快速設定。 數字鍵 輸入數字。 - 按住 (快速設定) 按鈕顯示 {所有設定} 選 進入已儲存節目列表。...
  • Page 18 返回至上一畫面。 * 清除所有畫面顯示並返回電視檢視。 顯示節目指南。 (輸入) 改更輸入來源。 - 按住 (輸入) 按鈕將顯示功能表，讓您選取 已連接至電視的外部裝置。 串流服務按鈕 連接至影片串流服務。 訪問某些選單中的特殊功能。 電視文字按鍵( ) 此等按鍵用於電視文 字廣播。 * 提供與您目前觀看節目相關的內容。 放大指定畫面即可進行全螢幕觀看。 * 您可放大遙控器指向的畫面位置。 * 要使用按鈕，請按住超過 3 秒。 註冊神奇遙控器 如何註冊神奇遙控器 如要使用神奇遙控器，首先與電視進行配對。 1 將電池放入神奇遙控器並開啟電視。 調整音量。 2 將神奇遙控器指向電視，然後按遙控器上的 (靜音) 打開或關閉聲音。 滾輪（確認）。 - 按住 (靜音) 鍵以顯示...
  • Page 19 異常顯示情況 • 如接觸產品時感覺冰冷，於開啟時可能出現「 若要獲取此產品所包含的 GPL、LGPL、MPL 來 跳線」情況。此為正常情況，產品並無異常。 源程式碼和其他開放來源程式碼認證，請瀏覽 • 本螢幕面板是擁有數百萬像素的先進產品。 http://opensource.lge.com 。 微細黑點及/或高亮彩色光點（紅色、藍或綠 除了來源程式碼，所有涉及到的授權條款、免責 色）可能以每百萬分一 單位出現於顯示面板 聲明和版權聲明可供下載。 上。此並不代表非正常運作及並不影響產品之 LG Electronics 亦可以透過收費 CD-ROM 提供 性能及其可靠性。 開放來源程式碼，費用包括 CD-ROM 成本 （ 此現象亦會於第三方產品出現並不接受更換 例如媒體成本、運費以及處理費），您可透過 或退款。 opensource@lge.com 索取。此服務由購買產品日 • 於不同位置（左/右/上/下方）觀看時可能感受 期起計算三年內有效。 到面板不同亮度及顏色顯示。 此現象的出現乃顯示面板的特性。此與產品性 能無關，並其運作正常。 外置控制裝置設置...
  • Page 20 規格 • 能源標籤上標明的每年能源消耗是根據 IEC 62087 及香港能源效益標籤計劃 (EELS) 來計算 （根據不同的型號而定）。 • 實際的能源消耗取決於使用環境（觀看的內 容、電視設定等）而定。 無線模組規格 • 由於每個國家的波段頻道有所不同，用戶無法 更改或調整操作頻率。本產品配置之頻率為區 域頻率表內。 • 為用戶着想，建議本裝置安裝及使用時，應最 少離用戶身體 20 厘米。 無線 LAN 模組（LGSBWAC72）規格 無線 LAN (IEEE 802.11a/b/g/n/ac) 頻率範圍 輸出功率（最大） 2400 轉 2483.5 MHz 14 dBm 5150 轉 5250 MHz 16.5 dBm 5725 轉...
  • Page 24 記下電視的型號和序列號。 參考後蓋上的標籤，當您要求任何服務時將此資 訊告之經銷商。 型號 序號...
  • Page 25 Safety and Reference Please read this manual carefully before operating your TV and retain it for future reference. www.lg.com Printed in Korea Copyright © 2017 LG Electronics Inc. All Rights Reserved.
  • Page 26 Warning! Safety instructions • Ensure the power cord does not come into contact with hot objects such as a heater. This may cause a fire or an electric shock hazard. • Do not place a heavy object, or the product itself, on power cables. Otherwise, this may result in fire or electric shock.
  • Page 27 • Only use an authorized AC adapter and power cord approved by product from overheating. LG Electronics. Otherwise, this may result in fire, electric shock, - The distance between the product and the wall should be more malfunction or product deformation.
  • Page 28 Symbols • As long as this unit is connected to the AC wall outlet, it is not disconnected from the AC power source even if you turn off this unit by SWITCH. Refers to alternating current(AC). • When unplugging the cable, grab the plug and unplug it, by pulling at the plug.

  • Page 29: Lifting And Moving The Tv

    Lifting and moving the TV • Do not use any unapproved items to ensure the safety and product’s lifespan. • Any damages or injuries by using unapproved items are Please note the following advice to prevent the TV from being not covered by the warranty.

  • Page 30: Using The Button

    Using the button Mounting on a table (Depending on model) 1 Lift and tilt the TV into its upright position on a table. - Leave a 10 cm (minimum) space from the wall for proper You can simply operate the TV functions, using the button. ventilation.

  • Page 31: Mounting On A Wall

    We recommend the systems, USB storage devices, PC, gaming devices, and other external use of LG’s wall mount bracket. The LG wall mount is easy to adjust or devices. to connect the cables. When you do not use LG’s wall mount bracket, •...

  • Page 32: Other Connections

    Other connections Magic remote functions Connect your TV to external devices. For the best picture and audio (Some buttons and services may not be provided depending on quality, connect the external device and the TV with the HDMI cable. models or regions.) Some separate cable is not provided.
  • Page 33 * Provides content related to the program you are (Voice recognition) currently watching. Network connection is required to use the voice recognition function. Shows information on the current program. 1 Press the voice recognition button. , Control buttons for media contents. 2 Speak when the voice display window appears on the TV screen.
  • Page 34 Returns to the previous screen. * Clears on-screen displays and returns to last input viewing. Shows programmes guide. (INPUT) Changes the input source. (INPUT) button displays all the lists of Pressing and holding the external inputs. Streaming Service buttons Connects to the Video Streaming Service.

  • Page 35: Troubleshooting

    1 ppm on the panel. This does not indicate a LG Electronics will also provide open source code to you on CD-ROM malfunction and does not affect the performance and reliability for a charge covering the cost of performing such distribution (such of the product.

  • Page 36: Specifications

    Specifications • The annual energy consumption indicated on the energy label is measured in accordance with IEC 62087 and the Hong Kong Energy Efficiency Labelling Scheme (EELS) (depending on the model). • The actual energy consumption depends on the usage environment (the content watched, TV settings, etc.).
  • Page 40 Record the model number and serial number of the TV. Refer to the label on the back cover and quote this information to your dealer when requiring any service. MODEL SERIAL...

  • Page 41: External Control Device Setup

    OWNER’S MANUAL EXTERNAL CONTROL DEVICE SETUP Please read this manual carefully before operating the set and retain it for future reference. www.lg.com...

  • Page 42: Key Codes

    KEY CODES KEY CODES • This feature is not available for all models. Code Code Function Note Function Note (Hexa) (Hexa) CH +, PR + R/C Button List R/C Button CH -, PR - R/C Button Exit R/C Button Volume + R/C Button PIP(AD) R/C Button...
  • Page 43 (TV) (PC) • LGTV supports PL2303 chip-based (Vendor ID : 0x0557, Product ID : 0x2008) USB to serial converter RS-232C IN which is not made nor provided by LG. (CONTROL & SERVICE) (PC) (TV) • It can be purchased from computer stores that carry accessories for IT support professionals.
  • Page 44 EXTERNAL CONTROL DEVICE SETUP (TV) (PC) (TV) (PC) Phone jack Type RS-232C IN • You need to purchase the phone-jack to RS-232 cable required for the connection between the PC and (CONTROL & SERVICE) (PC) (TV) the TV, which is specified in the manual. RS-232C IN (CONTROL &...

  • Page 45: Communication Parameters

    EXTERNAL CONTROL DEVICE SETUP Communication Parameters • Baud rate : 9600 bps (UART) • Stop bit : 1 bit • Data length : 8 bits • Communication code : ASCII code • Parity : None • Use a crossed (reverse) cable. Command reference list (Depending on model) DATA...

  • Page 46: Transmission / Receiving Protocol

    EXTERNAL CONTROL DEVICE SETUP Transmission / Receiving Protocol Transmission [Command1][Command2][ ][Set ID][ ][Data][Cr] [Command 1] : First command to control the TV. (j, k, m or x) [Command 2] : Second command to control the TV. [Set ID] : You can adjust the [Set ID] to choose desired monitor ID number in option menu. Adjustment range in TV is 1 to 99.
  • Page 47 EXTERNAL CONTROL DEVICE SETUP * Commands may work differently depending on model and signal. 01. Power (Command: k a) Ack [d][ ][Set ID][ ][OK/NG][Data][x] ► To control Power *On or Off of the set. * In case of video mute on only, TV will display On Transmission[k][a][ ][Set ID][ ][Data][Cr] Screen Display(OSD).
  • Page 48 EXTERNAL CONTROL DEVICE SETUP 08. Color/Colour (Command: k i) 13. Treble (Command: k r) ► To adjust the screen Color(Colour). ► To adjust treble. You can also adjust colour in the PICTURE menu. You can also adjust in the AUDIO menu. Transmission [k][i][ ][Set ID][ ][Data][Cr] Transmission [k][r][ ][Set ID][ ][Data][Cr] Data Min : 00 to Max : 64...
  • Page 49 EXTERNAL CONTROL DEVICE SETUP 18. Equalizer (Command : j v) * Analog Antenna/Cable ► Adjust EQ of the set. [Data 00][Data 01] Channel Data Transmission [j][v][ ][Set ID][ ][Data][Cr] Data 00 : High byte channel data Data 01 : Low byte channel data - 00 00 ~ 00 C7 (Decimal : 0 ~ 199) Data 02 : Input Source (Analog) - 00 : Antenna TV (ATV)
  • Page 50 EXTERNAL CONTROL DEVICE SETUP * Analog Antenna/Cable 2. Tune to the digital antenna (ATSC) channel 30-3. Set ID = All = 00 Data 00 : Physical Channel Number Data 00 = Don’t know Physical = 00 - Antenna (ATV) : 02~45 (Decimal: 2 ~ 69) Data 01 &...
  • Page 51 11 11 EXTERNAL CONTROL DEVICE SETUP 2. Tune to the BS (ISDB-BS) channel 30. 24. Input select (Command: x b) Set ID = All = 00 (Main Picture Input) Data 00 = Don’t know Physical = 00 ► To select input source for main picture. Data 01 &...
  • Page 52 EXTERNAL CONTROL DEVICE SETUP * [Data 02], [Data 03] functions depend on model 3) When [Data 00] is 06, 07 and signal. 00 : Off 01 : On * If [Data 00] is 00 (3D On), [Data 03] has no meaning.
