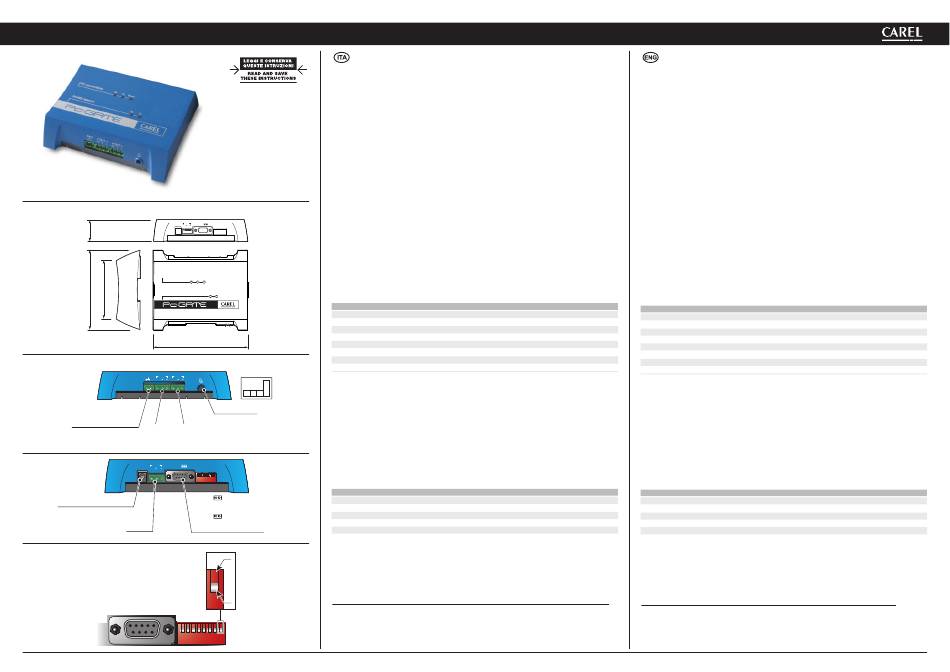

Carel CVSTD000 Quick Start Manual

cod. +050000880 - rel.1.3 - 03/09/2009
CVSTD00000:
Pc-GATE - Convertitore seriale RS232/RS485 / Pc-GATE - Serial converter RS232/RS485
Dimensioni / Dimensions
Power IN
RS 232
12Vac GND
C connections
Rx Tx
RS485 network
152
Connessioni / Connections
Alarm Out 1 Out 2
GND GND
Ingresso digitale di allarme remoto
(cortocircuitare se non usato)
Remote alarm digital input
(Jumpered if not used)
Out 2 - RS485
Out 1 - RS485
(GND + -)
(GND + -)
Linea strumenti
Linea strumenti
Device line
Device line
Power IN
RS 232
12Vac GND
1 2
DIP
Collegare quì l'adattatore di alimentazione
RS232
Connect the power adapter here
interfaccia seriale RS232.
Si richiede un cavo modem
IN RS485 (GND + -)
RS232
Solo per connessione in cascata (amplificatore)
serial interface.
For cascade connection only (amplifier)
A modem cable is required
Configurazione / Configurations
1 2 3 4 5 6 7 8
DIP
Vi ringraziamo della scelta fatta, sicuri che sarete soddisfatti del vostro acquisto.
Il Pc-GATE CAREL è un dispositivo elettronico che permette di:
- collegare di tutti i controllori CAREL di una rete RS485 ad una seriale PC RS232;
- sdoppiare la linea RS485;
- amplificare/rigenerare il segnale su un tratto di linea RS485.
Pc-GATE gestisce al massimo 200 dispositivi in rete.
Convertitore RS232 - RS485
Pc-GATE converte il protocollo RS232C in RS485 CAREL senza utilizzare particolari driver per Windows.
la tipica configurazione che è prevista per questa funzionalità è riportata in fig. 5.
Con un solo Pc-GATE si ottiene anche la possibilità di avere due linee RS485 separate.
Funzionalità chiave di protezione
Tutti i Pc-GATE, eccetto il modello CVSTD00000, sono dotati della funzione di protezione del software che abili-
ta l'esecuzione del programma di supervisione sul PC cui è collegato.
Funzionalità di watchdog
Il Pc-GATE analizza la struttura dei pacchetti che passano verificandone la coerenza e la compatibilità con il pro-
tocollo CAREL. Segnala l'assenza di comunicazione o un errore persistente con una uscita di allarme che può
essere temporizzata con tempo programmabile o permanentemente eccitata. Si esce dalla situazione di errore
se viene ristabilita la comunicazione corretta.
Derivatore RS485
Pc-GATE instrada i pacchetti della comunicazione in modo automatico dalla linea IN verso le linee OUT1 e
OUT2. La configurazione tipica è riportata in fig. 5.
Gli indirizzi delle macchine nei lati OUT1, OUT2 possono assumere qualsiasi valore. Si possono mettere in casca-
ta al massimo 2 Pc-GATE. La linea IN viene optoisolata e rigenerata nelle due linee OUT1 e OUT2.
Power
Le due linee OUT non sono tra loro optoisolate.
Rx Tx
Configurazione
DIP
1
2
3
4
5
Fig. 1
6
7
8
ADR2/1/0 devono essere a 0; da definire, per usi futuri.
Attenzione: L'indirizzo seriale effettivo è pari a 200 + indirizzo impostato tramite DIP 6-7-8.
R
E
Si consiglia di lasciare i DIP 6, 7 e 8 nella posizione ON; in queste condizioni l'indirizzo del Pc-GATE è pari a 200.
L
N N
C
E
O C
Uscita cavo relé di allarme Impostazioni di default
Alarm relay cable output
I parametri di default sono:
• tutti i dip a ON verso il basso;
• baude rate: 19200;
• modo comunicazione: N,8,2;
• time-out mancanza comunicazione: 20 min;
• tempo di chiusura relè in caso di allarme: 10 s;
• indirizzo seriale: 200.
Interfaccia utente
3 4 5 6 7 8
ON
Prevede 4 LED rossi e 1 verde sul lato superiore.
LED
power (verde)
Rx net (rosso)
Tx net (rosso)
Rx PC (rosso)
Tx PC (rosso)
Fig. 2
Caratteristiche Tecniche
1
Alimentazione: Esterna 12 Vac -15%...+10%, 50/60 Hz
Ratings relè: 2(2) A/250 Vac
UL: 2A 250 Vac
Ingresso digitale di allarme da contatto pulito normalmente chiuso per attivazione dell'allarme da remoto.
Corrente del contatto >20 mA
0
Collegare il cavo di alimentazione del Pc-GATE prima di averlo connesso all'alimentazione della rete elettrica.
ON
Fig. 3
ON OFF
19200 b/s 9600 b/s
Non usato Non usato
Non usato Non usato
Non usato Non usato
Non usato Non usato
ADR2 peso 0 ADR2 peso 4
ADR1 peso 0 ADR1 peso 2
ADR0 peso 0 ADR0 peso 1
SPENTO ACCESO
non alimentato alimentato
Dato Rx = 0 Dato Rx = 1
Dato Tx = 0 Dato Tx = 1
Dato Rx = 0 Dato Rx = 1
Dato Tx = 0 Dato Tx = 1
Thank you for your choice. We trust you will be satisfied with your purchase.
The CAREL Pc-GATE is an electronic device for:
- connecting all CAREL controllers in an RS485 network to a RS232 serial port on a PC;
- doubling the RS485 line;
- amplifying/regenerating the signal in a section of the RS485 line.
The Pc-GATE manages a maximum of 200 network devices.
RS232 - RS485 converter
The Pc-GATE converts the RS232C protocol to CAREL RS485 without requiring special drivers for Windows.
The typical configuration used for this function is shown in fig. 5.
One Pc-GATE can be used to run two separate RS485 lines.
Protection key function
All versions of the Pc-GATE, with the exception of model CVSTD00000, feature a software protection function,
which enables the supervisor program on the PC it is connected to.
Watchdog function
The Pc-GATE analyses the structure of the packets transmitted, checking its coherence and compatibility with
the CAREL protocol. If there is no communication, or there is a persistent error, it signals this event via an alarm
output, which may be activated for a set time or permanently energised. The error status is reset when correct
communication resumes.
RS485 shunt
The Pc-GATE sends the data packets automatically from the IN line to the OUT1 and OUT2 lines.
The typical configuration is shown in fig.5.
The units connected to OUT1, OUT2 can have any address. Up to 2 Pc-GATEs can be connected in a cascading
configuration. The IN line is optically-isolated and regenerated on lines OUT1 and OUT2 .
The two OUT lines are not optically-isolated between each other.
Configuration
DIP ON
1 19200 b/s
2 Not used
3 Not used
4 Not used
5 Not used
6 ADR2 weight 0
7 ADR1 weight 0
8 ADR0 weight 0
ADR2,1,0 must be 0; to be defined or future uses.
Attention: the real serial address is 200 and the address set through DIP 6-7-8. We suggest you to leave the DIP
6, 7 and 8 in position ON; in these conditions the address of the Pc-GATE is 200.
Default settings
The default parameter settings are:
• All dipswitches at ON, down;
• baudrate: 19200;
• communication mode: N,8,2 ;
• no communication timeout: 20 min;
• relay closing time in the event of alarms: 10 s;
• serial number: 200.
User interface
Features 4 red LEDs on the top upper.
LED OFF
power (green) OFF
Rx net (red) Data Rx = 0
Tx net (red) Data Tx = 0
Rx PC (red) Data Rx = 0
Tx PC (red) Data Tx = 0
Technical specifications
Power supply: External 12 Vac -15%...+10%, 50/60 Hz
Ratings relè: 2(2) A/250 Vac
UL: 2A 250 Vac
Alarm digital input from voltage free contact normally closed for remote alarm activation.
Contact current >20 mA.
Connect the Pc-GATE power supply cable before connecting it to the power supply of the network.
OFF
9600 b/s
Not used
Not used
Not used
Not used
ADR2 weight 4
ADR1 weight 2
ADR0 weight 1
ON
ON
Data Rx = 1
Data Tx = 1
Data Rx = 1
Data Tx = 1
