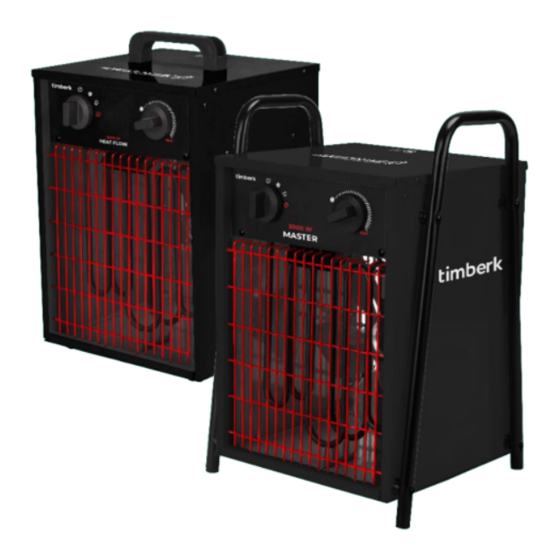

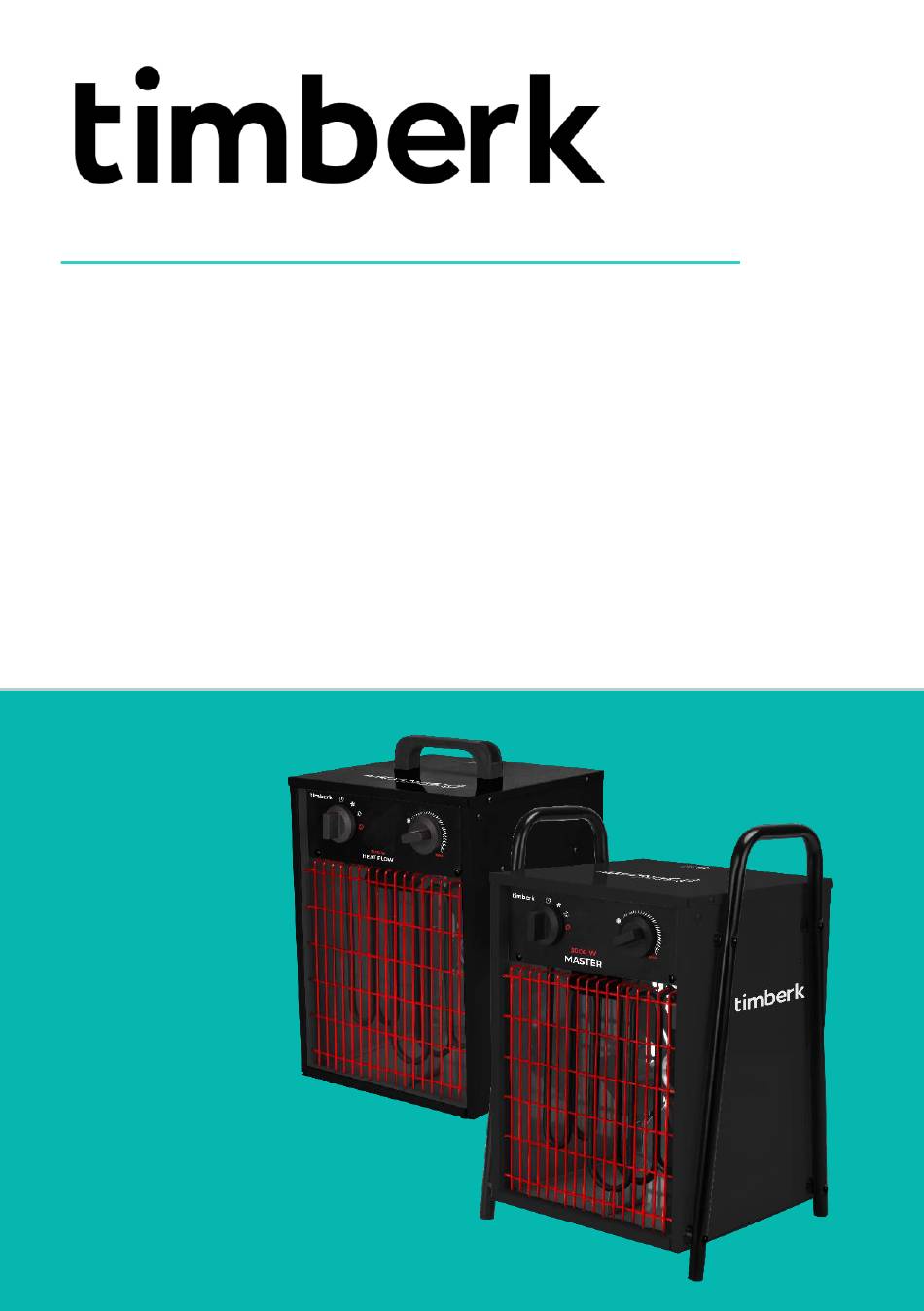

- Page 1 ТЕПЛОВЕНТИЛЯТОР ЭЛЕКТРИЧЕСКИЙ (ТЕПЛОВАЯ ПУШКА) ELECTRIC FAN HEATER РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ INSTRUCTION MANUAL Модели: T-HG2-Q11T T-HG3-Q11T T-HG3-Q12T T-HG5-Q12T...
-
Page 2: Важная Информация
IM2022 Уважаемый покупатель! Благодарим Вас за удачный выбор и приобретение электрической тепловой пушки. Она прослужит Вам долго. ВАЖНАЯ ИНФОРМАЦИЯ Просим внимательно ознакомиться с руководством по эксплуатации перед использованием прибора. В данном руководстве по эксплуатации содержится важная информация, касающаяся Вашей безопасности, а также рекомендации по правильному использованию прибора и уходу за ним. Сохраните... - Page 3 IM2022 - всегда отключайте устройство от электросети перед сборкой, разборкой и очисткой, или если Вы его не используете. Существует малая вероятность электрического удара от статического напряжения, даже когда прибор выключен. - никогда не используйте прибор в ситуации, когда он может соприкасаться с водой. - не...
-
Page 4: Назначение Прибора
IM2022 НАЗНАЧЕНИЕ ПРИБОРА Электрическая тепловая пушка предназначена в первую очередь для обогрева и вентилирования потоком воздуха пространства помещений, просушки воздуха, стен и поверхностей в помещениях. Электрические тепловые пушки являются оптимальным решением при проведении строительных работ, для обогрева складов и ангаров, цехов и сервисов. А также для обогрева помещений и создания... -
Page 5: Описание Прибора
IM2022 ОПИСАНИЕ ПРИБОРА T-HG2-Q11T, T-HG3-Q11T Рисунок 1* Ручка для переноски Регулятор выбора мощности нагрева Регулятор выбора температуры нагрева Нагревательный элемент Передняя защитная решетка Корпус прибора T-HG3-Q12T, T-HG5-Q12T Ручка для переноски Корпус прибора Регулятор выбора мощности нагрева Регулятор выбора температуры нагрева... -
Page 6: Комплект Поставки
2. Перед подключением устройства, убедитесь в том, что он заземлен надлежащим образом. Правильное заземление важно для минимизации ударов током и опасности возгорания. Модель T-HG2-Q11T, T-HG3-Q11T, T-HG3-Q12T 1.Прибор рассчитан на подключение к электрической сети переменного тока с однофазным напряжением 220-240 В~ (допустимые колебания напряжения от 198В~ до 242В~) и контуром... -
Page 7: Эксплуатация Прибора
IM2022 ЭКСПЛУАТАЦИЯ ПРИБОРА Панель управления Рисунок 4* *Изображение приведено в качестве справочной информации и может отличаться от реальной панели управления 1. Ручка переключателя режимов работы Используется для выбора следующих режимов работы: режим вентиляции , режим низкой мощности нагрева , режим высокой мощности нагрева 2. - Page 8 IM2022 3. Установка температуры 3.1.Требуемую температуру воздуха в помещении можно установить в диапазоне от 0 до +40 °С. 3.2.В режиме нагрева прибора поверните ручку термостата по часовой стрелке до упора, при этом, если температура в помещении, ниже установленной должны включиться нагревательные элементы. Когда...
- Page 9 IM2022 ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ Модель T-HG2-Q11T, T-HG3-Q11T, T-HG3-Q12T 1 – переключатель 2 – электродвигатель вентилятора 3 – термоограничитель 4 – термостат 5 – нагревательный элемент Модель T-HG5-Q12T...
-
Page 10: Устранение Неисправностей
IM2022 1 – реле 2 – электродвигатель вентилятора 3 – термоограничитель 4 – термостат 5 – нагревательный элемент 6 – переключатель УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Возможные неисправности и методы их устранения приведены в таблице 2. Если неисправность не удается устранить в соответствии с рекомендациями или при возникновении других... -
Page 11: Транспортировка И Хранение
IM2022 помещении выше температуры, включения электронагревателей заданной термостатом Нехарактерный шум Закрепить детали вентилятора или в работе Ослабло крепление деталей обратиться в авторизованный сервисный вентилятора, вентилятора центр вибрация УТИЛИЗАЦИЯ, СРОК СЛУЖБЫ, ГАРАНТИЙНЫЙ СРОК По окончанию срока службы прибора следует провести его утилизацию в соответствии с нормами, правилами... - Page 12 IM2022 Dear customer! We thank you for your wise choice and for a purchase of an electric fan heater. It will serve you for a long time. IMPORTANT INFORMATION Please, read this manual before using the device. This manual contains important information regarding your safety, as well as recommendations concerning the correct use and maintenance of this appliance.
- Page 13 IM2022 13. When disconnecting the appliance from the mains, do not pull on the power cord, grasp the plug. Do not twist and do not wind it on anything. 14. Store the device in a cool or warm place. 15. The plug should fit into a standard Euro outlet and plug into it without much effort. If it is impossible to insert euro plug into an outlet or it is hard to do so, flip the plug vertically 180 degrees and try again.
-
Page 14: Specifications
-20 °C to +40 °C and a relative humidity of up to 80% (at a temperature of +25 °C) in conditions that exclude the ingress of drops, splashes, and precipitation (climatic version of UHL 3.1 according to GOST15150-69). DEVICE DESCRIPTION T-HG2-Q11T, T-HG3-Q11T Fig. 1* Handle for moving Power mode knob... -
Page 15: Delivery Set
2. Before connecting the device, make sure it is properly grounded. Proper grounding is important to minimize electric shock and fire danger. Models T-HG2-Q11T, T-HG3-Q11T, T-HG3-Q12T 1. The device is designed to be connected to an AC electrical mains with a single-phase voltage of 220- 240V~ (permissible voltage fluctuations from 198V~ to 242V~) and a ground loop. -
Page 16: Operation Of The Device
IM2022 2. To connect to the electrical network, the device is supplied with a three-wire power cord (please note that the power plug is not included in the delivery set). 3. To connect the device to the electrical network, connect the power cord to the fixed electrical network, and then turn on the power to the device. - Page 17 IM2022 2. Heating power selection 2.1. Set the operating mode selection knob to position to select low heating power mode. 2.2. Set the operating mode selection knob to position to select high heating power mode. 3. Temperature setting 3.1. The room temperature can be set in the range from 0 to +40 °C. 3.2.
-
Page 18: Wiring Diagram
IM2022 10. WIRING DIAGRAM Models T-HG2-Q11T, T-HG3-Q11T, T-HG3-Q12T Models T-HG5-Q12T 11. TROUBLESHOOTING If it is impossible to fix these malfunctions with these methods, contact the authorized service center. Malfunction Possible cause Solution Check whether the power supply is disconnected from... -
Page 19: Utilization Rules
IM2022 Ensure that the air inlet or Temperature limiter parted outlet grille is not blocked by electrical circuit and shut off foreign objects and wait for the heating elements turning on of the temperature limiter, after the body of the device cools down Malfunction in circuit breaker Change the circuit breaker Contact an... - Page 20 www.timberk.ru...
