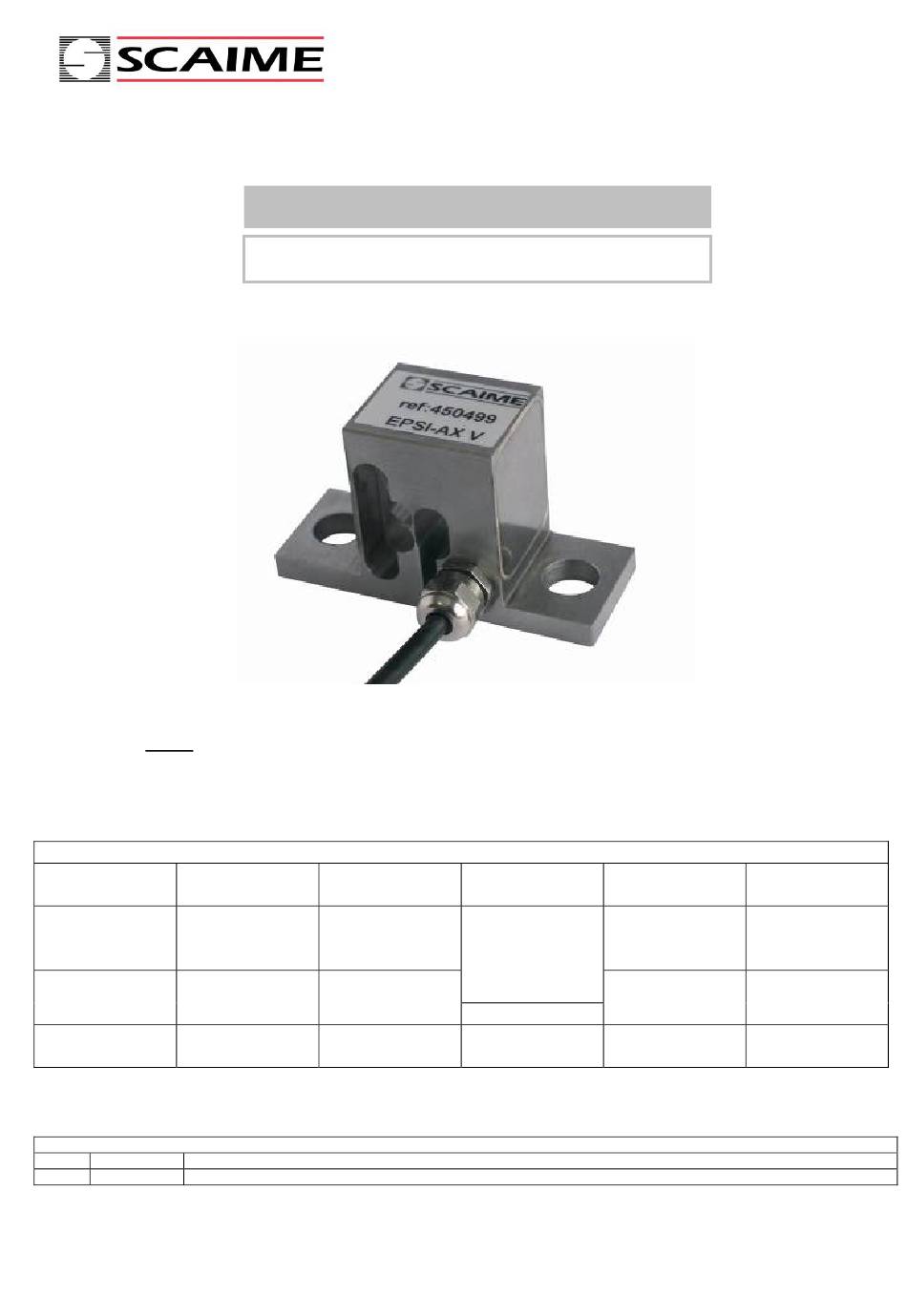

Objet : Installation et câblage d'un capteur de déformation EPSIMETAL AX.
Couleur /
Rouge / Red
colour
+ alimentation /
Fonction /
power supply
Function
Valeurs nominales/
9V - 28V
Rated values
Symbole /
Symbol
(1) À isoler si pas utilisé / To be insulated if not used.
(2) Boucle courant à câbler entre I+ et 0V; Current loop between I+ and 0V.
Indice
Date
Description
0210
8/02/10
Ajout ref ; corrections tableaux caractéristiques
SCAIME S.A.S. - BP 501 - F-74105 ANNEMASSE Cedex
Tel. : +33 (0)4 50 87 78 64 - Fax : +33 (0)4 50 87 78 46
Web : www.scaime.com - Email : info@scaime.com
NOTICE D'UTILISATION
USER MANUAL

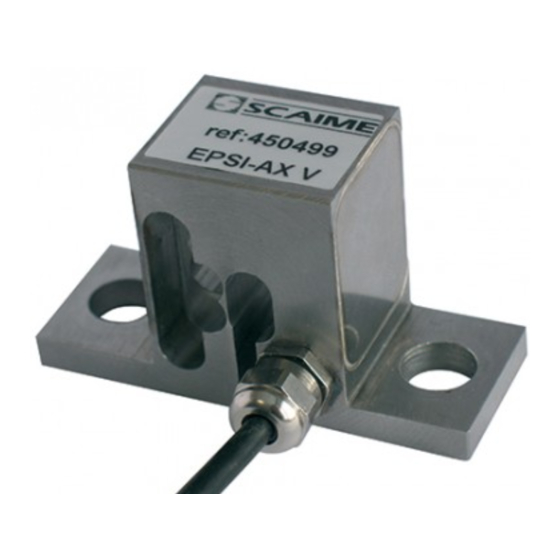

Installation and wiring of an EPSIMETAL AX strain sensor
Câblage / Wiring
Noir / Black
- commun /
common
0V
V+
0V
EPSIMETAL
AX
Blanc / White
(1)
+ signal tension /
voltage output
Liaison série /
serial line
0-5V
S+ ou/or S1,2,..
Modifications
Installation et câblage
Installation and wiring
Jaune & vert /
Bleu / Blue (1)
Yellow & green
(2)
+ signal courant /
Tresse de
mA output
blindage / Shield
4 – 20 mA
I+
161703_NU-EPSI-AX-FE-0210_006009
Shld
Page 1/4
