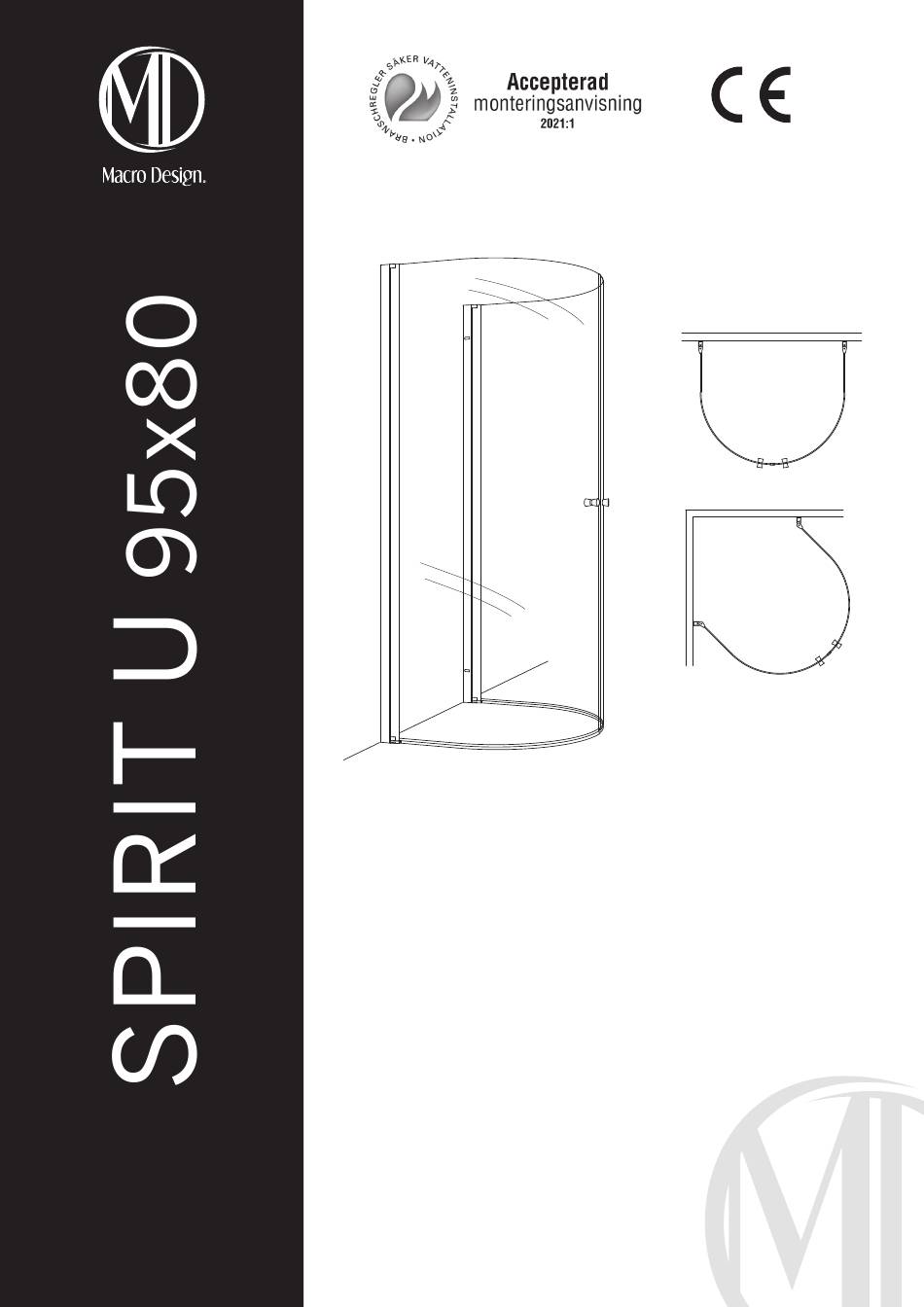

DHSU-809xx
Monteringsanvisning / Assembly instructions / Installasjonsinstruksjoner
Innehållsförteckning / Contents / Innhold
Allmänt / General / Generelt ............................................................ 2
Teknisk information / Technical information / Tekniske data ........ 3
Mått / Measurement / Dimensjoner ................................................ 4
Komponenter / Components / Komponenter ................................5
Montering / Fitting / Montering ..................................................6-11
Macro Design AB
Sven Hansons Gata 1 SE-31296 Laholm Sweden
101225
+46 (0) 430-48400
info@macrodesign.se
Advertisement
Related Manuals for Macro Design SPIRIT U 101225
Summary of Contents for Macro Design SPIRIT U 101225
- Page 1 Teknisk information / Technical information / Tekniske data ..3 Mått / Measurement / Dimensjoner ..........4 Komponenter / Components / Komponenter ........5 Montering / Fitting / Montering ..........6-11 Macro Design AB Sven Hansons Gata 1 SE-31296 Laholm Sweden 101225 +46 (0) 430-48400...
-
Page 2: Installation
Do not use products that form a protective film on the glass as these agents may be perceived as patchy or as a flow pattern in the screen print. Macro Design showers must not be cleaned with agents that contain aromatic hydrocarbons, acids, ammonia, sodium hydroxide solution or chlorine. - Page 3 SV - Alla duschar från Macro Design AB är CE-märkta och uppfyller kraven i standarden. GB - All showers from Macro Design AB are CE marked and meet the requirements of the standard. NO - Alle dusjer fra Macro Design AB er CE-merket og oppfyller kravene i standarden.
- Page 4 SV - Måttskiss / GB - Measurement diagram / NO - Målskisse Symmetrisk i hörna/ Symmetrical in the corner/ Mitt på vägg / Middle of the wall / Midt på veggen Symmetrisk i hjørnet 1360 1042 1042 R=464 Asymmetrisk i hörna / Asymmetrical in corner / Asymmetrisk i hjørnet SV - A-mått anges i yttermått på...
- Page 5 SV - Innehållande komponenter / GB -Components / NO - Komponenter Torx 20 101212 - grå/grey 101214 - vit/white 101154 - grå/grey 101155 - vit/white 101647 - Krom/Chrome 101198 - grå/grey 101199 - vit/white 101249 3092 - 4,2x55 8002 102678 - 4,2x13 101220 DHSU----H DHSU...
- Page 6 SV - Montering / GB - Fitting / NO - Montering SV - Se sidan 4 för mått. GB - See page 4 for measurements. NO - Se side 4 for mål. 6x 3092 4,2x55 insida/ inside insida/ inside Vid behov / If necessary / Om nødvendig SV - OBS: Alla infästning i våtzon 1 och 2 ska tätas mot väggens eller golvets tätskikt.
- Page 7 insida/ inside 7 (12)
- Page 8 17mm SV - Justeringsmöjlighet i väggprofil. GB - Adjustment in wall profile. NO - Justeringsmulighet i veggprofilen. 1x - 4x 2mm - 8mm 8 (12)
- Page 9 insida/ insida/ inside inside 102678 - 4,2x13 101198 - grå/grey 101199 - vit/white DHSU DHSU----H 9 (12)
- Page 10 Vid behov / If necessary / Om nødvendig Standard 0° Justerbar/Adjustable/Regulerbar 90° 10 (12)
- Page 11 Vid behov / If necessary / Om nødvendig Alt. 1 Alt. 2 11 (12)
- Page 12 MACRO DESIGN ÄR ETT SVENSKT FÖRETAG SOM TILLVERKAR DUSCHAR, BADRUMSMÖBLER OCH BADRUMSTILLBEHÖR. NÄR DU VÄLJER EN PRODUKT FRÅN MACRO DESIGN SÅ VET DU ATT DU HAR GJORT ETT TRYGGT KÖP, MED GENERÖSA GARANTIER OCH EN PRODUKT SOM KOMMER ATT HÅLLA I MÅNGA ÅR FRAMÖVER.
