102736

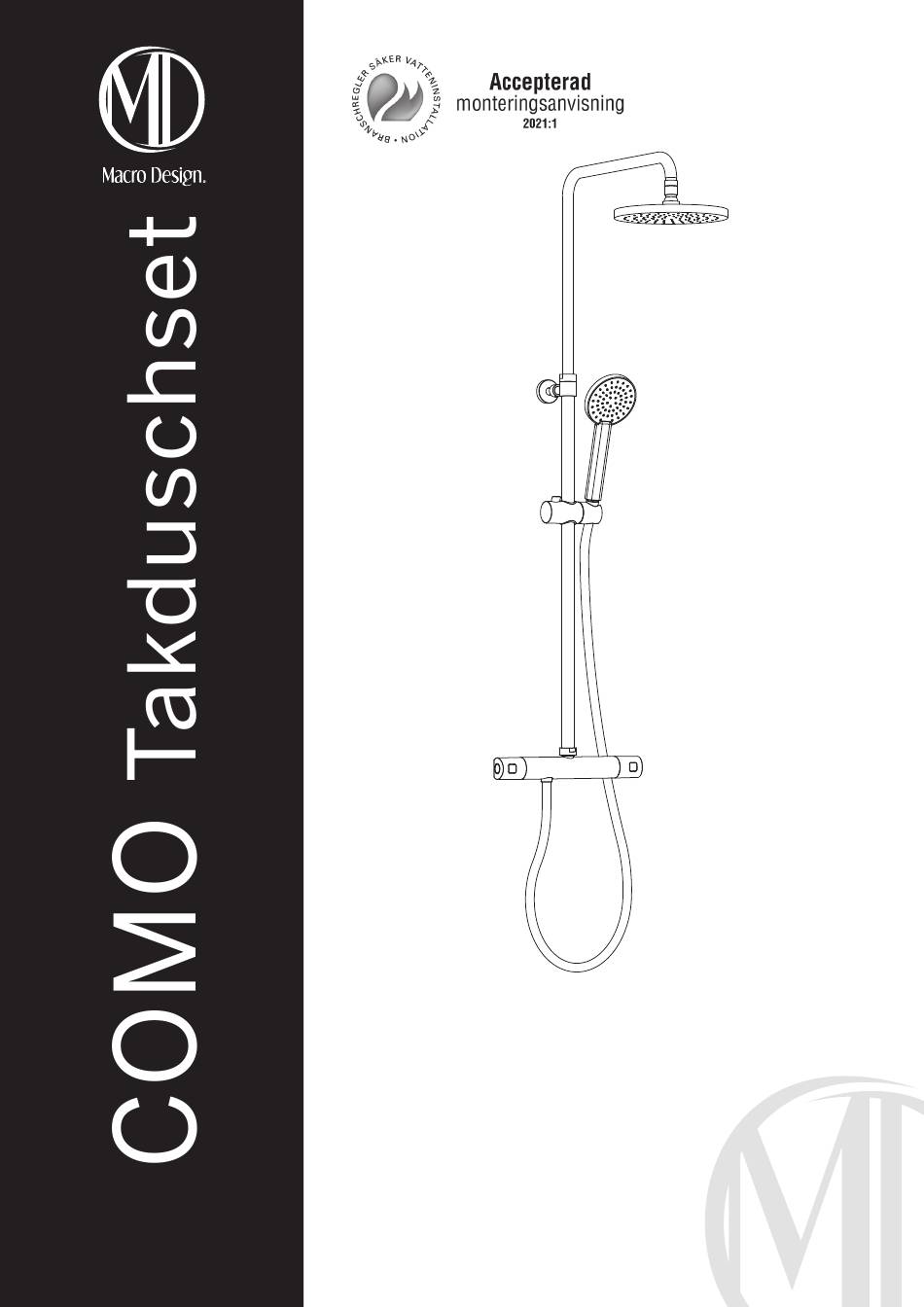

Monteringsanvisning / Assembly instructions / Installasjonsinstruksjoner
Art nr
Beskrivning/Description/Beskrivelse
BPTDBK16
Como Takduschblandare Krom cc150/160
Innehållsförteckning / Contents / Innhold
Allmänt / General / Generelt ............................................................ 2
Teknisk information / Technical information / Tekniske data ........ 3
Flödesschema / Flow rate schedule / Flytskjema .......................... 3
Mått / Measurement / Dimensjoner ................................................ 4
Montering / GB - Fitting / NO - Montering ....................................5-8
Felsökning / Troubleshooting / Feilsøking ....................................... 9
Reservdelar / Spare parts / Reservedeler ...................................10-11
Macro Design AB
Sven Hansons Gata 1 SE-31296 Laholm Sweden
+46 (0) 430-48400
info@macrodesign.se
RSK
NRF
8351340 4404772
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Macro Design BPTDBK16
Summary of Contents for Macro Design BPTDBK16
- Page 1 Mått / Measurement / Dimensjoner ..........4 Montering / GB - Fitting / NO - Montering ........5-8 Felsökning / Troubleshooting / Feilsøking ........9 Reservdelar / Spare parts / Reservedeler ........10-11 Macro Design AB 102736 Sven Hansons Gata 1 SE-31296 Laholm Sweden +46 (0) 430-48400...
-
Page 2: Installation
COMO Takduschset SV - Allmänt Installation Installationen ska utföras enligt branschregler Säker Vatteninstallation. Vi rekommenderar att du anlitar ett auktoriserat VVS-företag. OBS! Vid ny rörinstallation måste rören renspolas innan blandaren monteras. Om blandaren kommer att utsättas för yttre temperaturer lägre än 0 °C (t.ex. i ouppvärmda fritidshus) ska blandaren demonteras och förvaras i uppvärmt utrymme. -
Page 3: Shower Head
Tryck / Pressure / Trykk 3 bar Varmvatten/Hot water/ Varmt vann Temp. 65°C +/- 5°C Max. vatten/Water/vann Temp 15°C +/- 5°C Tryckfallsdiagram / Pressure drop chart / Trykkfallskart BPTDBK16 Como Takduschblandare Krom cc150/160 TAKDUSCH/ SHOWER HEAD HANDDUSCH/ HAND SHOWER PRESSURE (bar) - Page 4 COMO Takduschset Art nr Beskrivning/Description/Beskrivelse BPTDBK16 Como Takduschblandare Krom cc150/160 Ø250 Ø23 G3/4" (R20) G1/2" (R15) SV - Ändring av c/c mått, se nästa sida C/C 160 (150*) GB - Change of c/c dimensions, see next page NO - Endring av c/c-dimensjoner, se neste side...
- Page 5 SV - Ändring av c/c mått / GB - Change of c/c dimensions / NO - Endring av c/c-dimensjoner SV - Blandaren levereras som standard med c/c 160. Önskas c/c 150 byts anslutningarna ut mot medföljande med invändig gänga. OBS! Infästningen för anslutningen är vänstergängad. GB - The mixer comes standard with c/c 160.
- Page 6 SV - Montering / GB - Fitting / NO - Montering 22mm 6 (12)
- Page 7 Vid behov / If necessary / Om nødvendig 30mm SV - OBS: Alla infästning i våtzon 1 och 2 ska tätas mot väggens eller golvets tätskikt. Material för tätning ska fästa mot underlaget och vara vattenbeständigt, mögelresistent och åldringsbeständigt. Beroende av väggmaterial, skall metoden för väggmontering anpassas (Ev.
- Page 8 Justerbar/Adjustable/Regulerbar 28mm 8 (12)
- Page 9 COMO Takduschset SV - Felsökning / GB - Troubleshooting / NO - Feilsøking Symptom / Sympton / Symtoner Åtgärd / Tiltak / Remedy Orsak / Årsak / Reason - Rengör silfilter (8) - Smuts i silfilter (8) - Dåligt flöde - Byt omkastare (6) - Defekt omkastare (6) - Byt omkastare (6)
- Page 10 COMO Takduschset 8-10Nm 0,1Nm 2 mm 29 mm 8-10Nm 29 mm Art. No. Pos. Beskrivning/Description/Beskrivelse 103145 Täckkåpa / Cover sleeve / Deksel 103146 Skruv / Screw / Skrue 103147 Flödesvred / Flow knob / Flytknott 103148 Adapter 103181 Flödesspärr / Flow lock / Flytskontroll 103182 Tätningssats / Ceramic cartridge / Tetningssats 103151...
- Page 11 COMO Takduschset 3 mm Art. No. Beskrivning/Description/Beskrivelse Pos. 103851 O-Ring (x3) 103161 Väggfäste / Wall bracket / Veggfeste Axel / Shaft/ Aksel 103158 103160 Täckkåpa / Cover / Deksel 103162 Insex stoppskruv M5x4 / Hex set screw M5x4 / Insex stoppskrue M5x4 103163 Glider Teleskoprör / Telescopic pipe / Teleskoprør...
- Page 12 MACRO DESIGN ÄR ETT SVENSKT FÖRETAG SOM TILLVERKAR DUSCHAR, BADRUMSMÖBLER OCH BADRUMSTILLBEHÖR. NÄR DU VÄLJER EN PRODUKT FRÅN MACRO DESIGN SÅ VET DU ATT DU HAR GJORT ETT TRYGGT KÖP, MED GENERÖSA GARANTIER OCH EN PRODUKT SOM KOMMER ATT HÅLLA I MÅNGA ÅR FRAMÖVER.
