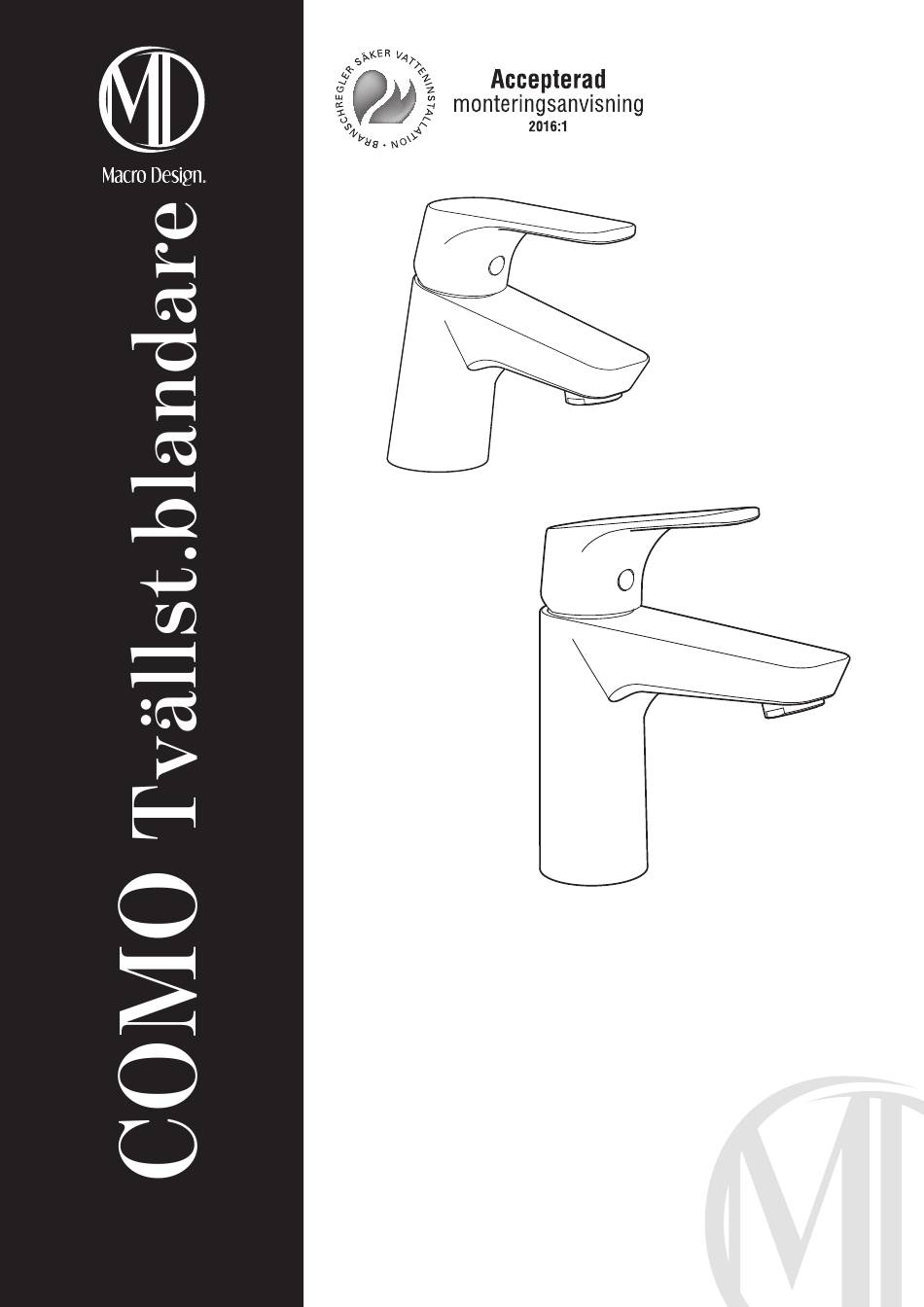

Monteringsanvisning / Assembly instructions / Installasjonsinstruksjoner
Art nr
Beskrivning/Description/Beskrivelse
RSK
NRF
BPHBK7
Como Handfatsblandare 70 Krom
8278189
4374776
BPHBK100
Como Handfatsblandare 100 Krom
8278190
4374777
Innehållsförteckning / Contents / Innhold
Allmänt / General / Generelt ............................................................ 2
Teknisk information / Technical information / Tekniske data ........ 3
Flödesschema / Flow rate schedule / Flytskjema .......................... 3
Mått / Measurement / Dimensjoner ................................................ 4
Montering / GB - Fitting / NO - Montering ....................................5-6
Felsökning / Troubleshooting / Feilsøking ....................................... 6
Reservdelar / Spare parts / Reservedeler ....................................... 7
Macro Design AB
102733
Sven Hansons Gata SE-31296 Laholm Sweden
+46 (0) 430-48400
info@macrodesign.se
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Macro Design BPHBK7
Summary of Contents for Macro Design BPHBK7
- Page 1 Mått / Measurement / Dimensjoner ..........4 Montering / GB - Fitting / NO - Montering ........5-6 Felsökning / Troubleshooting / Feilsøking ........6 Reservdelar / Spare parts / Reservedeler ........7 Macro Design AB 102733 Sven Hansons Gata SE-31296 Laholm Sweden +46 (0) 430-48400...
-
Page 2: Installation
COMO Tvättställsblandare SV - Allmänt Installation Installationen ska utföras enligt branschregler Säker Vatteninstallation. Vi rekommenderar att du anlitar ett auktoriserat VVS-företag. OBS! Vid ny rörinstallation måste rören renspolas innan blandaren monteras. Anslutningsslang med anslutningsmutter G 3/8” monteras mot koppling med plan ände. Vid risk för frost Om blandaren kommer att utsättas för yttre temperaturer lägre än 0 °C (t.ex. - Page 3 COMO Tvättställsblandare SV - Teknisk information / GB - Technical information / NO - Tekniske data 1 - 5 bar Rekommenderat tryck/ Recommended pressure / Anbefalt trykk Provningstryck max. / Max. test pressure / Testtrykk maks. 16 bar 90°C Max. vatten/water/vann Temp. G 3/8"...
- Page 4 COMO Tvättställsblandare Art nr Beskrivning/Description/Beskrivelse BPHBK70 Como Handfatsblandare 70 Krom Max 40 Ø54 Art nr Beskrivning/Description/Beskrivelse BPHBK100 Como Handfatsblandare 100 Krom Max 40 Ø54 4 (8)
- Page 5 SV - Montering / GB - Fitting / NO - Montering Min Ø=34mm. Min Ø=34mm. Max Ø=37mm Max Ø=42mm Min 7mm Min 0mm Max 47mm Max 40mm 10mm (5-8Nm) 5 (8)
- Page 6 19 mm G3/8" (R10) SV - Dra åt max 1 varv efter ansättning. GB - Tighten max 1 turn after attachment. NO - Trekk til mutteren med 1 omdreining etter anbringelse Min R=25mm Rörklämma/ Pipe Clamp/ Rør Klemme VV/HW KV/CW SV - Felsökning / GB - Troubleshooting / NO - Feilsøking Åtgärd / Tiltak / Remedy Symptom / Sympton / Symtoner...
- Page 7 COMO Tvättställsblandare 2,5 mm 29 mm 22 mm Art. No. Pos. Beskrivning/Description/Beskrivelse 102748 Täckkåpa / Cover sleeve / Deksel 102749 Fästmutter / Fastening nut / Festemutter 102750 Tätningssats / Ceramic cartridge / Tetningssats (CR005) 102751 O-ring (38x2,5) 102753 Bricka med packning / Washer with gasket / Skive med pakning 102754 Mutter / Screw nut / Mutter 102755...
- Page 8 MACRO DESIGN ER ET SVENSK SELSKAP SOM PRODUSERER DUSJ, BADEROMSMØBLER OG BADEROMSUTSTYR. NÅR DU VEL- GER ET PRODUKT FRA MACRO DESIGN VET DU AT DU HAR GJORT ET TRYGT KJØP, MED GENERØSE GARANTIER OG ET PRODUKT SOM VIL VARE I MANGE ÅR FREMOVER.
