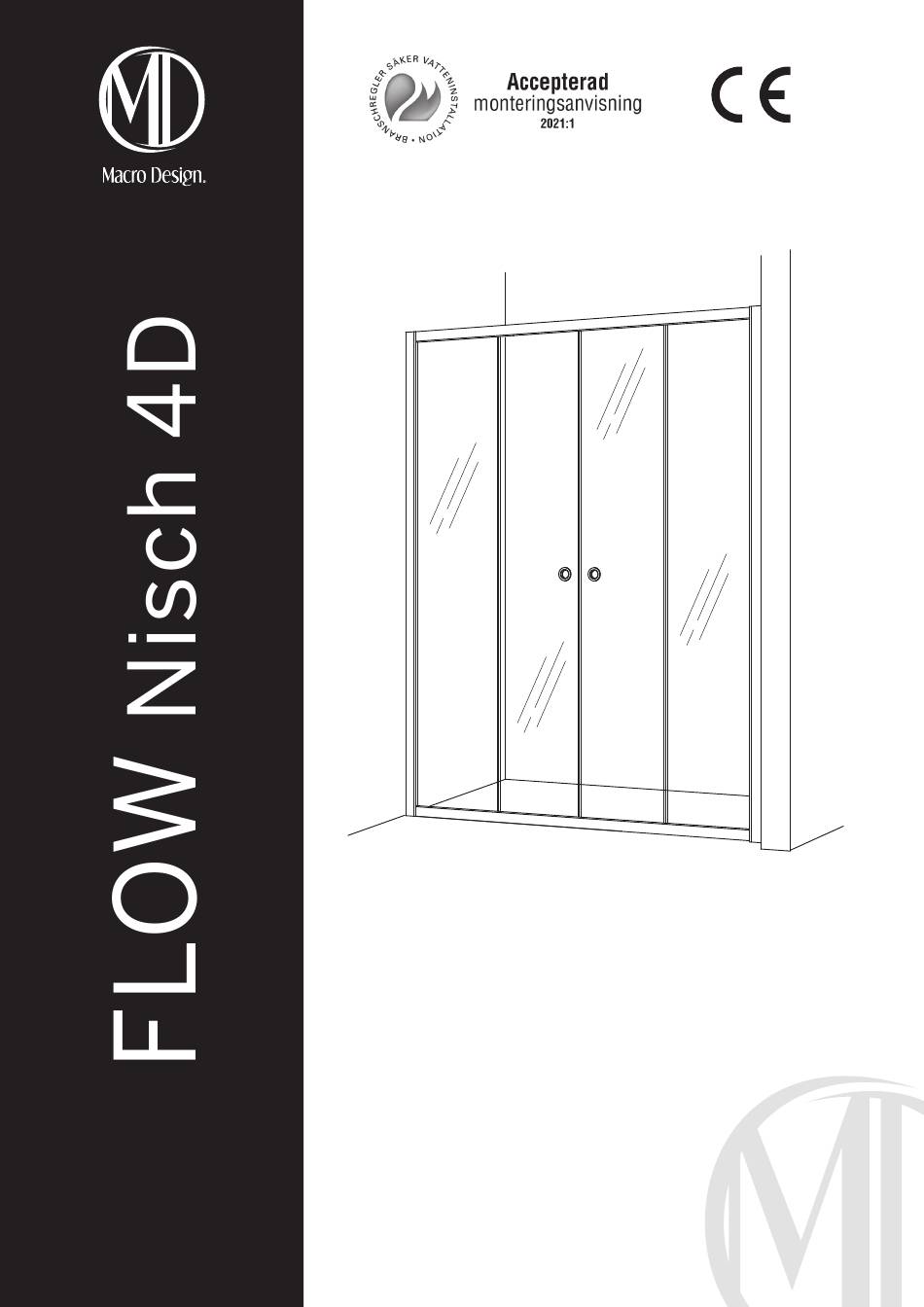

DNF4Dxxxxx
Monteringsanvisning / Assembly instructions / Installasjonsinstruksjoner
Innehållsförteckning / Contents / Innhold
Allmänt / General / Generelt ............................................................ 2
Teknisk information / Technical information / Tekniske data ........ 3
Mått / Measurement / Dimensjoner ................................................ 4
Komponenter / Components / Komponenter ................................5
Montering / Fitting / Montering ...................................................6-11
Macro Design AB
Sven Hansons Gata 1 SE-31296 Laholm Sweden
104006
+46 (0) 430-48400
info@macrodesign.se
Advertisement
Related Manuals for Macro Design FLOW Nisch 4D DNF4D Series
Summary of Contents for Macro Design FLOW Nisch 4D DNF4D Series
- Page 1 Teknisk information / Technical information / Tekniske data ..3 Mått / Measurement / Dimensjoner ..........4 Komponenter / Components / Komponenter ........5 Montering / Fitting / Montering ...........6-11 Macro Design AB Sven Hansons Gata 1 SE-31296 Laholm Sweden 104006 +46 (0) 430-48400...
-
Page 2: Installation
Do not use products that form a protective film on the glass as these agents may be perceived as patchy or as a flow pattern in the screen print. Macro Design showers must not be cleaned with agents that contain aromatic hydrocarbons, acids, ammonia, sodium hydroxide solution or chlorine. - Page 3 SV - Alla duschar från Macro Design AB är CE-märkta och uppfyller kraven i standarden. GB - All showers from Macro Design AB are CE marked and meet the requirements of the standard. NO - Alle dusjer fra Macro Design AB er CE-merket og oppfyller kravene i standarden.
- Page 4 SV - Måttskiss / GB - Measurement diagram / NO - Målskisse 1890 DNF4D120- 1200-1250mm DNF4D125- 1250-1300mm DNF4D130- 1300-1350mm DNF4D135- 1350-1400mm DNF4D140- 1400-1450mm DNF4D145- 1450-1500mm DNF4D150- 1500-1550mm 31mm DNF4D155- 1550-1600mm DNF4D160- 1600-1650mm DNF4D165- 1650-1700mm DNF4D170- 1700-1750mm DNF4D175- 1750-1800mm DNF4D180- 1800-1850mm 48-73mm DNF4D185- 1850-1900mm...
- Page 5 SV - Innehållande komponenter / GB -Components / NO - Komponenter TX 20 PH 2 Nisch 4D +160cm 3743 3554 (x6) 8000 - Ø3,5 3095 - 4,2x38 (x4) 3094 - 3,9x19 (x4) 2869 - (x4) 3008 - 3,9x9,5 (x4) 2525M - Grå/Grå 2520 - Vit/White 102114 - Matt/Matt 102111 - Krom/Chrome...
- Page 6 SV - Montering / GB - Fitting / NO - Montering SV - Väg in hjulbanan på samma plats som Nischen ska placeras. Finns där glipor mellan hjulbana och golv som är större än 5mm följ steg 2 nedan. Mindre glipor kan tätas med silikon. GB - Make the wheel track level in the same place as the shower Niche.
- Page 7 2869 - (x4) Nisch 4D +160cm insida/ inside 3095 - 4,2x38 (x4) 3094 (x2) 7 (12)
- Page 8 3094 (x2) 3554 (x6) 8 (12)
- Page 9 3008 - 3,9x9,5 (x4) insida/ 2525M - Grå/Grå inside 2520 - Vit/White 9 (12)
- Page 10 SV - Obs! Hjul med fjäder ska vändas nedåt, mot golvet. GB - Note! Wheels with spring must be turned downwards. NO - Merk! Hjul skal være nede på dørene, mot gulvet. 10 (12)
- Page 11 Utsida/ Outside Obs! Använd inte silikon på insidan mot golvet. Note! Do not use silicone on the inside against the floor. Merk! Ikke bruk silikon på innsiden mot gulvet. 11 (12)
- Page 12 MACRO DESIGN ÄR ETT SVENSKT FÖRETAG SOM TILLVERKAR DUSCHAR, BADRUMSMÖBLER OCH BADRUMSTILLBEHÖR. NÄR DU VÄLJER EN PRODUKT FRÅN MACRO DESIGN SÅ VET DU ATT DU HAR GJORT ETT TRYGGT KÖP, MED GENERÖSA GARANTIER OCH EN PRODUKT SOM KOMMER ATT HÅLLA I MÅNGA ÅR FRAMÖVER.
