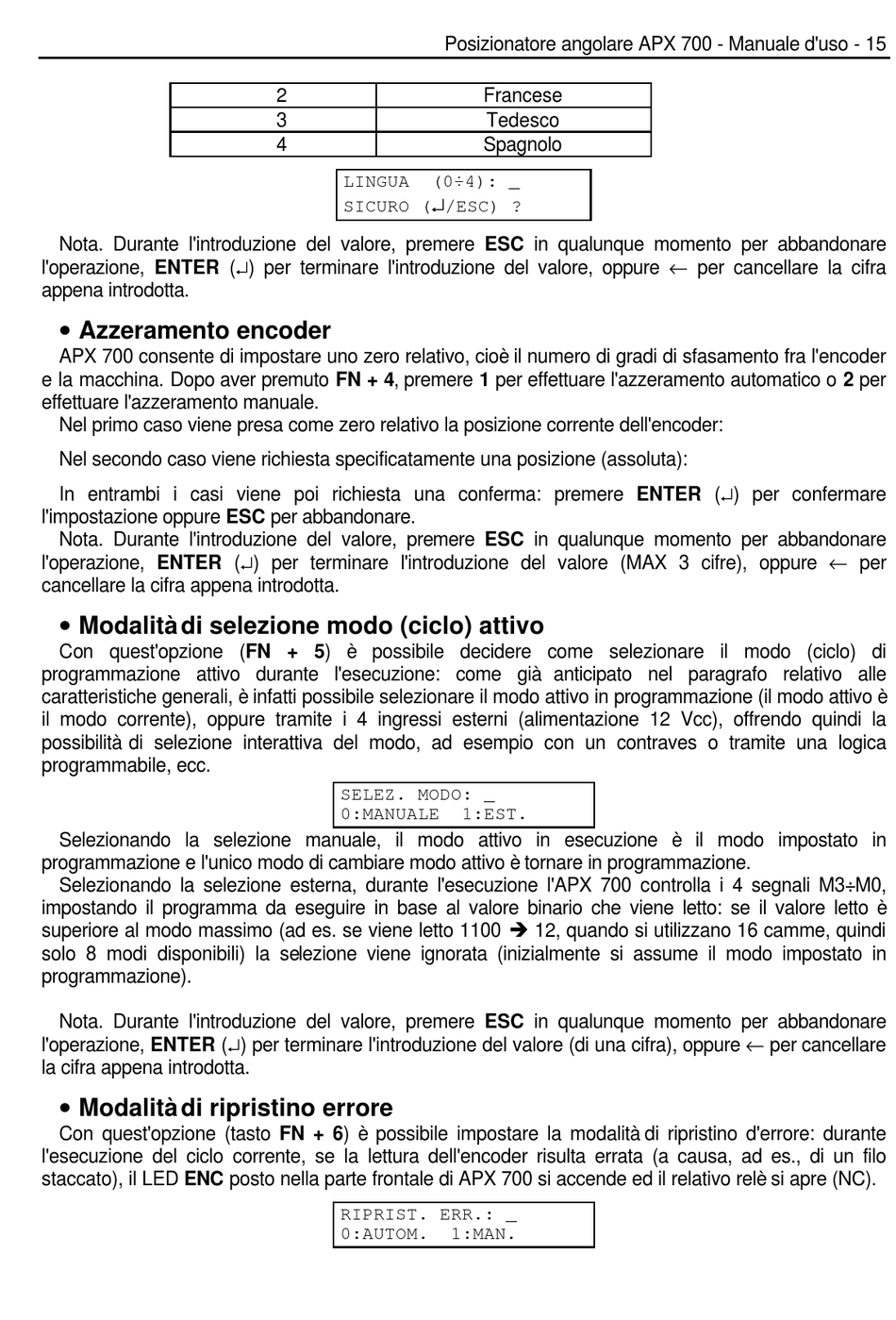

Nota. Durante l'introduzione del valore, premere ESC in qualunque momento per abbandonare
l'operazione, ENTER (↵) per terminare l'introduzione del valore, oppure ← per cancellare la cifra
appena introdotta.
• • Azzeramento encoder
APX 700 consente di impostare uno zero relativo, cioè il numero di gradi di sfasamento fra l'encoder
e la macchina. Dopo aver premuto FN + 4, premere 1 per effettuare l'azzeramento automatico o 2 per
effettuare l'azzeramento manuale.
Nel primo caso viene presa come zero relativo la posizione corrente dell'encoder:
Nel secondo caso viene richiesta specificatamente una posizione (assoluta):
In entrambi i casi viene poi richiesta una conferma: premere ENTER (↵) per confermare
l'impostazione oppure ESC per abbandonare.
Nota. Durante l'introduzione del valore, premere ESC in qualunque momento per abbandonare
l'operazione, ENTER (↵) per terminare l'introduzione del valore (MAX 3 cifre), oppure ← per
cancellare la cifra appena introdotta.
• • Modalità di selezione modo (ciclo) attivo
Con quest'opzione (FN + 5) è possibile decidere come selezionare il modo (ciclo) di
programmazione attivo durante l'esecuzione: come già anticipato nel paragrafo relativo alle
caratteristiche generali, è infatti possibile selezionare il modo attivo in programmazione (il modo attivo è
il modo corrente), oppure tramite i 4 ingressi esterni (alimentazione 12 Vcc), offrendo quindi la
possibilità di selezione interattiva del modo, ad esempio con un contraves o tramite una logica
programmabile, ecc.
Selezionando la selezione manuale, il modo attivo in esecuzione è il modo impostato in
programmazione e l'unico modo di cambiare modo attivo è tornare in programmazione.
Selezionando la selezione esterna, durante l'esecuzione l'APX 700 controlla i 4 segnali M3÷M0,
impostando il programma da eseguire in base al valore binario che viene letto: se il valore letto è
superiore al modo massimo (ad es. se viene letto 1100 è 12, quando si utilizzano 16 camme, quindi
solo 8 modi disponibili) la selezione viene ignorata (inizialmente si assume il modo impostato in
programmazione).
Nota. Durante l'introduzione del valore, premere ESC in qualunque momento per abbandonare
l'operazione, ENTER (↵) per terminare l'introduzione del valore (di una cifra), oppure ← per cancellare
la cifra appena introdotta.
• • Modalità di ripristino errore
Con quest'opzione (tasto FN + 6) è possibile impostare la modalità di ripristino d'errore: durante
l'esecuzione del ciclo corrente, se la lettura dell'encoder risulta errata (a causa, ad es., di un filo
staccato), il LED ENC posto nella parte frontale di APX 700 si accende ed il relativo relè si apre (NC).
Posizionatore angolare APX 700 - Manuale d'uso - 15
2
3
4
LINGUA (0÷4): _
↵
SICURO ( /ESC) ?
SELEZ. MODO: _
0:MANUALE
RIPRIST. ERR.: _
0:AUTOM.
Francese
Tedesco
Spagnolo
1:EST.
1:MAN.
