Per collegare l'APX 700/N alla Vostra rete di logiche programmabili Selet-Sensor è sufficiente
disporre di un cavo a 4 fili (lunghezza max. 20 m) e connettere i 4 poli +SCK, -SCK, +DATA e -DATA
ai corrispondenti poli di uno degli altri elementi della rete (si veda a proposito l'apposita
documentazione tecnica a loro allegata). Occorre inoltre selezionare l'indirizzo del modulo, ossia il
codice da utilizzare nel programma della logica programmabile per interrogare l'APX 700/N: è
sufficiente agire sul mini-DIP presente nella parte superiore dello strumento:

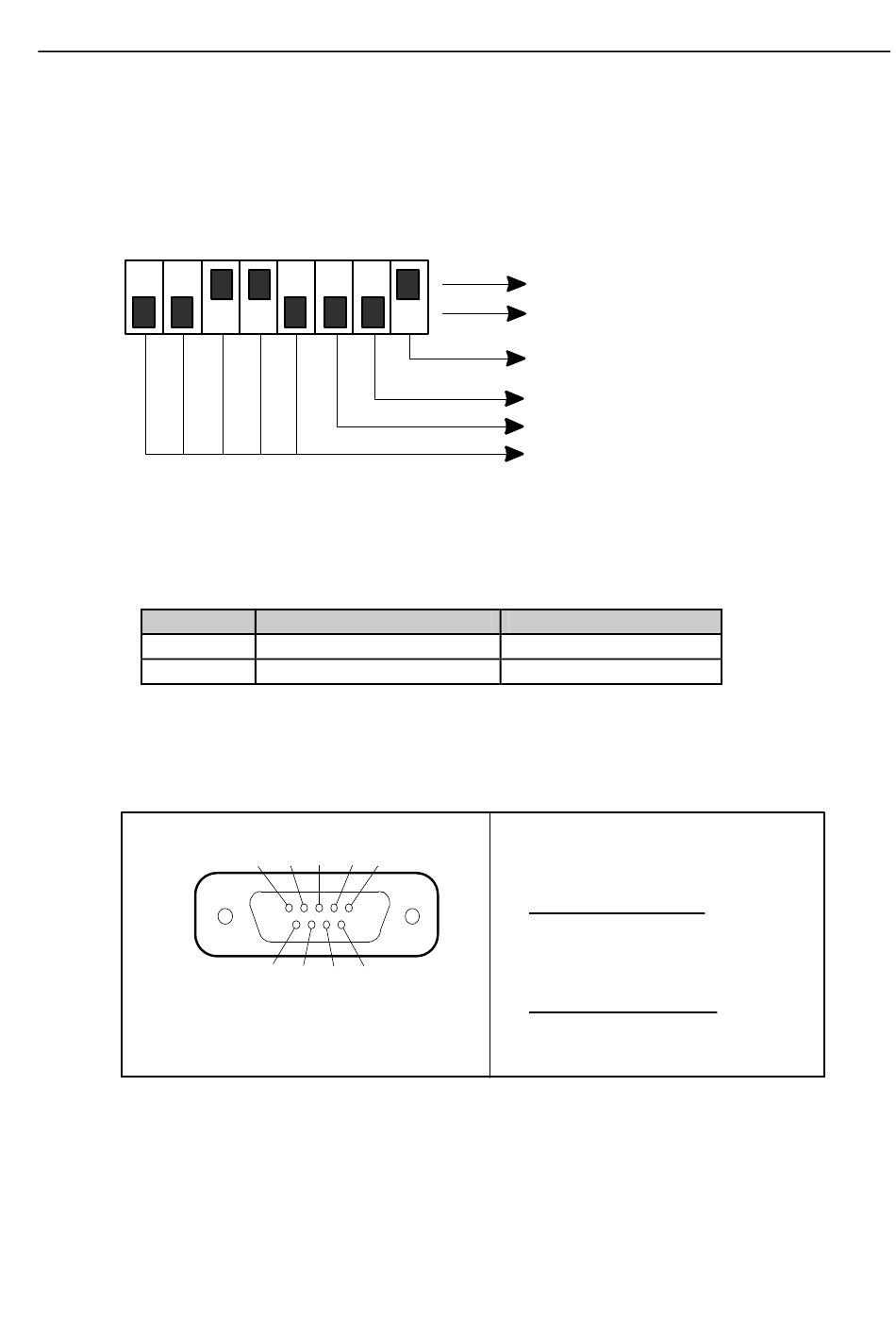

1 2 3 4 5 6 7 8
Nella figura precedente, l'indirizzo selezionato è 00110 = 6.
Se la rete è disabilitata (selettore 8 a 0), l'APX 700/N non potrà essere interrogato anche se collegato
correttamente.
Il selettore n. 7 permette di selezionare il tipo di collegamento standard punto-punto P.C.-APX700
(mediante il connettore DB9):
Stato
1 (ON)
0 (OFF)
Per effettuare il collegamento in RS-485 è necessario dotare il Personal Computer di un convertitore
bidirezionale RS-232c/485.
Di seguito riportiamo il pin-out del connettore DB9 destinato al collegamento punto-punto P.C.-
APX700.
(vista frontale del connettore
Collegamento
P.C. ↔ RS-485
P.C. ↔ RS-232c
5 4 3 2 1
9 8 7 6
DB9 femmina)
Posizionatore angolare APX 700 - Manuale d'uso - 11
Posizione 1
Posizione 0
1 - Rete abilitata
{
0 - Rete disabilitata
collegamento P.C.-APX700
Riservato
Indirizzo 1÷31 (0 non valido)
Distanza max.
2 Km. a 38.8 Kbit/s
10 m.
pin-out porta seriale
riservati RS-485
pin 1 e 9 ... + DATA
pin 4 e 6 ... - DATA
riservati RS-232c
pin 2, 3, 5, 7, 8
