Posizionatore angolare APX 700 - Manuale d'uso - 10
• •

Collegamento uscite

Collegare le morsettiere relative alle uscite in modo tale da utilizzare i contatti programmati.

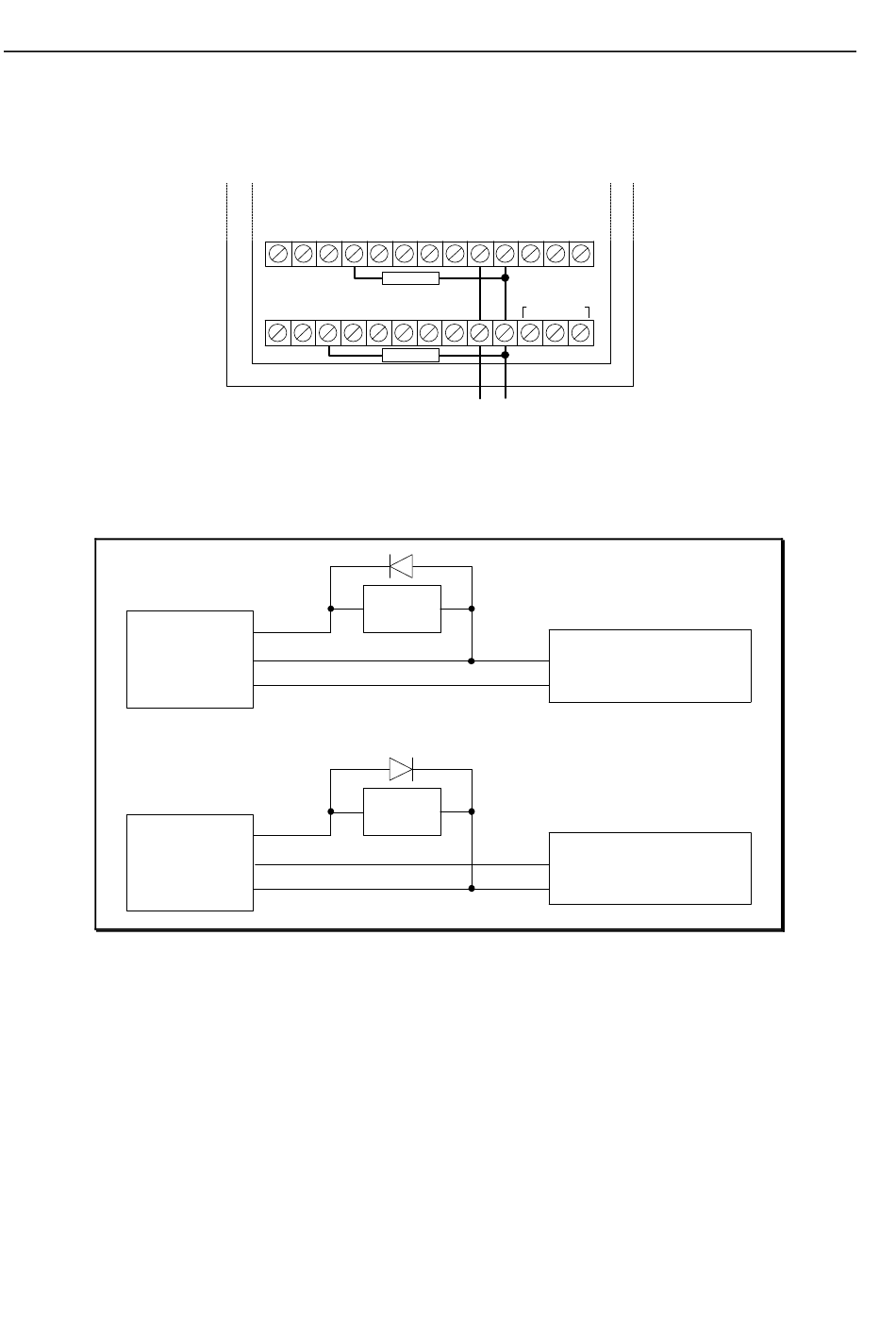

Nell'esempio riportato di seguito, sono state collegate le uscite 3 e 12 (configurazione di tipo PNP):
L'alimentazione delle due bancate di uscite è separabile, essendo disponibili doppi morsetti "+" e "-".
Nei carichi induttivi si consiglia di prevedere all'esterno un diodo in parallelo alla bobina:
APX 700
PNP
APX 700
NPN
• •

Collegamento in rete

Lo strumento APX 700/N è predisposto per funzionare come terminale SLAVE in una rete locale
sincrona (SPI) comprendente le logiche programmabili della Selet-Sensor: il modulo MASTER ha la
facoltà di interrogare l'APX 700/N ottenendo informazioni sullo stato delle camme, sulla posizione
assoluta e relativa dell'encoder, e sulla velocità di rotazione dell'encoder.
Per avere maggiori informazioni sulle modalità d'interrogazione da parte delle logiche programmabili,
si consulti l'apposito manuale (fornito con il software di programmazione) "PPT - Manuale di
riferimento", relativamente alle istruzioni SPI_TX e SPI_RX.
La rete locale SPI può supportare fino a 32 moduli (compreso il modulo master).
9 10 11 12 13 14 15 16
CARICO
1 2 3 4 5 6 7 8
CARICO
Rele`
OUT n
-
+
Rele`
OUT n
-
+
L C E
I O N
- +
M M C
-
+
POWER
24 Vdc
-
Alimentazione
+ Uscite
-
Alimentazione
+ Uscite
