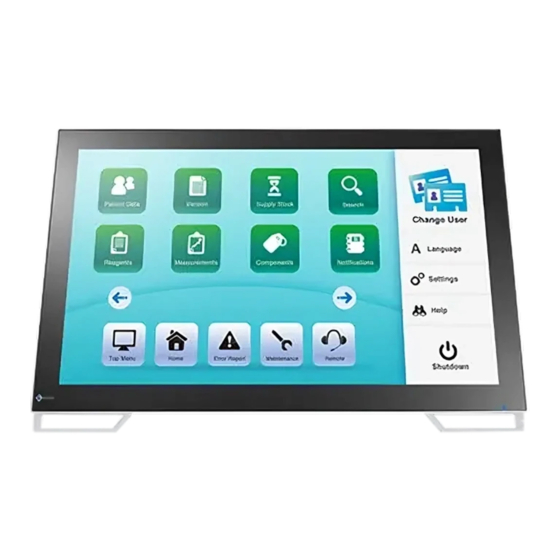

Touch Panel Color LCD Monitor
セッ トアップマニュアル
重要 ：
ご使用前に必ずこのセッ トアップマニュアルおよび取扱説明書 （CD-ROM内）
をよくお読みになり、 正しくお使いください。 このセッ トアップマニュアルは大
切に保管してください。
Setup Manual
Important:
Please read this Setup Manual and the User's Manual stored (on the
CD-ROM) carefully to familiarize yourself with safe and effective usage.
Please retain this manual for future reference.
Manuel de configuration
Important:
Veuillez lire attentivement ce Manuel d'installation et le Manuel
d'utilisation (inclus sur le CD-ROM) afin de vous familiariser avec ce
produit et de l'utiliser efficacement et en toute sécurité. Veuillez conserver
ce manuel pour référence ultérieure.
设置手册
重要事项：
请仔细阅读本设定手册和用户手册（储存在光盘上），以便掌握如何安
全、有效地使用本产品。请保留本手册，以备日后参考。
설치 설명서
중요:
보관된 본 설치 설명서 및 사용 설명서(CD-ROM)를 자세히 읽어서
안전하고 효과적인 사용 방법을 반드시 숙지하시기 바랍니다. 향후
참조를 위해 본 설명서를 보관하십시오.
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Eizo DuraVision FDF2121WT-AGY
Summary of Contents for Eizo DuraVision FDF2121WT-AGY
- Page 1 Touch Panel Color LCD Monitor セッ トアップマニュアル 重要 ： ご使用前に必ずこのセッ トアップマニュアルおよび取扱説明書 （CD-ROM内） をよくお読みになり、 正しくお使いください。 このセッ トアップマニュアルは大 切に保管してください。 Setup Manual Important: Please read this Setup Manual and the User’s Manual stored (on the CD-ROM) carefully to familiarize yourself with safe and effective usage. Please retain this manual for future reference.
- Page 2 ● 対応解像度● / Compatible Resolutions /●Résolutions●compatibles●/●● ● 兼容的分辨率 /● 호환되는 해상도 この製品は次の解像度に対応しています。 The monitor supports the following resolutions. Ce moniteur prend en charge les résolutions suivantes. 本显示器支持下列分辨率。 모니터에서 지원하는 해상도는 다음과 같습니다. D-Sub●:●アナログ信号入力時●/●Analog Input / Entrée analogique / 模拟输入 / 아날로그 입력 解像度●...
- Page 3 タッチパネル装着カラー液晶モニター 絵表示について 本書および本体では次の絵表示を使用しています。内容をよく理解してから本文をお読みください。 この表示を無視して誤った取扱いをすると、人が死亡または重傷を負う可能性がある内容を示 警告 しています。 この表示を無視して誤った取扱いをすると、人が傷害を負う可能性がある内容、および物的損 注意 害のみ発生する可能性がある内容を示しています。 注意（警告を含む）を促すものです。例えば は「感電注意」を示しています。 禁止の行為を示すものです。例えば は「分解禁止」を示しています。 行為を強制したり指示するものです。例えば は「アース線を接続すること」を示してい ます。 セットアップマニュアルと取扱説明書の記載内容について セットアップマニュアル コンピュータとの接続から使いはじめるまでの基本説明。 （本書） ※1 モニターの取扱説明書 モニターの画面調整や設定、仕様などについての応用説明。 ※1 CD-ROM内、PDFファイル（PDFファイルを見るには、Adobe Readerのインストールが必要です。） 1. 本書の著作権はEIZO株式会社に帰属します。本書の一部あるいは全部をEIZO株式会社からの事前の許諾 を得ることなく転載することは固くお断りします。 2. 本書の内容について、将来予告なしに変更することがあります。 3. 本書の内容については、万全を期して作成しましたが、万一誤り、記載もれなどお気づきの点がありま したら、ご連絡ください。 4. 本機の使用を理由とする損害、逸失利益などの請求につきましては、上記にかかわらず、いかなる責任 も負いかねますので、あらかじめご了承ください。 5. 乱丁本、落丁本の場合はお取り替えいたします。販売店までご連絡ください。...
- Page 4 使用上の注意 重要 • ご使用前には、「使用上の注意」および本体の「警告表示」をよく読み、必ずお守りください。 警告表示位置 LaidBack●Stand（レイドバックスタンド） WARNING AVERTISSEMENT WARNUNG チルトスタンド WARNING AVERTISSEMENT WARNUNG ●警告 万一、異常現象（煙、異音、においなど）が発生した場合は、すぐに電源を切り、電源プラグ を抜いて販売店またはEIZOメンテナンスセンターに連絡する そのまま使用すると火災や感電、故障の原因となります。 裏ぶたを開けない、製品を改造しない この製品の内部には、高電圧や高温になる部分があり、感電、やけどの原因となります。ま た、改造は火災、感電の原因となります。 修理は販売店またはEIZOメンテナンスセンターに依頼する お客様による修理は火災や感電、故障の原因となりますので、絶対におやめください。 異物を入れない、液体を置かない この製品の内部に金属、燃えやすい物や液体が入ると、火災や感電、故障の原因となります。 万一、この製品の内部に液体をこぼしたり、異物を落とした場合には、すぐに電源プラグを抜 き、販売店またはEIZOメンテナンスセンターにご連絡ください。...
- Page 5 ●警告 丈夫で安定した場所に置く 不安定な場所に置くと、落下することがあり、けがの原因となります。 万一、落とした場合は電源プラグを抜いて、販売店またはEIZOメンテナンスセンターにご連絡 ください。そのまま使用すると火災、感電の原因となります。 次のような場所で使用しない 火災や感電、故障の原因となります。 • 屋外。車両･船舶などのような強い振動や衝撃を受ける場所への搭載。 • 湿気やほこりの多い場所。 • 水滴のかかる場所。浴室、水場など。 • 油煙や湯気が直接当たる場所や熱器具、加湿器の近く。 • 直射日光が直接製品に当たる場所。 • 可燃性ガスのある環境。 • 腐食性ガス（二酸化硫黄、硫化水素、二酸化窒素、塩素、アンモニア、オゾンなど）が発生する環境 • ほこりや空気中に腐食を促進する成分（塩化ナトリウムや硫黄など）や導電性の金属などが 含まれている環境 プラスチック袋は子供の手の届かない場所に保管する 包装用のプラスチック袋をかぶったりすると窒息の原因となります。 付属の電源コードを100VAC電源に接続して使用する 付属の電源コードは日本国内100VAC専用品です。 誤った接続をすると火災や感電の原因となります。 電源コードを抜くときは、プラグ部分を持つ コード部分を引っ張るとコードが傷つき、火災、感電の原因となります。 電源コンセントが二芯の場合、付属の二芯アダプタを使用し、安全（感電防止） および電磁界輻射低減のため、アースリード（緑）を必ず接地する なお、アースリードは電源プラグをつなぐ前に接続し、電源プラグを抜いてから 外してください。順序を守らないと感電の原因となります。 二芯アダプタのアースリード、および三芯プラグのアースが、コンセントの他の 電極に接触しないようにしてください。 次のような誤った電源接続をしない 誤った接続は火災、感電、故障の原因となります。 • 取扱説明書で指定された電源電圧以外への接続。...
- Page 6 ●警告 アーム（または他のスタンド）を使用する場合は、それらの取扱説明書の指示に従い、確実に 設置する 確実に設置されていないと、外れたり、倒れたりしてけがや故障の原因となります。万一、落 とした場合は電源プラグを抜いて、販売店またはEIZOメンテナンスセンターにご連絡くださ い。そのまま使用すると火災、感電の原因となります。また、取り外したスタンドを再度取り 付ける場合には必ず元のねじを使用し、確実に固定してください。 液晶パネルが破損した場合、破損部分に直接素手で触れない もし触れてしまった場合には、手をよく洗ってください。 万一、漏れ出た液晶が、誤って口や目に入った場合には、すぐに口や目をよく洗い、医師の診 断を受けてください。そのまま放置した場合、中毒を起こす恐れがあります。 ●注意 運搬のときは、接続コードやオプション品を外す コードを引っ掛けたり、移動中にオプション品が外れたりして、けがの原因となります。 この製品を移動するときは、右図のように画面の下部をしっかりと持つ 落としたりするとけがや故障の原因となります。 通風孔をふさがない • 通風孔の上や周囲にものを置かない。 • 風通しの悪い、狭いところに置かない。 • 横倒しや逆さにして使わない。 通風孔をふさぐと、内部が高温になり、火災や感電、故障の原因となります。 濡れた手で電源プラグや電源アダプタに触れない 感電の原因となります。 電源プラグの周囲にものを置かない 火災や感電防止のため、異常が起きたときすぐ電源プラグを抜けるようにしておいてくださ い。 電源プラグ周辺は定期的に掃除する ほこり、水、油などが付着すると火災の原因となります。 クリーニングの際は電源プラグを抜く プラグを差したままでおこなうと、感電の原因となります。 長時間使用しない場合には、安全および省エネルギーのため、本体の電源を切った後、電源 コンセントから電源プラグも抜く...
- Page 7 梱包品の確認 次のものがすべて入っているか確認してください。万一、不足しているものがある場合は、販売店または別紙のお 客様ご相談窓口にお問い合わせください。 参考 • 梱包箱や梱包材は、この製品の移動や輸送用に保管していただくことをお勧めします。 • モニター本体 • USBケーブル：MD-C93 • 電源コード（二芯アダプタ） • ステレオミニジャックケーブル • アナログ信号ケーブル：MD-C87 • EIZO LCDユーティリティディスク（CD-ROM） • セットアップマニュアル（保証書付き（本書）） • お客様ご相談窓口のご案内 • デジタル信号ケーブル：FD-C39 • ねじ穴隠しシート2 枚 各部の名称と機能 例：LaidBack Stand（レイドバックスタンド） 設定メニュー ※1 1.● ● ●ボタン 表示する入力信号を切り替えます。 2.● ● ●ボタン...
- Page 8 接続する 注意点 • コンピュータ、周辺機器の電源は切った状態で接続してください。 • 今まで使用していたモニターをこの製品に置き換える場合、コンピュータと接続する前に対応解像度表を参照し て、コンピュータの設定を、必ずこの製品で表示できる解像度、垂直走査周波数に変更しておいてください。 • Windows 8.1およびWindows 7の場合、タッチパネルモニターは1台のみ接続できます。 参考 • この製品に複数のコンピュータをつなぐ場合は、モニターの取扱説明書（CD-ROM内）を参照して接続してくださ い。 信号ケーブルを信号入力コネクタとコンピュータに接続します。 コンピュータのコネクタの形状を確認して、ケーブルを接続してください。 信号ケーブル接続後、各コネクタの固定ねじを最後までしっかりと回して、確実に固定してくださ い。 CDプレーヤー など AUDIO OUTPUT ステレオミニジャックケーブル（付属） アナログ接続 （D-Sub）の場合 MD-C87（付属） D-Sub D-Sub デジタル接続 （DVI）の場合 FD-C39（付属） または デジタル接続 （DisplayPort）の場合 PP200（オプション） DisplayPort DisplayPort ※1 USBケーブル MD-C93 （付属）...
- Page 9 角度を調整する モニターの左右を両手で持ち、上下の角度を作業に適した状態になるように調整します。 LaidBack●Stand● チルトスタンド （レイドバックスタンド） 注意点 • LaidBack Stand（レイドバックスタンド）の場合、パネル面が傷つかないよう、安定した場所に柔らかい布などを 敷き、カチッと音がするまで引いてください。梱包時の状態では使用しないでください。 • ケーブル類が正しく接続されているかご確認ください。 画面を表示する ●を押して、モニターの電源を入れます。 モニターの電源ランプが青色に点灯します。 コンピュータの電源を入れます。 画面が表示されます。 電源を入れても画面が表示されない場合には、「画面が表示されない場合には」（P.8）を参照し てください。 注意点 • 使用後は、電源を切ってください。 • 完全な省電力のためにはモニターの電源を切ることをお勧めします。主電源を切るか、電源プラグを抜くこと で、確実にモニター本体への電源供給は停止します。 キャリブレーションをする モニターの取扱説明書（CD-ROM 内）を参照して、キャリブレーションをおこないます。...
- Page 10 こんなときは ● 画面が表示されない場合には ● 症状 原因と対処方法 1.● 画面が表示されない • 電源コードは正しく接続されていますか。 • 電源ランプが点灯しない • 主電源を入れてください。 • を押してください。 • 主電源を切り、数分後にもう一度電源を入れてみてく ださい。 • 電源ランプが点灯：青色 • 設定メニューの「ブライトネス」、｢コントラスト｣、 「ゲイン」の各調整値を上げてみてください。 • 電源ランプが点灯：橙色 • で入力信号を切り替えてみてください。 • マウス、キーボードを操作してみてください。 • コンピュータの電源は入っていますか。 • ご使用のコンピュータおよびグラフィックスボードに よっては、入力信号が検出されず、省電力モードから 復帰しない場合があります。マウス、キーボードを操 作しても画面が表示されない場合は、モニターの電源 ボタンで電源を切って、再度電源を入れてください。 画面が表示されたら、次の手順を実行してください。 症状が改善される場合があります。 を押して、モニターの電源を切ります。...
- Page 11 仕様 液晶パネル 種類 バックライト サイズ 54.7 cm（21.5型） 解像度 1920ドット×1080ライン 表示面積（横×縦） 476.6 mm×268.1 mm 画素ピッチ 0.248 mm 表示色 8 bitカラー：約1677万色 視野角 178˚ / 178˚（CR≧10） （水平 / 垂直、標準値） コントラスト比 5000 : 1 （標準値） 応答速度（標準値） 約25 ms（黒→白→黒） タッチパネル 方式 超音波表面弾性波方式 通信方式 USB転送 表面硬度 7 Mohs 表面処理...
- Page 12 機構 外観寸法 LaidBack Stand 高さ最大：533 mm×347.5 mm×89 mm （幅×高さ×奥行） （レイドバックスタンド） （チルト角度0˚時） 高さ最小：533 mm×139 mm×401.5 mm （チルト角度70˚時） チルトスタンド 高さ最大：533 mm×412 mm×184 mm （チルト角度30˚時） 高さ最小：533 mm×402 mm×157 mm （チルト角度0˚時） 外観寸法 533 mm×326 mm×54 mm （幅×高さ×奥行） （モニター部） 質量 LaidBack Stand 約6.5 kg （レイドバックスタンド） チルトスタンド...
- Page 13 ● 外観寸法 ● LaidBack●Stand（レイドバックスタンド） 単位：mm (27.6) (27.6) (216.5) (216.5) (215.5) 15° (401.5) 70° チルト角度70˚時 チルト角度15˚時 チルトスタンド 単位：mm (27.6) (27.6) (216.5) (216.5) (184) チルト角度30˚時...
- Page 14 わせください。 修理を依頼されるとき 保証期間中の場合 保証書の規定に従い、修理または交換をさせていただきます。 保証期間を過ぎている場合 修理範囲（サービス内容）、修理費用の目安、修理期間、修理手続きなどを説明いたします。 修理を依頼される場合にお知らせいただきたい内容 • お名前、ご連絡先の住所、電話番号 / FAX番号 • お買い上げ年月日、販売店名 • 製品名、製造番号（製造番号は、本体の背面部のラベルに表示されている8桁の番号です。例：S/N 12345678） • 使用環境（コンピュータ / グラフィックスボード / OS、システムのバージョン / 表示解像度など） • 故障または異常の内容（できるだけ詳細に） • エラーコード（画面に表示された場合） 製品回収、リサイクルシステムについて パソコン及びパソコン用モニターは「資源有効利用促進法」の指定再資源化製品に指定されており、 メーカーは自主回収及び再資源化に取り組むことが求められています。 当社製品は、一般社団法人「パソコン3R推進協会」が回収させていただきます。 回収を希望されるお客様は当社のWebサイトよりお申し込みください。 （http://www.eizo.co.jp） ※ この製品は業務用途を意図した製品ですので、ご使用後廃棄される場合は有償となります。 ユーザー登録のお願い お買い上げいただきましたお客様へより充実したサポートをお届けするため、次のアドレスに アクセスし、ユーザー登録をお願いいたします。 http://www.eizo.co.jp/registration/...
- Page 15 EIZO Corporation is under no obligation to hold any submitted material or information confidential unless prior arrangements are made pursuant to EIZO Corporation’s receipt of said information. Although every effort has been made to ensure that this manual provides up-to-date information, please note that EIZO monitor specifications are subject to change without notice.
- Page 16 WARNING If the unit begins to emit smoke, smells like something is burning, or makes strange noises, disconnect all power connections immediately and contact your local EIZO rep- resentative for advice. Attempting to use a malfunctioning unit may result in fire, electric shock, or equipment damage.
- Page 17 A unit placed on an inadequate surface may fall and result in injury or equipment damage. If the unit falls, disconnect the power immediately and ask your local EIZO representative for advice. Do not continue using a damaged unit. Using a damaged unit may result in fire or electric shock.
- Page 18 Otherwise, the unit may become detached, resulting in injury and/or equipment damage. If the unit falls, please ask your local EIZO representative for advice. Do not continue using a damaged unit. Using a damaged unit may result in fire or electric shock. When reattaching the tilt stand, please use the same screws and tighten them securely.
-
Page 19: Controls And Functions
Package Contents Check that all of the following items are contained in the package. If any of these are missing or damaged, contact your dealer or local EIZO representative listed on the attached sheet. Note • Please keep the packaging box and materials for future movement or transport of the monitor. -
Page 20: Connecting Cables
Connecting Cables Attention • Check that the monitor and the PC are powered off. • When replacing the current monitor with this monitor, be sure to change the PC settings for resolution and vertical scan frequency to those that are available for this monitor. Refer to the compatible resolution table before connecting the PC. -
Page 21: Adjusting The Screen Angle
Adjusting the Screen Angle Hold the left and right edges of the monitor with both hands and tilt the screen to a suitable angle for working. LaidBack Stand Tilt Stand Attention • When using the LaidBack Stand, place the monitor with the screen facing down on a stable surface using a cloth, etc. -
Page 22: Troubleshooting
Troubleshooting ● No picture Problem Possible cause and remedy 1. No picture • Check whether the power cord is connected properly. • Power indicator does not light. • Turn the main power switch on. • Press • Turn off the main power, and then turn it on again a few minutes later. -
Page 23: Specifications
Specifications LCD Panel Type Backlight Size 54.7 cm (21.5 inch) Native Resolution 1920 dots × 1080 lines Display Size (H x V) 476.6 mm × 268.1 mm Pixel Pitch 0.248 mm Display Colors 8-bit colors : 16.77 million colors Viewing Angles 178˚... - Page 24 Operating Temperature 0 ˚C to 40 ˚C Environmental Humidity 20 % to 90 % R.H. (no condensation) Requirements Air pressure 540 hPa to 1060 hPa Transportation/ Temperature -20 ˚C to 60 ˚C Storage Humidity 10 % to 90 % R.H. (no condensation) Environmental Air pressure 200 hPa to 1060 hPa...
- Page 25 ● Outside Dimensions LaidBack Stand Unit : mm (27.6) (27.6) (216.5) (216.5) (215.5) 15° (401.5) 70° Tilt : 15˚ Tilt : 70˚ Tilt Stand Unit : mm (27.6) (27.6) (216.5) (216.5) (184) Tilt : 30˚...
- Page 27 électronique, mécanique ou autre, sans l’autorisation écrite préalable de EIZO Corporation. EIZO Corporation n’est tenu à aucun engagement de confidentialité sauf en cas d’accord préalable passé avant la réception de ces informations par EIZO Corporation. Malgré tous les efforts déployés pour garantir la mise à...
- Page 28 Si de la fumée provient du moniteur, que celui-ci sent le brûlé ou émet des bruits anor- maux, débranchez immédiatement tous les cordons secteur et prenez contact avec votre représentant local EIZO. Il peut être dangereux d’utiliser un moniteur au fonctionnement défectueux.
- Page 29 Il y a risque de chute de l’appareil sur une surface inappropriée, qui pourrait entraîner des blessures ou endommager l’appareil. En cas de chute, débranchez immédiatement le cordon secteur et demandez conseil à votre représentant local EIZO. Toute utilisation de l’appareil après une chute peut entraîner un incendie ou un choc électrique.
- Page 30 Sinon, l’appareil peut se séparer ce qui pourrait l’endommager ou causer une blessure. Si l’appareil a subi une chute, demandez conseil à votre représentant local EIZO. Toute utilisation de l’appareil après une chute peut entraîner un incendie ou un choc électrique. Pour refixer le socle inclinable, utilisez les mêmes vis et serrez-les correctement.
- Page 31 ATTENTION Procédez avec précaution pour transporter l’appareil. Débranchez les câbles et cordon secteur avant de déplacer l’appareil. Il est dangereux de déplacer l’appareil avec son cordon secteur ou les câbles branchés. Vous risquez de vous blesser. Lors du transport de l’appareil, maintenez-le fermement par le bas, comme illustré...
-
Page 32: Commandes Et Fonctions
Contenu de l’emballage Vérifiez que tous les articles suivants sont inclus dans l’emballage. Si le moindre de ces articles est manquant ou endommagé, contactez votre revendeur ou votre représentant EIZO énuméré sur la feuille ci-jointe. Remarque • Veuillez conserver le carton et les matériaux d’emballage pour les réutiliser lors d’un déplacement ultérieur du moniteur. -
Page 33: Branchement Des Câbles
Branchement des câbles Attention • Vérifiez que le moniteur et le PC sont hors tension. • Lorsque vous remplacez le moniteur actuel par ce moniteur, veillez à modifier les réglages de votre ordinateur en fonction de la résolution et de la fréquence de balayage vertical propres à ce moniteur. Reportez-vous au tableau des résolutions compatibles avant de brancher l’ordinateur. -
Page 34: Affichage De L'écran
Réglage de l’angle de l’écran Saisissez les bords droit et gauche du moniteur avec vos deux mains et inclinez l’écran pour atteindre un angle adapté au travail. Pied chevalet Pied inclinable Attention • Lors de l’utilisation du pied chevalet, placez le moniteur avec l’écran tourné vers le bas sur une surface stable en utilisant un tissu, etc., pour amortir, afin de ne pas endommager la surface de l’écran, et inclinez le pied jusqu’à... -
Page 35: Dépannage
Dépannage ● Aucune image Problème Cause possible et solution 1. Aucune image • Vérifiez que le cordon d’alimentation est correctement branché. • Le témoin de fonctionnement ne s’allume • Activez le commutateur d’alimentation principal. pas. • Appuyez sur • Si le problème persiste, coupez l’alimentation secteur, puis rétablissez-la quelques minutes plus tard. -
Page 36: Spécifications
Spécifications Panneau LCD Type Rétroéclairage Taille 54,7 cm (21,5 Taille) Résolution 1920 dots × 1080 lines Taille de l’écran (H × V) 476.6 mm × 268.1 mm Espace entre pixels 0,248 mm Couleurs de l’écran 8-bit colors : 16,77 million colors Angles d’affichage 178˚... - Page 37 Caractéristiques Pied chevalet Hauteur maxi. : 533 mm × 347,5 mm × 89 mm Dimensions physiques (inclinaison : 0˚) ( W × H × D ) Hauteur mini. : 533 mm × 139 mm × 401,5 mm (inclinaison : 70˚) Pied inclinable Hauteur maxi.
- Page 38 ● Dimensions externes Pied chevalet Unité : mm (27.6) (27.6) (216.5) (216.5) (215.5) 15° (401.5) 70° inclinaison : 70˚ inclinaison : 15˚ Pied inclinable Unité : mm (27.6) (27.6) (216.5) (216.5) (184) inclinaison : 30˚...
- Page 39 表示有 “触电” 危险。 表示禁止的动作。 例如， 表示 “禁止拆卸” 。 表示强制动作。 例如， 表示 “接地装置” 。 关于设定手册与用户手册 设定手册 说明显示器连接到个人计算机以及使用显示器的基 本信息。 （本手册） 本显示器的用户手册 说明屏幕调整、 设定和规格等应用信息。 *1 光盘上的PDF文件（需要安装Adobe Reader。 ） 未经EIZO Corporation事先书面许可 ，不得以任何形式或以任何方式（电子、 机械或其它方式）复制 本手册的任何部分、 或者将其存放到检索系统中或进行发送。 EIZO Corporation没有义务为任何已 提交的材料或信息保密 ，除非已经依照EIZO Corporation书面接收的或口头告知的信息进行了事先 商议。 尽管本公司已经尽最大努力使本手册提供最新信息， 但是请注意，EIZO显示器规格仍会进行 变更，恕不另行通知。...
- Page 40 预防措施 重要 • 为了确保人员安全和正确维护 ， 请仔细阅读本节内容以及显示器上显示的注意事项。 警告声明的位置 背面底座 WARNING AVERTISSEMENT WARNUNG 倾斜底座 WARNING AVERTISSEMENT WARNUNG 警告 若机器出现烟雾，闻起来像是东西着火，或者有奇怪声音，请立刻断开所有电源， 并与您 当地EIZO的代表联系以寻求建议。 尝试使用功能异常的机器可能会造成火灾、 电击或设备受损。 切勿打开机壳或改装设备。 打开机壳或改装设备可能会导致火灾、 触电或灼伤。 请委托合格的维修人员进行各种维修。 切勿试图自行维修本产品， 因为打开或取下机盖可能会导致火灾、 触电或设备损坏。 请将小东西或液体放置在远离设备的地方。 如果小东西通过通风孔意外掉入设备或液体意外流入设备 ， 则可能导致火灾、 触电或设 备损坏。 如果物体或液体掉入/流入设备 ， 请立即拔出设备插头。 重新使用设备以前， 请委托合格 的维修工程师对其进行检查。...
- Page 41 警告 将设备安置于坚固稳定的地方。 如果设备放在不恰当的平面上， 则设备可能会跌落并导致人身伤害或设备损坏。 如果设 备跌落 ， 请立即切断电源并与您当地EIZO的代表联系以寻求建议。 使用已损坏的设备 可能会导致火灾或触电。 请在适宜的场所使用本设备。 否则， 可能会导致火灾、 触电或设备损坏。 • 切勿放在室外。 • 切勿放置在任何形式的运输工具内（如 ：船、 飞机、 火车、 汽车等）。 • 切勿放置在多尘或潮湿的场所。 • 切勿将设备放置在水滴可能溅到屏幕的场所（浴室、 厨房等）。 • 切勿放置在蒸汽会直接接触到屏幕的场所。 • 切勿放置在供暖设备或增湿器附近。 • 切勿将设备放置在阳光可直射本产品的位置上。 • 切勿放置于有易燃气体的环境中。 • 切勿置于含有腐蚀气体（例如二氧化硫、 氢化硫、 二氧化氮、 氯气、 氨气和臭氧）的环境中...
- Page 42 警告 安装悬挂臂时，请参阅悬挂臂的用户手册， 并牢固安装设备。 否则， 设备可能会脱落 ，导致人身伤害和/ 或设备损坏。 如果设备跌落 ， 请与您当地EIZO 的代表联系以寻求建议。 切勿继续使用已损坏的设备。 使用已损坏的设备可能会导致火 灾或触电。 重新安装倾斜底座时 ， 请使用相同的螺丝并进行紧固。 切勿直接光着手触摸已损坏的液晶显示屏。 液晶为有毒物质。 如果皮肤有任何部位与显示屏直接接触， 请彻底清洗该处。 如果液晶 进入眼睛或口中 ， 请立即使用大量清水冲洗并就医。 注意 搬动设备时，请务必小心。 移动设备时 ， 请断开电源线和电缆。 在电源线保持连接时移动设备是非常危险的。 在电 源线或电缆保持连接时移动设备非常危险， 并可能导致人身伤害。 搬运本装置时，请如右图所示由底部抓紧装置。 设备跌落可能会造成人身伤害或设备损坏。 切勿堵塞机壳的通风孔。 • 切勿在通风孔上放置任何物体。 • 切勿将设备放置在通风不良或空间不足的场所内。...
- Page 43 请检查包装盒中是否包含下列所有物品。 如果缺少物品或物品损坏， 请与您当地的经销商或 EIZO 代表联系。 注 • 请保留好包装盒和包装材料 ，以便将来显示器移动或搬运时使用。 • 显示器 • USB电缆：MD-C93 • 电源线 • 立体声迷你插孔线 • 模拟信号线：MD-C87 • EIZO LCD Utility Disk（CD-ROM） • 设定手册（本手册） • 螺孔盖贴纸: 2张 • 数字信号线：FD-C39 注意 • 请个别提供符合该设备的电源线。 详细信息， 请联系当地EIZO的代表。 控制和功能 例如: 背面底座 设定菜单...
- Page 44 连接电缆 注意 • 确保显示器和个人计算机的电源关闭 • 将当前的显示器换成该显示器时 ， 请务必将分辨率和垂直扫描频率等PC设置更改为该显示器可用的设 置。 连接PC之前， 请参照兼容的分辨率表格。 • 对于 Windows 8.1 和 Windows 7 ， 仅能连接一台触摸屏显示器。 注 • 当多台个人计算机连接到本产品时 ， 请参照显示器用户手册（在CD-ROM上）。 将信号线连接至输入信号连接器和PC。 检查连接器的形状， 然后连接电缆。 连接到信号线后， 请拧紧连接器的螺钉 ，固定连接。 CD播放器等 AUDIO OUTPUT 立体声迷你插孔电缆（已提供） 模拟连接（D-Sub ） MD-C87（已提供） D-Sub D-Sub 数字连接（DVI）...
- Page 45 调整屏幕角度 用双手抓住显示器的左右两边，将屏幕倾斜并回转使其调整到适合工作的角度。 背面底座 倾斜底座 注意 • 使用背面底座时 ，将显示器屏幕朝下放在铺有桌布等（起缓冲作用，以防损坏面板表面）的平坦表面上， 然后倾斜底座直到听见一声 “咔哒” 声。 在包装状态下不要使用。 • 请确认各接线是否正确。 显示屏幕 按 打开显示器电源。 显示器电源指示灯以蓝色亮起。 打开个人计算机电源。 出现画面图像。 如果未出现图像， 请参照 “无图片” （第8页）获得帮助。 注意 • 使用后关闭显示器和个人计算机。 • 为了最大限度地省电，建议您关闭电源按钮。 断开主电源开关，或者拔掉电源插头， 彻底断开显示器电源 供应。 校准显示器 根据显示器用户手册（在CD-ROM上）校准显示器。...
- Page 46 故障排除 ● 无图片 问题 原因和补救措施 1. 无图片 • 检查电源线连接是否正确。 • 电源指示灯不亮。 • 打开主电源开关。 • 按 。 • 关闭主电源，几分钟后再将其打开。 • 电源指示灯是蓝色。 • 在设定菜单中增加 “亮度” 、 “对比度” 或者 “增 益” 。 • 电源指示灯是橙色。 • 用 切换输入信号。 • 操作鼠标或键盘。 • 检查个人计算机的电源是否已打开。 • 取决于PC与显卡 ， 会出现检测不到输入信号 ，显 示器未退出省电模式的情况。...
- Page 47 规格 液晶面板 类型 背光 尺寸 54.7 cm （21.5 英寸） 分辨率 1920 点 × 1080 线 显示尺寸 476.6 mm × 268.1 mm （水平×垂直） 像素间距 0.248 mm 显示色彩 8 位色： 1677万色 视角 178˚ / 178˚ （CR≥10） （水平 / 垂直，典型） 对比度 （典型） 5000 : 1 相应时间...
- Page 48 规格 尺寸 背面底座 最高高度 : 533 mm × 347.5 mm × 89 mm（倾斜 : 0˚） （宽度 × 高度 × 深度） 最低高度 : 533 mm × 139 mm × 401.5 mm（倾斜 : 70˚） 倾斜底座 最高高度 : 533 mm × 412 mm × 184 mm （倾斜 : 30˚） 最低高度: 533 mm ×...
- Page 49 ● 外形尺寸 背面底座 单位： mm (27.6) (27.6) (216.5) (216.5) (215.5) 15° (401.5) 70° 倾斜 : 15˚ 倾斜 : 70˚ 倾斜底座 单位： mm (27.6) (27.6) (216.5) (216.5) (184) 倾斜 : 30˚...
- Page 51 *1 CD-ROM 의 PDF 파일 (Adobe Reader 설치 필요 .) 본 설명서의 어떠한 부분도 EIZO Corporation 의 사전 서면 동의 없이는 어떠한 형태 또는 수단으로도 , 전자적 , 기계적 또는 그 외 방법으로 복제되거나 , 검색 시스템 보관 또는 전송될 수 없습니다 .
- Page 52 주의사항 중요 • 개인의 안전과 올바른 유지보수를 위해 이 섹션과 모니터의 주의 설명문을 주의 깊게 읽으십시오 . 주의 사항의 위치 레이드백 스탠드 WARNING AVERTISSEMENT WARNUNG 틸트 스탠드 WARNING AVERTISSEMENT WARNUNG...
- Page 53 부적당한 표면에 기기를 두면 기기가 떨어져서 부상을 입거나 기기가 손상될 수 있습니다 . 기기를 떨어뜨린 경우 전원을 즉시 분리하고 가까운 EIZO 대리점에 조언을 구하십시오 . 손상된 기기를 계속 사용하지 마십시오 . 손상된 기기를 사용하면 화재나 감전 사고가 발생할 수 있습니다 .
- Page 54 이렇게 하지 않으면 기기가 분리되어 부상을 입거나 장비가 손상될 수 있습니다 . 기기를 떨어뜨린 경우에는 가까운 EIZO 대리점에 조언을 구하십시오 . 손상된 기기를 계속 사용하지 마십시오 . 손상된 기기를 사용하면 화재나 감전 사고가 발생할 수 있습니다 . 틸트 스탠드를 다시 장착할 때...
- Page 55 주의 기기를 운반할 때는 조심스럽게 다루십시오 . 기기 이동 시 전원 코드와 케이블을 분리하 . 연결된 코드와 함께 기기를 옮기는 것은 위험한 행동입니다 . 부상을 입을 수도 있습니다 . 기기를 운반할 때는 아래 그림과 같이 단단히 잡으십시오 . 기기를 떨어뜨릴 경우 부상을 입거나 장비가 손상될 수 있습니다 . 캐비닛의...
- Page 56 포장 내용 다음의 모든 품목이 포장 안에 모두 들어 있는지 확인하십시오 . 없거나 손상된 품목이 있으면 첨부된 시트에 나와 있는 대리점 또는 현지 EIZO 판매점에 문의하십시오 . 참고 • 나중에 모니터를 이동하거나 운반할 경우에 대비하여 포장 상자와 재료를 잘 보관하십시오 .
- Page 57 케이블 연결 주의 • 모니터와 PC 의 전원이 꺼져 있는지 확인합니다 . • 모니터로 사용중인 모니터를 교체하는 경우에는 반드시 해상도 및 수직 스캔 주파수에 대한 PC 설정을 본 모니터에서 사용할 수 있는 것으로 변경해 주십시오 . PC 를 연결하기 전에 호환되는 해상도 테이블 을 참조하십시오 . •...
- Page 58 스크린 각도 조정 두 손으로 모니터의 왼쪽과 오른쪽 모서리를 잡고 작업하기에 적합한 각도로 스크린을 기울이십시오 . 레이드백 스탠드 틸트 스탠드 주의 • 레이드백 스탠드를 사용할 때 , 평평한 표면에 패널 표면 손상을 피하기 위해 충격이 완화되도록 천 등을 사용하여 화면이 아래로 가도록 모니터를 놓고 딸깍 소리가 날 때까지 스탠드를 기울이십시오 . 포장된 상태로 사용하지 마십시오...
- Page 59 문제 해결 ● 화상이 표시되지 않음 문제 원인 및 해결 방법 1. 화상이 표시되지 않음 • 전원 코드가 올바르게 연결되어 있는지 확인합니다 . • 전원 표시등이 켜지지 않습니다 . • 주 전원 스위치를 켭니다 . 을 누릅니다 . • • 주 전원을 끈 다음 , 몇 분 뒤에 다시 켭니다 . •...
- Page 60 사양 LCD 패널 유형 백라이트 21.5" (54.7 cm) 크기 1920 도트 × 1080 라인 기본 해상도 표시 크기 (H × V) 476.6 mm × 268.1 mm 0.248 mm 픽셀 피치 8- 비트 컬러 : 1677 만 컬러 표시 색상 시야각 (H / V, 일반 ) 178˚...
- Page 61 운송 / 스토리지 -20 ˚C ~ 60 ˚C 온도 환경 요구사항 10 % ~ 90 % R.H. ( 비응축 ) 습도 200 hPa ~ 1060 hPa 공기 압력 ● 메인 기본 설정 FineContrast Mode ( 파인 콘트라스트 모드 ) User1 Screen Size ( 화면...
- Page 62 ● 외부 크기 레이드백 스탠드 단위 : mm (27.6) (27.6) (216.5) (216.5) (215.5) 15° (401.5) 70° 기울기 : 15˚ 기울기 : 70˚ 틸트 스탠드 단위 : mm (27.6) (27.6) (216.5) (216.5) (184) 기울기 : 30˚...
- Page 64 Belgrader Straße 2, 41069 Mönchengladbach, Germany 〒 924-8566 石川県白山市下柏野町 153 番地 153 Shimokashiwano, Hakusan, Ishikawa 924-8566 Japan 中国苏州市苏州工业园区展业路 8 号中新科技工业坊 5B www.eizoglobal.com 00N0N105B1 www.eizo.co.jp SUM-FDF2121WT-A-AL Copyright © 2018 - 2020 EIZO Corporation. All rights reserved. 2nd Edition - July, 2020 Printed in Japan.
