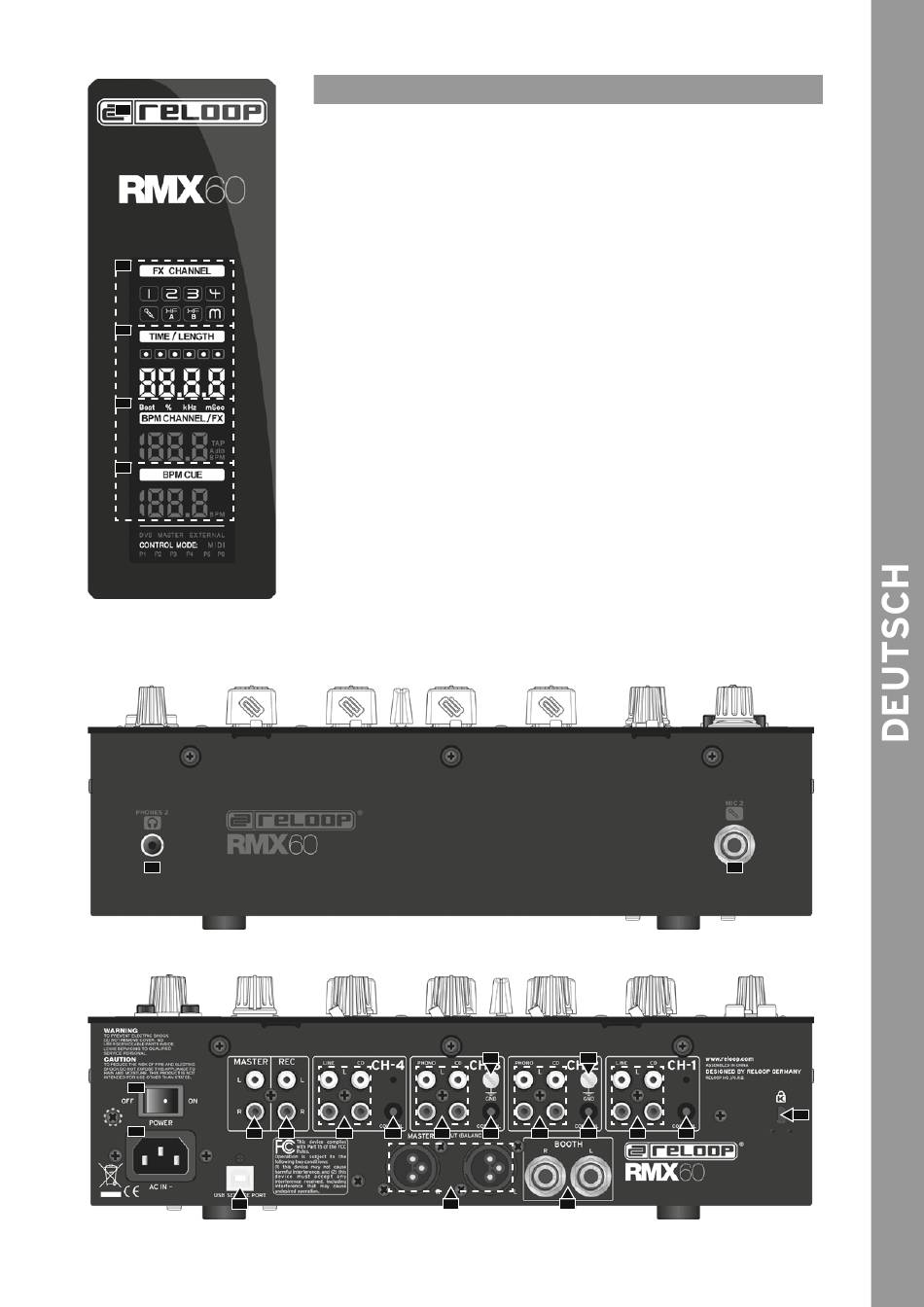

1.1.2 DISPLAY
38
38
39
40
41
1.1.3 VORDERSEITE
45
1.1.4 RÜCKSEITE
57
47
48
55
1.2 BEZEICHNUNGEN
1.2.1 SIGNAL CHANNELS
1. ........ Signal-Eingangswahlschalter
2. ....... Gain-Regler
3. ....... 3-Band Equalizer
4. ....... LEDs
5. ....... Filter
6. ....... Cue-Taster
7. ........ Linefader
8. ....... Crossfader-Zuweisungsschalter
9. ....... Crossfader
10. ...... Crossfader-Curve-Regler
11. ....... Crossfader-Start-Schalter
12. ...... Linefader-Curve-Regler
13. ...... Linefader-Start-Schalter
14. ...... EQ-Curve-Schalter
1.2.2 MIC-CHANNEL
15. ...... Mic 1/AUX Level
16. ...... Aussteuerungs-LED für DJ Mic 1/AUX
17. ...... Mic 2 Level
18. ...... Aussteuerungs-LED für DJ-Mic
19. ...... 2-Band Equalizer für DJ-Mic
20. ..... Mic-Schalter
1.2.3 HEADPHONES-SEKTION
21. ...... Mono/Stereo-Split-Wahlschalter
22. ..... Cue EQ (Equalizer für Kopfhörerausgang)
23. ..... Cue Mix (Verhältnis zwischen Cue und
Master-Signal)
24. ..... Cue Level (Lautstärkeregler für Kopfhö-
rerausgang)
1.2.4 MASTER-SEKTION
25. ..... Master-Volume, regelt die Master-Lautstärke
26. ..... LED für das Mastersignal
27. ..... Mono/Stereo-Schalter für Booth-Ausgang
28. ..... Balance-Regler für das Master-Signal
29. ..... Booth Volume
51 52 54 52
49
1.2.5 FX-SEKTION
30. ..... BeatFX-Wahlschalter
31. ...... FX-Channel-Wahlschalter
32. ..... Time Encoder
33. ..... Time-Takt-Tasten
34. ..... Tap-Taster
35. ..... Level/Depth-Regler
36. ..... Effekt ON/OFF-Schalter
37. ..... Display
1.2.6 DISPLAY
38. ..... FX-Channel Display
39. ..... Effekt-Takt-Auflösungsanzeige
40. .... Effekt-BPM-Anzeige
41. ...... CUE BPM-Anzeige
1.2.7 ANSCHLÜSSE
42. .... AUX
43. ..... MIC 1
44. .... Kopfhörerausgang 1
45. ..... Kopfhörerausgang 2
46. .... MIC 2
47. ..... Stromanschluss
48. .... Master Out Cinch
49. ..... Master Out Balanced
50. .... Booth Out
51. ...... Record Out
52. ..... Kanal-Inputs
53. ..... GND-Erdung
54. .... Fader-Start-Anschluss
55. ..... USB B
56. .... Kensington
57. ..... ON/OFF-Schalter
53 53
54 52 54 52
50
46
56
54
