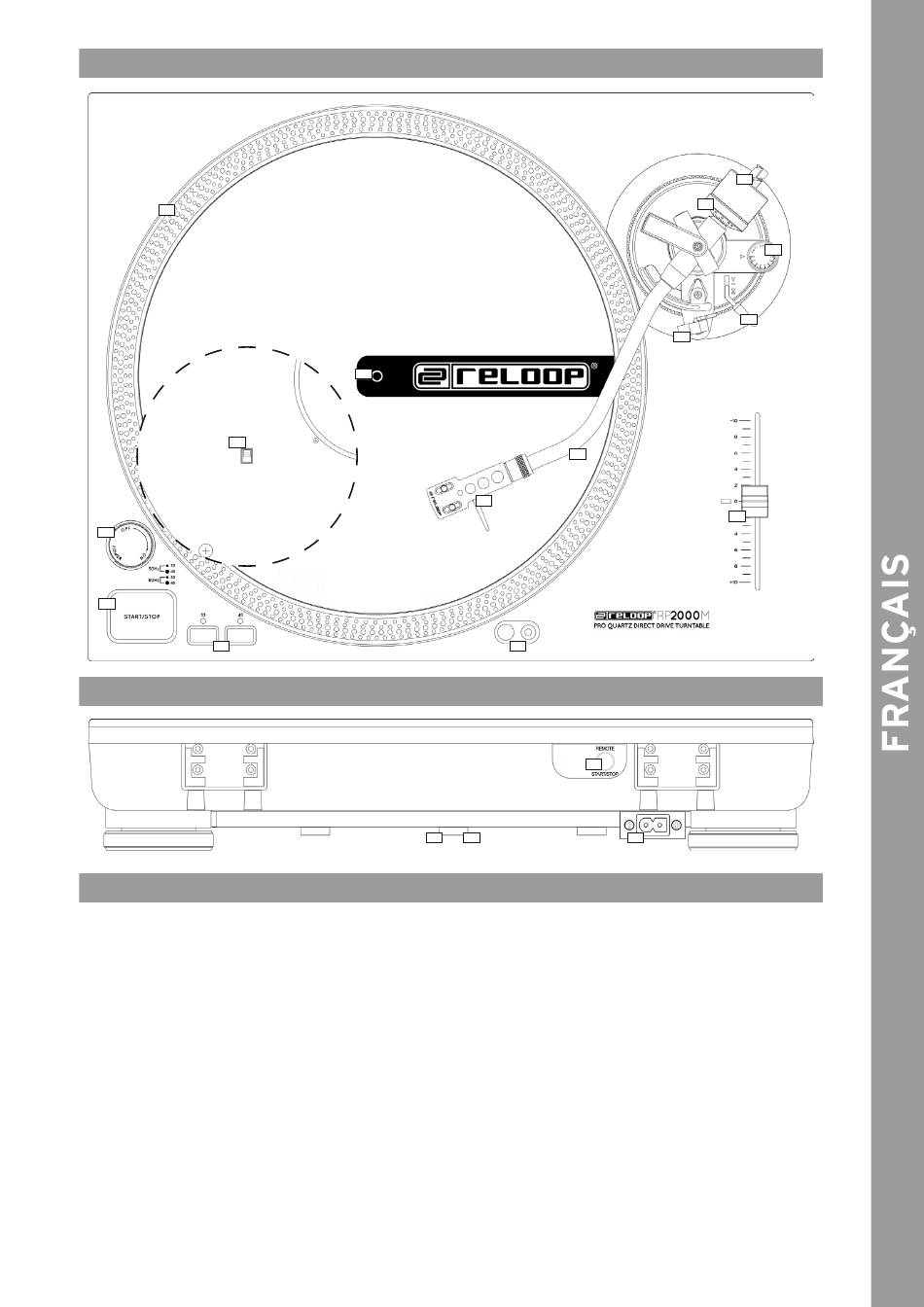

PANNEAU DE COMMANDE

15
14
1
13
12
11
2
3
10
9
8
4
5
6 7
FACE ARRIÈRE
18
16 17 19
DÉSIGNATIONS
1. Table de lecture
2. Broche centrale
3. Sélecteur de tension
4. Interrupteur de l'éclairage de la table de lecture
5. Touche START/STOP
6. Commutateur 33/45
7. Touche pour l'éclairage de la cellule
8. Curseur Pitch
9. Cellule avec Pick Up
10. Bras de lecture
11. Support de bras de lecture
12. Lève-bras
13. Molette anti-dérapage
14. Graduation contre-poids
15. Contre-poids
16. Câble de sortie audio (coaxial)
17. Câble de terrage GND
18. Connecteur pour télécommande
19. Connecteur pour le cordon secteur
