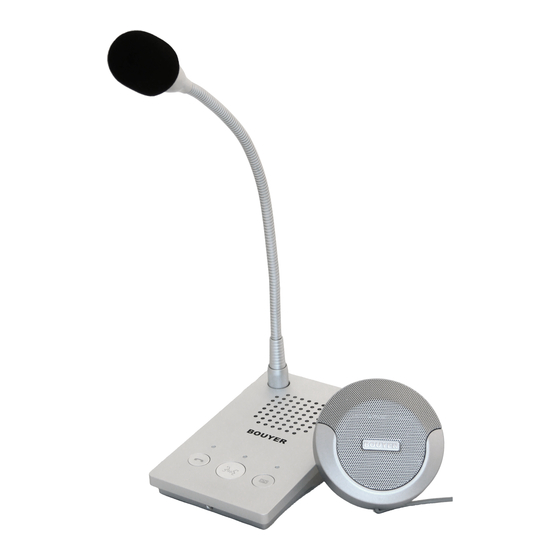

Bouyer IG-1900 Quick Manual

IG-1900 – Interphone guichet / Counter intercom
Guide d'installation rapide / Quick guide

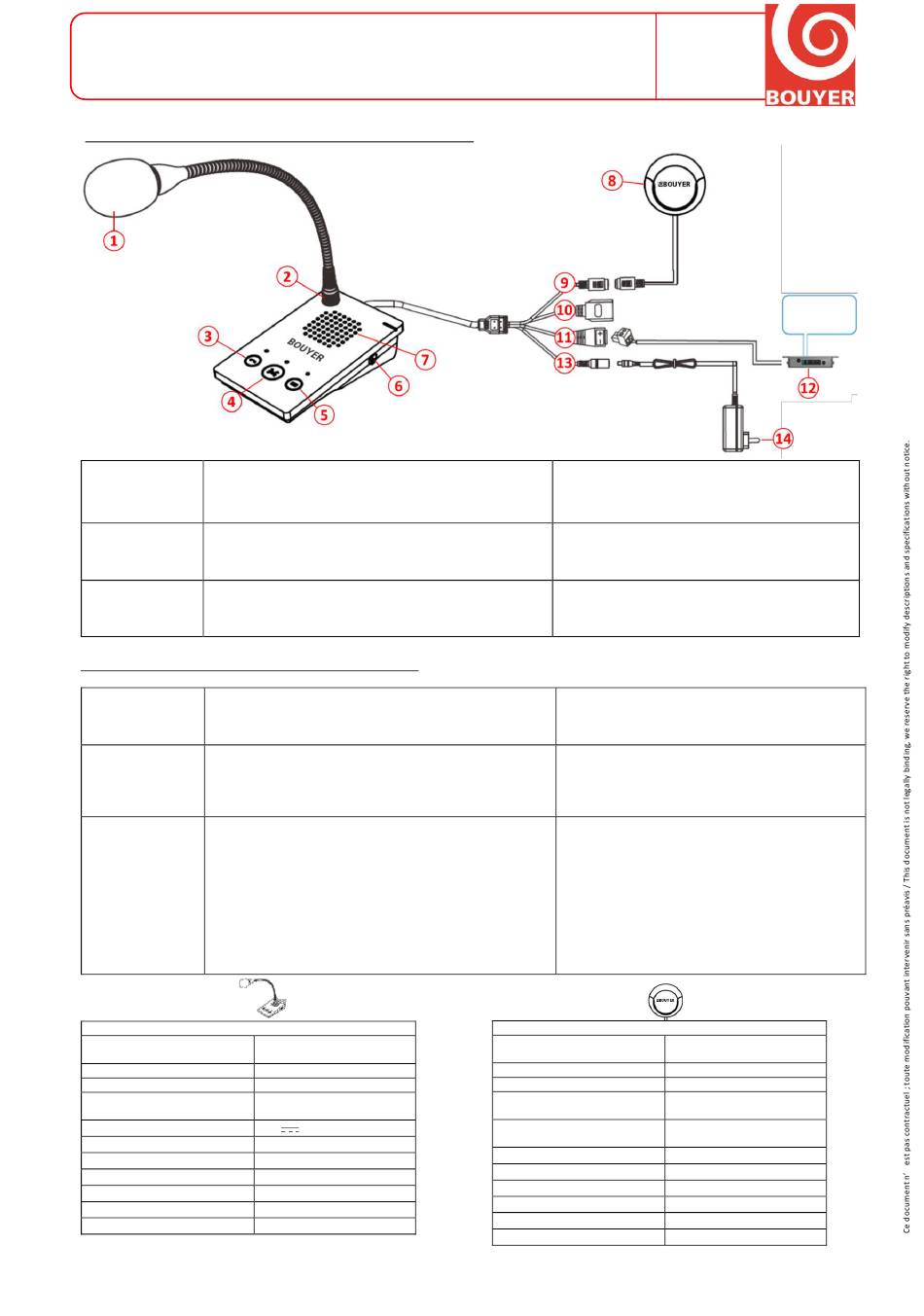

Installation et raccordements / installation and connections
Pupitre principal / Ajouter la bonnette de protection
main console cygne sur l'embase (2). Positionner le pupitre à l'endroit souhaité puis
brancher le connecteur rouge
Unité secondaire / Brancher l'unité secondaire
client en fonction de la zone d'échanges. Pour la coller, retirer le film 3M
seocondary unit
blanc au dos.
Sortie audio / output Le bornier
Ex : connexion d'une boucle magnétique
malentendantes.
Fonctionnalités et réglages / Functions and settings
Echanger avec le client Appuyer une fois sur la touche
/ Discuss with the supérieure s'allume en bleue. La voix du client est amplifiée par le haut-
client parleur (7). Appuyer à nouveau sur
Régler type 3 préréglages de ''scènes'' sont disponibles via le switch
d'environnement / - (1) = environnement bruyant (augmente volume des 2 unités)
Adjust type of - (2) = environnement peu bruyant (volume ''normal'' des 2 unités)
environment - (3) = environnement calme (baisse volume des 2 unités)
Régler volume (réservé Pupitre principal en veille. Maintenir
installateur) / Volume que la diode centrale s'allume fixement en bleu puis relâcher. Les 3
adjustment (installer diodes sont maintenant allumées (la bleue clignote).
mode)
- Monter volume HP pupitre principal => Appui court sur
- Baisser volume HP pupitre principal => Appui long sur
- Monter volume HP unité secondaire => Appui court sur
- Baisser volume HP unité secondaire => Appui long sur
=> Appui long sur
Caractéristiques / specification
Pupitre principal - main console
Microphone type
Sensibilité / sensitivity
Réponse en fréq. / Freq. response
Haut-parleur intégré / Embedded
speaker
Alimentation
Plage Temp. / Temp. range
Plage humidité / Humidity range
Couleur / color
Matière / Material
Dimensions (l x p x h)
Poids / weight
(1) sur le micro puis connecter le col de
(13) à l'alimentation secteur fournie (14).
(8) au connecteur (9)
(11) transmet le signal audio du pupitre principal.
(12) pour personnes
(4) pour activer l'échange. La diode
(4) pour arrêter l'échange.
(3) et (4) simultanément jusqu'à ce
(4) pour valider. Relâcher lorsque le 2
Condensateur – Unidirectionnel
Condenser - Unidirectional
- 46 dB
20 Hz - 16 kHz
3 W (100Hz - 18kHz)
12V 1.5A / Conso. ≤ 5W
-10° / + 50°C
≤ 90% RH
Argent / silver
Acier / steel
95 x 160 x 46.5mm
440g
Add the protective sponge on microphone head
connect gooseneck on plug (2). Choose a place to install main
console and then connect red plug
puis la positionner côté Connect the secondary unit
it on customer side according to exchange area. To stick it,
remove the white 3M film on the rear.
Terminal block
Ex: connection of induction loop
Press button
lights up in blue. The customer's voice is amplified by the
loudspeaker (7). Press
(6) : 3 "scenes" presets are available via the switch
- (1) = noisy environment (increase volume on the 2 units)
- (2) = low noise environment ("normal" volume on the 2 units)
- (3) = calm environment (low volume on the 2 units)
Main console in standby. Hold (3) and (4) simultaneously until
the center LED lights blue permanently, then release them.
The 3 LEDs are now on (the blue one flashes).
- Raise main console speaker volume => Short press on
(3)
- Lower main console speaker volume => Long press on
(3)
- Raise secondary unit speaker volume => Short press on
(4)
- Lower secondary unit speaker volume => Long press on
(4)
=> Long press
nd ''bip'' retentit.
Unité secondaire – Secondary unit
Microphone type
Sensibilité / sensitivity
Réponse en fréq. / Freq. response
Haut-parleur / speaker
Alimentation
Plage Temp. / Temp. range
Plage humidité / Humidity range
Couleur / color
Matière / Material
Dimensions (l x p x h)
Poids / weight
Code : 59688
Date : 03/2022
Version : 01
(1) then
(13) on power supply (14).
(8) to the connector (9) then place
(11) transmits audio signal from main console.
(12) for the hearing impaired.
(4) once to activate the exchange. The top LED
(4) again to stop the exchange.
(6) :
(4) to validate. Release when you hear 2
Electret – Unidirectionnel
Electret - Unidirectional
- 46 dB
20 Hz - 16 kHz
3W (92 dB @ 1W / 1m)
100 Hz - 18kHz
Alimenté par pupitre principal
Powered by main console
-10° / + 50°C
≤ 90% RH
Argent / silver
Aluminium / aluminum
87 x 25 x 87mm
200g
(3)
(3)
(4)
(4)
nd ''bip''.
